2.2方案二：备用空开并列回路

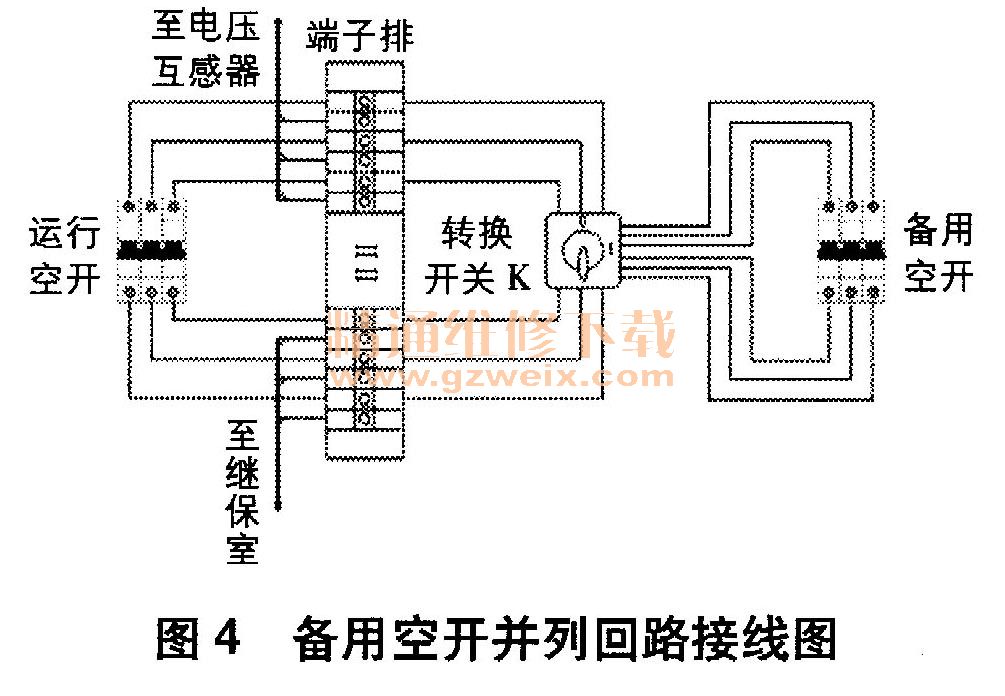

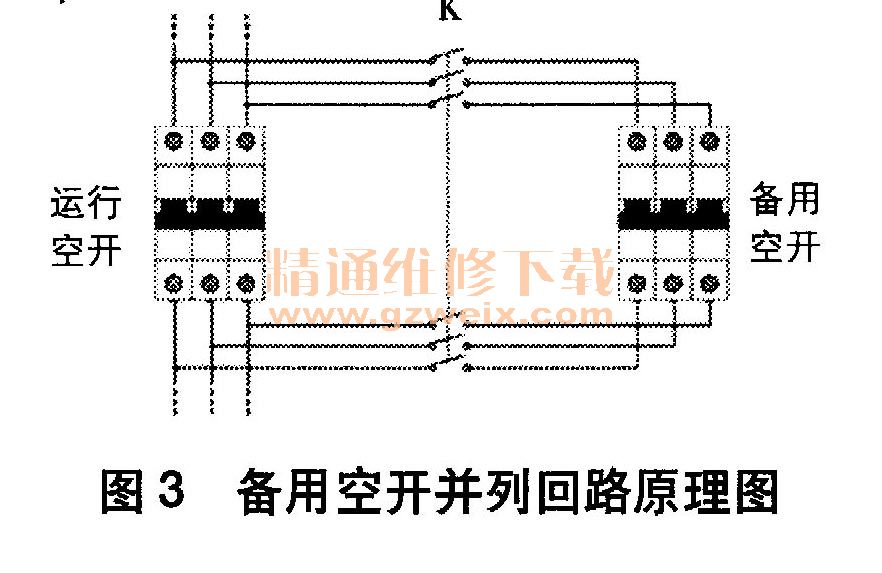

增设备用电压空开，备用空开经过2档6节的转换开关K并接到原空开电压回路，原理图如图3所示。当原运行空开故障时，将转换开关K打到闭合位置，备用空开即可替代故障空开运行，故障空开能够被带电更换。在此方案中，增设备用空开并列回路需要在母线压变端子箱添加元件。除了增加备用空开、转换开关外，还需将并列回路新增的6根导线并接到电压端子排上，回路接线如图4所示。
2.3方案三：空开检修装置

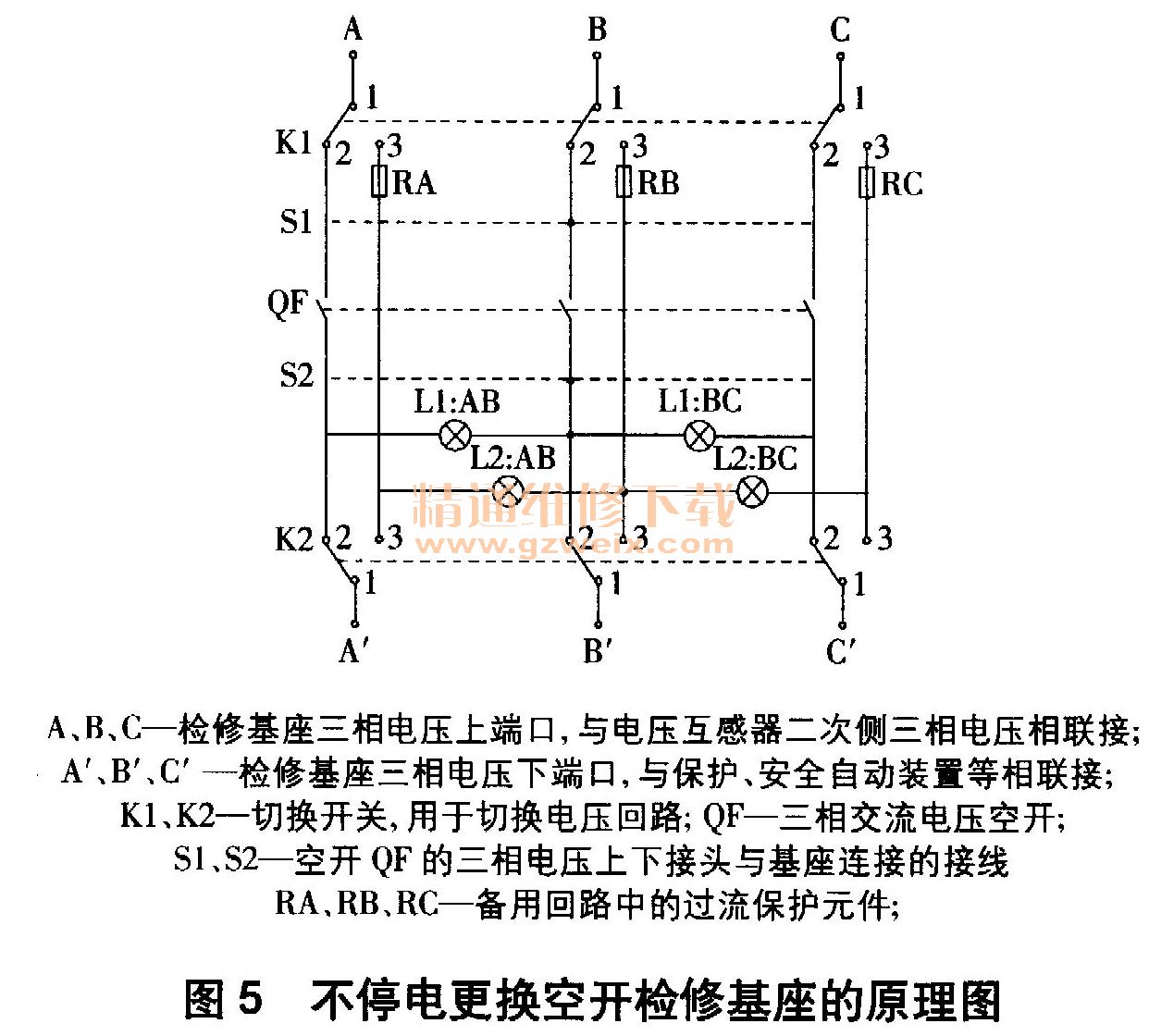

设计一个安装在原空开底部的检修基座，如图5所示。检修基座中自带一路具有过流、短路保护功能的备用回路。当原空开故障时，可临时切换到备用回路运行，同时隔离原空开，从而可不带电拆除、更换原空开。恢复时，切换回空开运行回路即可。
2.4方案对比
方案一、二主要在安全性上有较大劣势，又无法适应布线密集的压变端子排。方案三只需事先改造，将原空开替换为检修基座，不增加导线，不调整端子排接线，通用性好；拆接导线不带电，操作安全、可靠；不占用端子箱额外空间。综上，方案三更优。
