循环工作定时控制器电路设计
来源:本站整理  作者:佚名  2011-07-02 11:22:05



一、电路工作原理

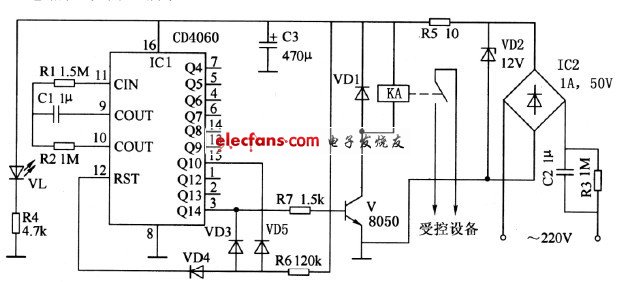

电路通过电容C2 和泄放电阻R3 降压后,经过桥堆IC2 整流,VD2 稳压后,得到12V左右的直流电压,为IC1 及其它电路供电。IC1 为14 位二进制计数/分频器集成电路,通过
由R1、R2、C1 和IC1 的内部电路构成一定频率的时钟振荡器,为IC1 的定时提供时钟脉冲。

当电路通电后,首先进入设备的工作间隙等待时间,IC1 内部通过对时钟脉冲的计数和分频实现延时,当计时时间到时(按图中参数,约为3 小时),IC1 的Q14 端输出高电平,使三
极管V 导通,继电器KA 得点,驱动受控设备开始工作。此时,IC1 又开始对设备工作时间进行计时,定时时间到时(按图中参数,约为20 分钟),IC1 的Q14 端重新变为低电平,使
V 截止,设备停止工作。此时,IC1 自动复位,又开始下一次计时,从而可以使设备按照设定时间进行定时循环工作。图中VL 为工作指示灯。


二、元器件选择
集成电路IC1 选用14 位二进制计数/分频器集成电路CD4060,也可使用CC4060 或其它功能相同的数字电路集成块。IC2 选用1A、50V 的桥堆,也可用四只1N4007 二极管接成。
三极管V 选用NPN 型三极管8050,也可使用9013 或3DG12 等国产三极管。VD1 选用整流二极管1N4007;VD1 选用1W,12V 的硅稳压管,如1N4742;VD3~VD5 使用开关二极
管1N4148;VL 选用普通发光二极管。电阻R1、R2、R4、R6 和R7 选用1/4W 的金属膜电阻器;R3 和R5 选用1/2W 碳膜电阻器。C1 选用涤纶或独石电容器; C2 选用耐压为450V
及以上的聚丙烯电容器;C3 选用耐压为16V 的铝电解电容器。KA 选用线圈电压为12V 的微型继电器,触点容量根据受控设备的功率来确定。


三、制作与调试方法
电路安装完成后,一般无需调试即能正常工作。当需要调节控制时间时,可调节R1、和C1的参数;也可改变IC1 输出控制端(Q4~Q14)的位置来实现。
