LED灯与传感器技术
来源:本站整理  作者:佚名  2011-06-26 10:04:51



光敏传感器与LED灯具组合

  风光电LED路灯是一种高度智能化和无人值守的道路照明灯具,利用风力、阳光发电,用蓄电池储能,因此能源的自动管理是十分重要的。光敏传感器是比较理想的因天亮、天暗(日出、日落)时照度变化而能控制电路自动开关的电子传感器。图2所示是一种光敏传感器的外貌。图3是光敏传感器的光敏电阻板,它对光线的明暗亮度十分敏感。图4是光电转换的基本原理图。


  光敏传感器,可根据天气、时间段和地区自动控制商场LED照明灯具开闭。在明亮的白天通过减少其输出功率来降低耗电量,与使用荧光灯时相比,店铺面积为200m2的便利店最大可降低53%的耗电量。寿命也长达约5--10万小时。一般情况下,LED照明灯具的寿命为4万小时左右;发光的颜色也可采用RGB多彩变幻的方式,使商场灯光更多彩,气氛更活跃;与配套使用$荧光体的原蓝色LED相比,配套使用红、绿、蓝三色荧光体的紫色LED的演色性更高。

  红外传感器与LED灯具组合

  红外传感器是靠探测人体发射的红外线而工作的。主要原理是:人体发射的10um左右的红外线通过菲涅尔滤光透镜增强后*到热释电元件PIR上,当人活动时红外辐射的发射位置就会发生变化,该元件就会失去电荷平衡,发生热释电效应向外释放电荷,红外传感器(PIR)将透过菲涅尔滤光透镜的红外辐射能量的变化转换成电信号,即热电转换。在被动红外探测器的探测区内无人体移动时,红外感应器感应到的只是背景温度,当人体进人探测区,通过菲涅尔透镜,热释电红外感应器感应到的是人体温度与背景温度的差异,信号被采集后与系统中已存在的探测数据进行比较以判断是否真的有人等红外线源进入探测区域。

  被动式红外传感器有三个关键性的元件:菲涅尔滤光透镜,热释电红外传感器(PIR)和匹配低噪放大器。菲涅尔透镜有两个作用:一是聚焦作用,即将热释红外信号折射在PIR上:二是将探测区内分为若干个明区和暗区,使进入探测区的移动物体(人)能以温度变化的形式在PIR上产生变化的热释红外信号。一般还会匹配低噪放大器,当探测器上的环境温度上升,尤其是接近人体正常体温(37℃)时,传感器的灵敏度下降,经由它对增益进行补偿,增加其灵敏度。输出信号可用来驱动电子开关,实现LED照明电路的开关控制。图5是红外传感器外貌,图6 是红外传感器内部结构与内部电路图。图7 是带红外传感器的LED照明灯具,这是一款E27标准螺口灯头的灯具,它的电源适用范围是 AC180V-250V (50/60Hz), 红外传感器检测范围大约在3M—15M,它的标准产品 IFS-Bulb 3W灯具达80 lm ,5W灯具达140 lm 。在LED光源模块的中央部分嵌入红外线传感器。一旦红外传感器检测到人的体温,LED电灯泡将会在50秒内自动开启与关闭。适用于任何一种室内应用,如走廊、储藏室、楼梯和大厅入口处。

图5:红外传感器外貌

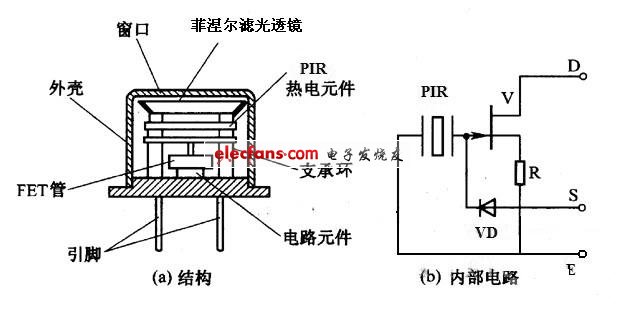

图6:红外传感器内部结构与内部电路图

  与红外传感器应用相仿的超声波传感器近年在自动探测移动物体中得到更多的应用。超声波传感器主要利用多普勒原理,通过晶振向外发射超过人体能感知的高频超声波,一般典型的选用25~40kHz波,然后控制模块检测反射回来波的频率,如果区域内有物体运动,反射波频率就会有轻微的波动,即多普勒效应,以此来判断照明区域的物体移动,从而达到控制开关的目的。图8是超声波传感器和微处理器组合的应用方案。

  超声波的纵向振荡特性,可以在气体、液体及固体中传播且其传播速度不同;它还有折射和反射现象,在空气中传播其频率较低,衰减较快,而在固体、液体中则衰减较小,传播较远。超声波传感器正是利用超声波的这些特性。超声波传感器有敏感范围大,无视觉盲区,不受障碍物干扰等特点,这项技术已经在商业和安全领域被使用25年多了,已经被证明是检测小物体运动最有效的方法。因此与LED灯具组成系统可灵敏控制开关。

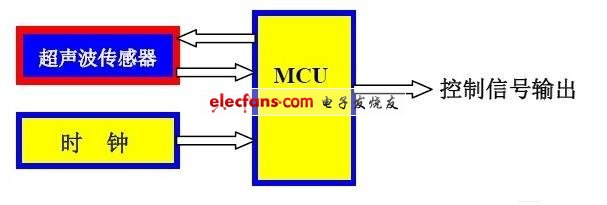

图8:超声波传感器和微处理器的应用方案
