射频模块PTR8000在无线抄表中的应用
来源:本站整理  作者:佚名  2012-04-24 08:38:54



随着电力负荷的急剧增长和供电企业“一户一表”、“直供到户”等营销举措的不断深人,供电企业电量抄录的工作量急剧增加。目前的抄表方式主要有4种:人工抄表、IC卡表、有线远程自动抄表、无线远程自动抄表。

        人工人户抄表工作量大,而且容易出现错钞、漏抄、估抄等现象。IC卡表是预付费形式,数据集中比较方便,但IC卡的安全性较差。有线远程自动抄表,主要有485等一些专用通信线路、电力线载波以及以太网。前者需要专门布线,工程量大,且因只能采取主机轮询的方式而效率较低。基于低压电力线载波技术的远抄,抗干扰能力较差,达不到实用的要求。以太网避免单独布线的问题,而且TCP/IP协议的开放性和兼容性使系统有较大的扩展空间。无线远抄是一个新的解决方案。主要是基于GSM或GPRS网络、红外技术以及微波通信技术等。GSM通信方式的实时性较差,特别是在某些特殊时段由于网络负担过重会造成较大的时间延迟。红外的传输距离近而且成本高。采用射频模块实现数据集中,并结合现有的以太网来实现抄表无疑是一个可行的方案。

2 系统的结构

        系统的结构如图1所示。该系统是一个3级网络,用户终端包括电能表和一个发讯器,电能表用于完成用户的电能计量,发讯器把用户的用电量以及用户的ID信息通过无线的形式发射出去。集中器接收到发讯器信息后把用户的用电量和用户信息暂存起来。抄表站定时从各个集中器中下载数据,然后通过以太网把数据上传到电力管理系统。在整个系统中,发讯器以及集中器中无线通信模块的性能是抄表成败的关键,它的发射功率、接收灵敏度、所占的频道、接口电路,抗干扰能力等等,对通信的性能和最终的选用是至关重要的。本系统中采用哈尔滨讯通公司的PTR8000作为无线通信模块,下面对该模块的性能、工作模式、时序等进行简要介绍。


3 无线收发模块PTR8000

3.1 特性和引脚

        PTR8000是高性能嵌入式无线收发模块,它的核心芯片是挪威Nordic VLSI ASA公司的nRF905。具有可选频道多,低功耗,抗干扰能力强的优点,它的特性如下:

        •430/868/915MHz多频道多频段,1.9~3.6V低电压工作,待机功耗2 uA;

        •超小体积,内置环形天线,性能稳定,对电源不敏感,传输距离更远;

        •最大发射功率+lOdBm,高抗干扰GFSK调制。

        •可跳频通信,数据速率可达50kbps;

        •内置完整的通信协议和CRC,有独特的载波检测、地址匹配、数据就绪等输出,接口方便、使用简单。

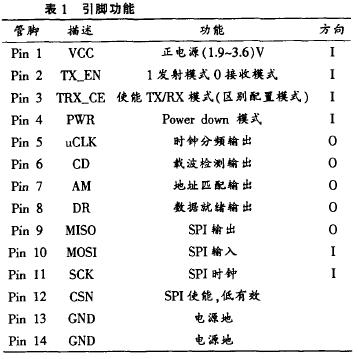

它的引脚说明如表1所示。


3.2 模式控制、SPI配置和时序

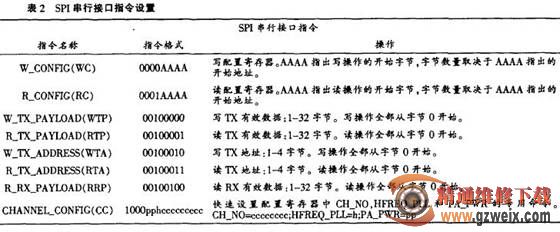

        PTR8000有4种工作模式:掉电模式、待机模式、接受和发射模式,掉电模式下所有电路关闭,不能发射和接受,但是可以与控制器进行SPI操作、TRX_CE和TX_EN进入最省电状态,电流仅为2.5 A;待机模式下,发射接受电路关闭,只有SPI接口工作,电流为40u A;待机和掉电模式下,均不能收发,但是可以配置。SPI的配置指令如表2所示。

[1] [2]  下一页
