0 引言
    电量计量与抄收是现代电力营销系统的一个重要环节。传统的电量管理采用人工方式进行抄收和结算，具有一致性差，管理难度大等问题。由于电表分布点多、面广、环境复杂等特点，自动抄表系统一直难以实用化，其中的主要原因是缺少实用、可靠、廉价的数据传输手段和抄表终端。
    基于以上原因，设计一种安装维护方便、长期稳定可靠，不但可以抄读表具数据而且可以监控表具运行状态的远程抄表数据终端，已经成为业内亟待解决的问题。本文给出了一种基于ZigBee技术的远程自动抄表数据终端，通信质量好、工作可靠、经济实用，可以准确及时地将用户电能表数据抄取上传，是一种理想的自动抄表解决方案。

1 远程电力抄表系统整体框架设计

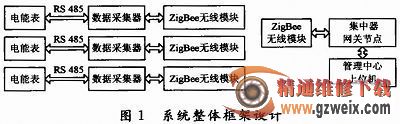

    系统运行时，首先通过电能表的RS 485总线数据接口传输给采集器。采集器巡检各表RS 485总线数据进行处理或计数，并将结果存储。采集器与集中器的通信采用ZigBee无线通信模块，采集器平时处于接收状态，当接收到集中器的操作指令时，按照指令内容操作，将本采集器有关数据通过无线通信模块送至集中器。集中器可以定时或实时地对下辖的采集器进行数据抄收，并进行存储。当上级设备——计算机调用数据时，则将所存储的数据打包送上。管理中心计算机可以对集中器，并通过集中器对采集终端进行各种操作。系统整体框架设计图如图1所示。
