Cisco多信道STM-1模块功能试验
来源:本站整理  作者:佚名  2011-03-31 10:36:14



摘要:目前,利用CISCO多信道STM-1模块来汇接多条SDH 2Mbit/s专线的方式已逐渐得到广泛应用,但是该模块汇接N×64kbit/s专线的功能还没有用户在北京通信的网络上使用过。为了对该模块的功能有一个较全面的了解,为了使北京通信能够更好地向用户提供服务,我们进行了该项功能实验。试验方法是,在一台CISCO 7507路由器上配置了1块多信道STM-1模块,使用其中的一个2Mbit/s通路经SDH网与一台低端路由器以2Mbit/s速率互连;在另一个2Mbit/s通路中绑定2个64kbit/s时隙,经SDH及DDN与另一台低端路由器以128kbit/s速率互连。实验目的是测试在这种环境下,多信道模块能否通过2Mbit/s及128kbit/s通路与低端路由器实现网络层的正常通信。通过试验,结果表明了多信道STM-1模块拆分2Mbit/s及N×64kbit/s的功能正常,网络通信正常,可以基于北京通信网络向用户提供此类业务。
关键词:信道化;STM-1;多路复用

1 实验背景

  随着信息与通信技术的发展,许多用户对通信的需求与日俱增,在专线电路的数量上和带宽上都提出了更高的需求。当用户需要租用多条2Mbit/s专线统一接入一个中心点时,传统的做法是,若其2Mbit/s电路的数量很多,则可以在中心点安装一台同步数字体系(Synchronous Digital Hierarchy ,SDH)光端机,用以提供N个2Mbit/s端口;若2Mbit/s电路数量较少,就通过高速率数字用户环路(High-rate Digital Subscriber Loop ,HDSL)调制解调器将2Mbit/s电路延伸至中心点;用户则需要在路由器上配置大量的E1接口一条一条地将2Mbit/s专线接入中心网络。而当用户租用大量的64kbit/s数字数据网(Digital Data Network ,DDN)专线时,也是将多条64kbit/s DDN专线通过DDN汇聚成多条信道化E1(channelized E1 ,CE1)电路,再由SDH或HDSL承载接入到用户的中心点。

   可以看到,当大量的2Mbit/s电路都汇聚到中心点时,如果都是以逐条2Mbit/s专线的方式接入路由器,那么就要求路由器能够提供大量的E1/CE1接口,这会受到路由器板卡及槽位的限制,而且大量的电缆、跳线也会带来维护和管理上的不方便,故障点也随之增多,障碍率也因此而提高。所以在我们为用户设计网络方案时,会尽量避免采用这种组网方式,而是建议用户在路由器上配置多信道STM-1模块(MultiChannel STM-1 Port Adapter ,PA-MC-STM-1)来完成多条2Mbit/s电路的汇聚接入。

   目前,Cisco公司已经正式推出了PA-MC-STM-1模块,并且一些用户已经使用此模块成功的拆分出了多条2Mbit/s专线,但目前在北京还没有用户使用过其拆分N×64kbit/s的功能。因此,为了使我们的方案更加切合实际,为了向用户提供更加安全、可靠的网络保障,为了提高北京通信的服务质量,由系统集成部负责组织、实施及实地测试,在网络局网调部、专网维护部、网管部传输中心、网监中心及其它相关单位的协助配合下,进行了Cisco多信道STM-1模块拆分2Mbit/s及N×64kbit/s功能的试验。

2 PA-MC-STM-1模块
2.1 模块简介

   PA-MC-STM-1是当今飞速发展的广域互连需求的理想解决方案,它适应不同的互连业务需求,可以同时提供专线电路和帧中继业务的接入。同时,使用户可以利用一个STM-1实现大量的远端站点的接入,也使用户不必再为应该配置什么样的路由器接口模块而做过多的考虑。

  PA-MC-STM-1是为CISCO 7200系列以上的路由器与SDH互连而设计的一款信道化模块,它通过一对光纤提供接入63个E1电路的能力,代替了传统的通过63个独立的线对接入E1电路的方式。该模块减少了布线的复杂性,而且一旦配置好相关的数据,当租用新的E1电路时,可以利用空余的信道实现"即租即用",无需进行硬件的扩容和额外的配置,使用起来方便、快捷。当需要低速率专线,如N×64kbit/s时,该模块可以最多支持256个信道组,且最低可拆分64kbit/s子速率电路,是一种灵活的、高密度的接入方式。

2.2 模块的关键特性

  ¢ 一个信道化STM-1端口;
  ¢ 支持channelized E1、fractional E1、和full-rate E1,

  - 在63个E1中可以最多配置256个信道,
  - 对于每个E1,可以选择内部时钟或网络时钟,
  - 最低可拆分64kbit/s时隙;

  ¢ 支持帧中继、PPP、HDLC串口封装协议;¢ 支持IP、IPX网络协议;
  ¢ 支持CRC-4校验;
  ¢ 支持SDH 1+1复用段保护。

2.3 对路由器的要求

  对于CISCO 7500系列路由器,要求:
  ¢ VIP4-80(Versatile Interface Processor ,通用接口处理器)以上;
  ¢ RSP4(Route Switch Processor,路由交换处理器)、RSP4+或者RSP8;
  ¢ CISCO IOS(Internet Operation System,网际操作系统)版本12.0(14)S、12.0(16)S或12.1(5)E。

3 实验环境

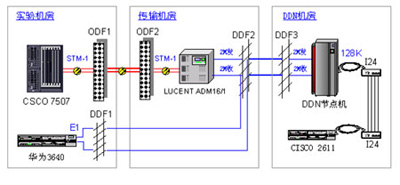

  本次试验的网络连接如图2所示。

图 2 试验网络连接图

3.1 实验机房

  在实验机房的一台CISCO 7507路由器(以下简称7507)上,我们配置了一块多信道STM-1模块,提供1个STM-1单模光接口。在本次试验中,将测试该模块同时拆分2Mbit/s及128kbit/s的专线电路的功能。
同时,在实验机房还放置了一台华为3640路由器(以下简称3640),该路由器配置了一块接口类型为DB-25(4E1)的CE1模块,本次试验使用了其中的第1个CE1接口。通过转换电缆,可以提供120Ω、G.703接口。

3.2 传输机房

  在传输机房的LUCENT ADM16/1(Add and Drop Multiplexer , 分插复用器)光端机(以下简称ADM16/1)上扩容了一块4×STM-1光接口支路板,并占用了其中的一个接口与实验机房7507的多信道STM-1模块互连。

3.3 DDN机房

  在DDN机房,放置了一台CISCO 2611路由器(以下简称2611),配置了1个同步串口,与一台I24 Modem连接并接入DDN。通过网管配置,I24 Modem的速率设定为128kbit/s。

3.4 专线电路

  我们申请了2条专线,一条是128kbit/sDDN专线,一端在DDN机房经Modem连接至2611;另一端则经DDN节点机汇入一条CE1后,再通过ADM16/1映射到了STM-1的一个VC12中接入试验机房7507路由器。

  另一条是2Mbit/s传输专线,一端在实验机房与3640的CE1接口相连;另一端则通过ADM16/1映射到了STM-1的另一个VC12中接入试验机房的7507。
