基于GUI的跳频OFDM系统仿真设计
来源:本站整理  作者:佚名  2011-03-26 15:27:03



0 引言
    跳频技术具有良好的抗干扰、抗截获、抗衰落性能,特别是在军事无线战术通信领域有着广泛的应用。传统的跳频系统一般采用非相干解调的MFSK作为数字基带调制方式,优点就是能够通过降低对硬件速度的要求来降低硬件复杂度,但是这种调制方式的致命缺点就是频谱利用率低,难以实现高速的数据传输速率,这一缺点使得跳频技术很难适应未来的信息化、数字化高速数据传输的要求。
    OFDM调制是一种高效的数据传输方式,通过串/并变换将高速数据流分散到多个正交的子载波上传输,一方面使各个子载波的符号率大幅降低,相应的符号持续时间变大,减少符号间干扰的影响,有较强的抗时延扩展能力;另一方面信号的并行传输分散了信道衰落引起的突发性错误,提高了系统的抗干扰错误的能力。由于各子载波的相互正交,因此允许子载波频谱混叠,充分利用有限的资源,使得其频带利用率高于传统的FDM(频分复用)调制方式。
    图形用户界面(Graphical User Interface,GUI)是由窗口、光标、按键、菜单、文字等对象(Objects)构成的一个用户界面,可以简单、便捷地设计出美观、方便的菜单化和控件式的人机交互界面。
    本文基于Matlab中的GUI设计了跳频OFDM系统,界面设计友好,能够动态地改变系统参数进行仿真,结果显示该设计系统能够很好地进行实时仿真,实用性较强。

1 跳频OFDM系统原理

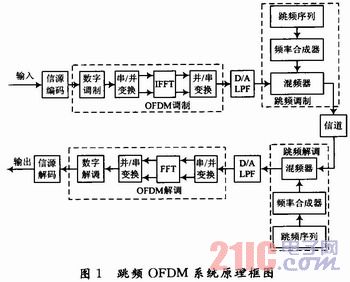

跳频OFDM系统原理框图如图1所示。



    在发射端,输入数据首先经过信源编码,将输入s(t)变换成二进制数据s(k),将得到的二进制数据进行MASK调制,得到sMASK(k),然后进行OFDM调制。
    在进行OFDM调制时,先对sMASK(k)进行数字映射,变换成,然后进行串/并变换,进行IFFT变换得到:

    式中:N是子载波数。然后进行跳频调制,主要由跳频序列产生器、频率合成器和混频器组成,假设在一个跳频点发送一个OFDM调制符号,则经过混频后的输出为:

    式中,ωi为跳变频率,T为OFDM符号周期。
    最后经发射端发射。
    在接收端,经过与发射端相反的过程恢复原始信号,同时要考虑系统的同步,首先是进行跳频解调,然后是OFDM解调,最后是信源解码,输出接收信号。文献中指出,在跳频系统中应用OFDM技术,如果在一个跳频点上发送一个OFDM符号时,只存在ICI和高斯噪声,不存在ISI,所以不需要加入保护间隔就可以保证信号功率不受损失,信息传输速率不受影响。

2 跳频OFDM系统的仿真设计

用Matlab中的GUI来设计跳频OFDM通信系统,最基本的一点就是要明白Matlab系统中图形对象的树形结构。Matlab系统内部使用对象语言描述各种图形单元,并将这些图形单元按照树形结构组织起来进行管理和实施各种操作。计算机屏幕作为该结构的根,它的一级树节点是图形窗口对象;二级节点同样是图形窗口对象;三级节点即图形窗口的子对象用户界面控制元和用户界面菜单等。本系统主要包括两个界面:开始界面和仿真界面,由开始界面进入仿真界面,仿真界面可以根据不同的需求通过动态地设置参数来进行仿真,操作简单、方便,为操作者提供了一个良好的人机交互方式,单击帮助可以查看相关的内容和操作说明,并且已经编译成.exe的可执行文件,在没有Matlab的情

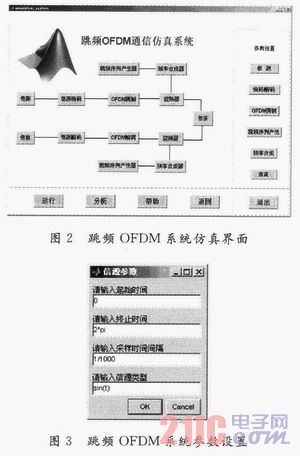

况下,也可运行。仿真界面如图2所示。
