URH全数字光纤分布系统无线解决方案
来源:本站整理  作者:佚名  2011-02-19 08:31:00



目前地铁使用的无线信号覆盖方式基本都是多个运营商采用POI大功率的信源和同轴馈线的方式建设。目前各种各样的通信要求日益增多,各种移动手机通信、无线对讲、无线上网等功能需要建设多套独立的系统,造成机房资源紧张、施工困难、管理和维护复杂,增加新的功能时需要重新设计和规划。

    URH是ADC公司为了改善无线容量、覆盖和灵活性,满足客户需求而提出的新一代无线解决方案。无线机房分出无线信号提高无线容量和分布的范围,下行信号进行自适应调节,以补偿信号的衰耗,是一个智能型信号覆盖系统(如图1所示)。

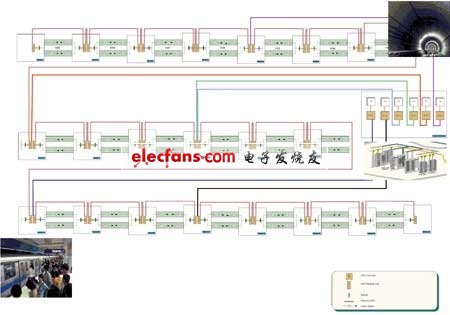

图1URH智能型信号覆盖系统

    URH通过光纤传输的技术分布射频信号到需要的地区。URH将全部指定的射频波段数字化,以数位模式通过暗光纤或者毫米波(MMW)链路传输,并且可以不管远端使用的调制技术,而在全部带宽中重建信号。ADC的数字射频传输允许射频信号不受链路长度影响,而复制在所有的动态带宽范围中,以改善数据吞吐量。因为服务提供商还要应对3G到4G的升级,高数据速率的宽带服务,利用URH高速链路的网络已经为服务提供商做好了升级的准备。

    URH解决方案整体设计思路
    每个车站放置URH远端单元模块,不需要机房。
    分扇区的分区设计,将车站分减少分区,减少切换。
    支持多运营商多个载波,支持后期升级3G/4G。
    只需要一个中央机房位置,基站集中放置。
    通过系统本身的环路功能设备实现,具备自动倒换功能。每个小区URH主端和8个URH远端之间依次形成环路,出现故障自动倒换。
    URH方案技术特点
    系统采用全数字光纤分布技术,长距离传输无噪声。
    多个系统通过数字光纤传输。
    多条线路单个机房。
    单套系统支持800MHz、900MHz、2100Hz频段的多种通信体制多网合一(如图2所示)。

图2URH方案结构示意图

        URH解决方案与POI方案比较

    设备投资比较

    机房数数量方面POI方案每个站一个,URH方案多个站共用一个。机房数量以及配套空调等设施POI方案每个站需要一组,URH方案只需要集中机房一组就可以满足。在基站信源方面URH方案不需要功率基站信源设备,只需要低功率或者微微功率的基站信源即可,在信源的方面可以节约大量资源。
    由于是基站集中放置方案,不需要站站都设计一个基站,那么传输设备可以100%节省下来。

    分布系统性能比较

    POI方案采用模拟RF功率推动技术,而URH方案则是采用光纤数字分布拉远技术,前者组网方式在列车经过每个车站时都要经过一次切换,容易掉话和减少基站容量,后者采用大区制4~5站之间不存在切换,保证了系统的容量动态分配和调度。并且数字分布系统的噪声系数远远小于模拟的RF设备,在基于CDMA体制的移动通信中等效增加了系统容量,降低了手机发射功率,延长了手机电池寿命。在后期优化过程中,POI分小区规划调配容量很难,URH的基站集中放置方案可以通过中心机房灵活实现载波调度。并可通过光路实现菊花链和自愈环路功能,增加了系统可靠性。

    工程施工比较

    POI体积大功耗大,需要上下行各一个分开放大,如果末端功率不够需要分路并分体制进行放大,URH方案前端19存机架3U高,插卡实现扩容,后端扁平可放置隧道中,施工简单方便。
    所以在国内城市轨道交通大规模建设的背景下,采用URH解决方案是一个节能环保并且便于后期升级维护的优质解决思路,即节约配套资源,节省能源消耗并且提升了网络服务质量。
