FM信号的解调电路--斜率鉴频器
来源:本站整理  作者:佚名  2010-06-20 10:47:56



频率检波就是从FM信号中检取出原调制信号。鉴频器是实现频率检波的装置。

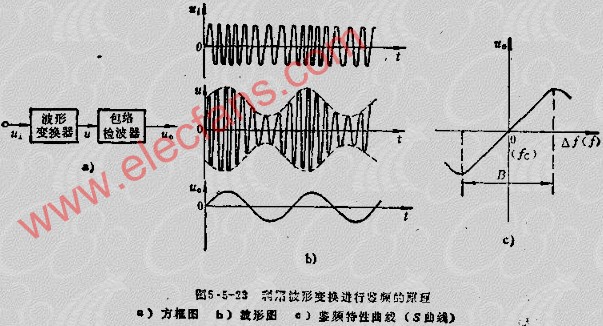

鉴频的方法很多,但应用得比较普遍的方法是:首先进行波开变换,将等幅FM波变成幅度按调制信号规律变化的调幅调频波,然后用包络检波器将幅度变化检取出来,即得所需的原调制信号。图5.5-23所示的方框图及波形图说明了其工作原理。

按如上原理构成的鉴频器有:斜率鉴频器、相位鉴频器、比例鉴频器和晶体鉴频器。在实际调制波的解调中,应用较多的是相位鉴频器和比例鉴频器。

通常,对鉴频器提出的主要要求有:鉴频跨导S4要大;鉴频带宽B要大于输入FM信号频偏的2倍,并留有余量;在带内,鉴频曲线应有良好的线性;对寄生调幅应具有一定的抑制能力。

斜率鉴频器

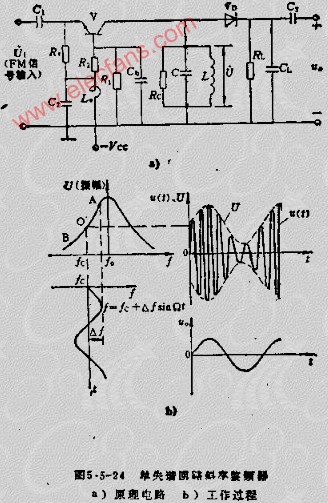

图5.5-24A为单失调回路斜率鉴频器。它是通过共基放大器负载回路LC对FM波的载频适当失谐而起鉴频作用的,即输入FM信号中心频频率FC置于LC回路的谐振曲线倾斜部分的线性段AB的中点O,将等幅的输入FM信号瞬时频率变化规律直接变换为FM波的包络变化。而后由包络检波器解调,其工作过程见图5.5-24B。这种鉴频器的主要缺点是非线性失真严重,因此,只能用于要求不高的价廉的FM接收机中。

[1] [2]  下一页
