爱普生EB-C1050X投影机的拆卸及三无故障检修
来源:家电维修  作者:佚名  2016-09-18 12:44:48



   一台爱普生EB-C1050X投影机,通电后指示灯不亮,整机无反应(确定AC电源已进入)。现就拆卸方法及检修过程介绍如下,供参考。

    一、拆卸操作
    1.拆上盖(图1一图4)




    先拧下底部9个螺丝,再拧下后面1个螺丝,侧边有个锁扣住过滤网门,要向箭头方向拉下锁,掀开过滤网门,最后意慢慢向上移动白色上盖(里面有操作显示板与主板连接的排线和镜头保护门开关与主板的连线,注意谨防拉断)。

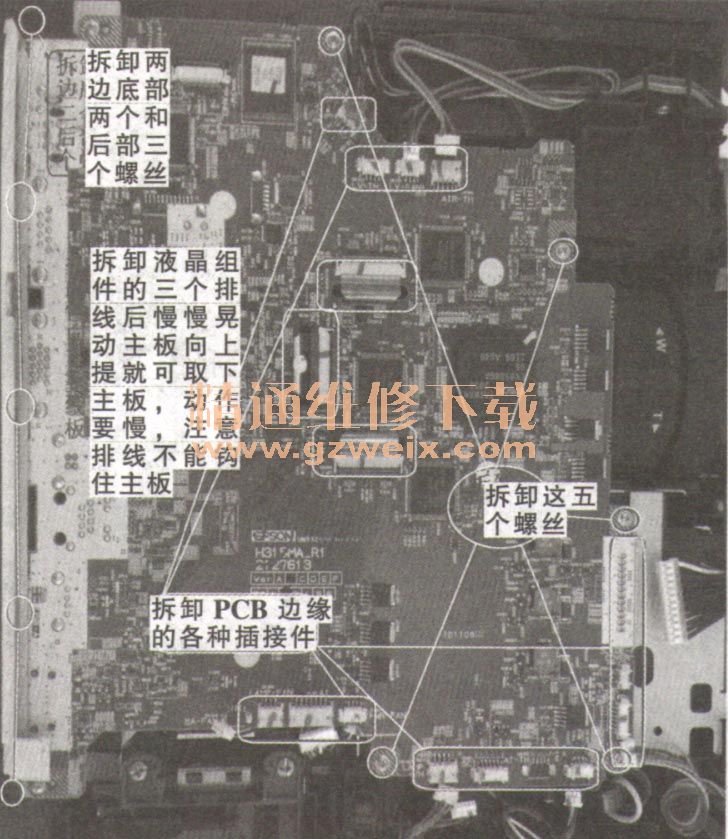

    2.拆主板(图5)

    先拆除PCB电路板边缘的各种插接件,慢慢向外拉出插头,即可拆下插接件。取下LCD液晶组件的三条FFC排线。注意:拆前要把黑色卡板往上掀起,然后要慢慢拉出FFC排线。分别拆除主板上5个、底部2个和后部3个螺丝,取下主板。
    注意:操作时要慢慢晃动主板往上提,并且在取LCD液晶FFC排线时,切不可硬拉,否则会损坏液晶组件。
    3.拆光机组件(图6)

    光机组件只有4个螺丝,但比较隐蔽。拆下这4个螺丝后就可向上取出光机组件。

[1] [2] [3]  下一页
