检修佳能Canon(佳能)FAX-750 型传真机接通电源后,操作任何键传真机均不工作
来源:本站整理  作者:佚名  2012-07-30 10:54:22

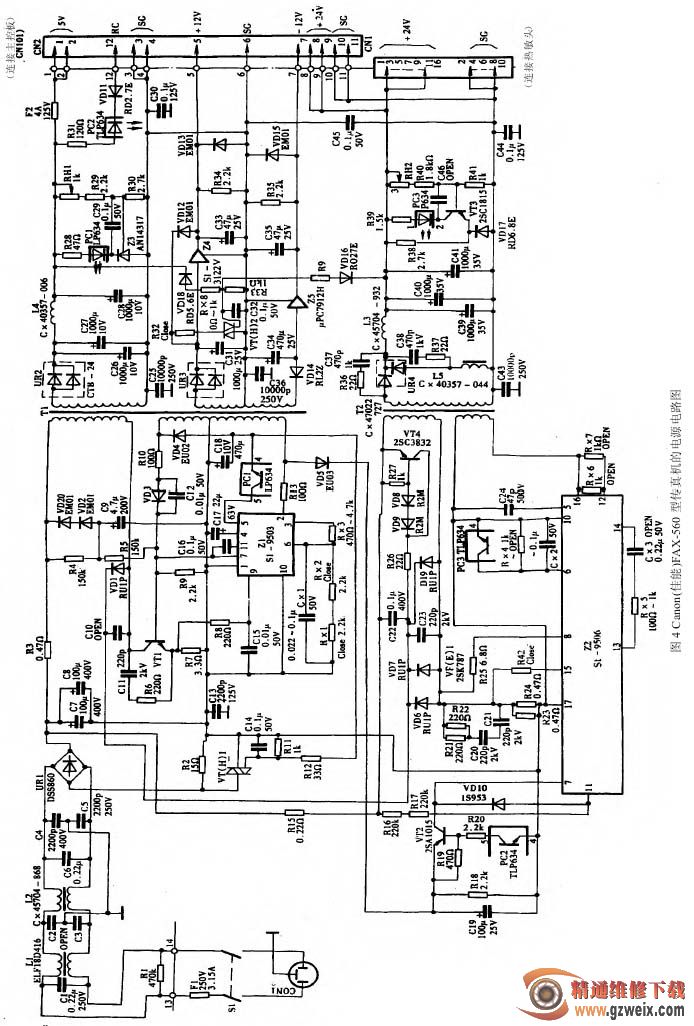

这类故障应先检修其电源电路。该传真机的电源电路如图 4 所示。



如图 4 所示,测量滤波电容器 C7 两端电压为300 V,工作正常。测量 CN2 的各组电压时,发现其①、②端电压为 O V(正常时该电压应为 +5 V),而 CN2 的⑧、⑨端电压也为 0 V(正常时该电压为 +24 V),其他各组电压正常。



由此判断,+5 V 和 +24 V 电压形成电路有故障。断电后,分别检查 4 A 保险丝、整流桥堆 UR2、C26、C27、L4、C28、RHl、R29、R30、UR4、L5、C43、C38、R37、C39、C4O、RH2 等相关元件和器件,发现 UR2 断路、C39 漏电严重,造成 +5 V 及 +24 V 电路工作失常。更换 UR2(CTB-24)和 C39(1000μF/35 V)后,开机试验,传真机工作正常,故障排除。
