理光FT-4085型复印机,开机后机器废粉满溢符号一直亮,不能复印
来源:本站整理  作者:佚名  2015-09-15 09:25:32



    分析检修:该故障一般发生在废粉检测及相关电路。检修时,打开机盖,先检查废粉盒,发现废粉盒内的碳粉很少。分析可能是废粉检测电路有问题,检查各接插件均正常,用手抬起废粉检测器活动端,发现可以将粉满符号消除,这样基本排除了检测器出故障的可能,换一只新的废粉盒后,故障排除。

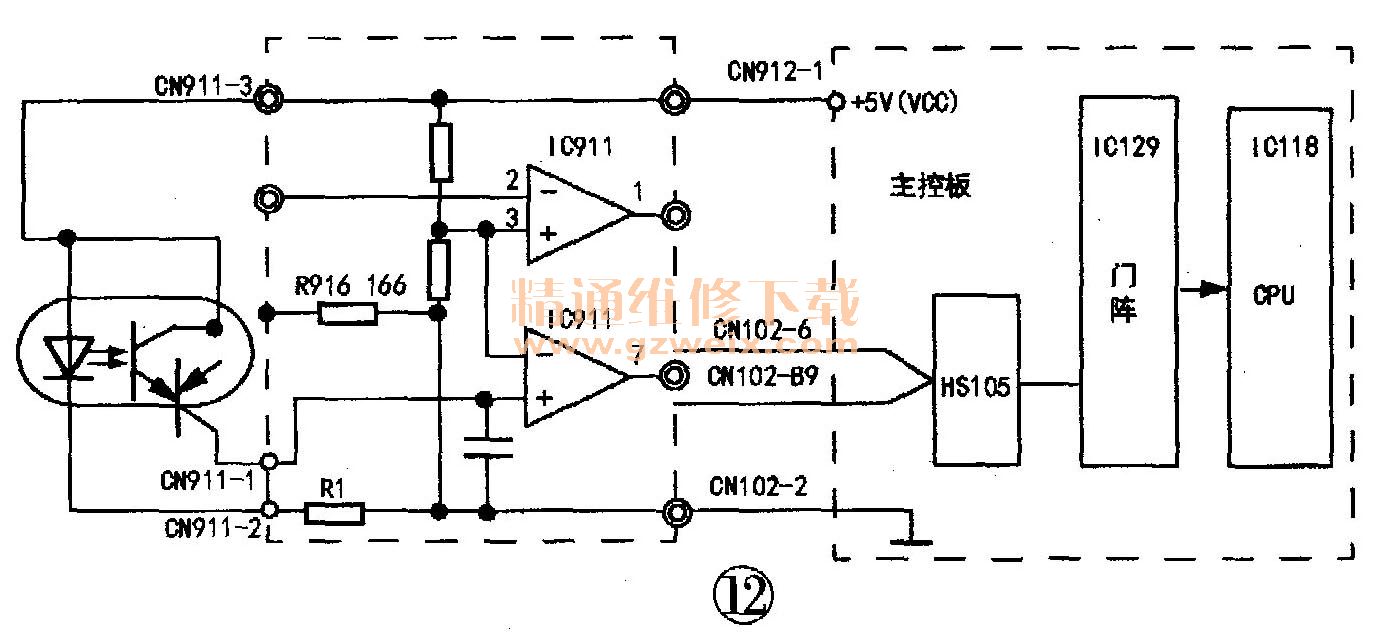

    检查旧废粉盒时发现:在废粉盒内,靠近检测器凸起部分的角落里粘了许多碳粉,由于检测器是依靠遮断式光电传感器来检测的,电路如图12所示,其原理为:当废粉收集盒内的废粉已满时,发光二极管的光线被遮断,不能照射到光敏三极管上,该管处于截止状态,比较器IC911⑤脚电位低于⑥脚电位,使⑦脚电位由高电位降为低电位,此信号由主控板CN102G--B9输入到HB 105的④脚,CPU接到这个信号后,就使机器终止复印,并在操作面板上显示“废粉满”符号,清除废粉盒碳粉即可。
