环保型草坪剪草机的设计
来源:农机使用与维修  作者:佚名  2017-11-03 13:32:18

    摘要:本文针对当前市场上草坪剪草机存在的问题和市场需求,设计一种新型草坪剪草机,该剪草机无引擎驱动、无噪音污染、结构紧凑、重量轻、操作灵活。通过对剪草机结构和原理的介绍,说明了剪草机工作时以人力为动力源,后轮驱动,通过齿轮传动和链传动,带动滚刀完成剪草动作的相关原理。

    随着环保意识提高,我国草坪业发展迅速,对剪草机械的需求亦随之增大,现阶段已开发了几十种适用于不同场合的剪草机。但我国生产剪草机起步较晚,企业规模普遍较小,产品用途较为单一。并且市场上现有的剪草机多以燃油机械动力驱动,存在噪音大、有污染等问题。本文设计了一种无引擎驱动,无噪音污染,剪草高度可调节的新型草坪剪草机。

    1 剪草机的结构及工作原理
    剪草机工作时由人推动行走,使其后轮转动,带动安装在上面的大齿轮转动,并通过齿轮传动使速度提升。进而带动大链轮回转,通过链传动将运动传递给滚刀,使滚刀与底刀形成剪切运动,完成剪草任务。如图1所示。

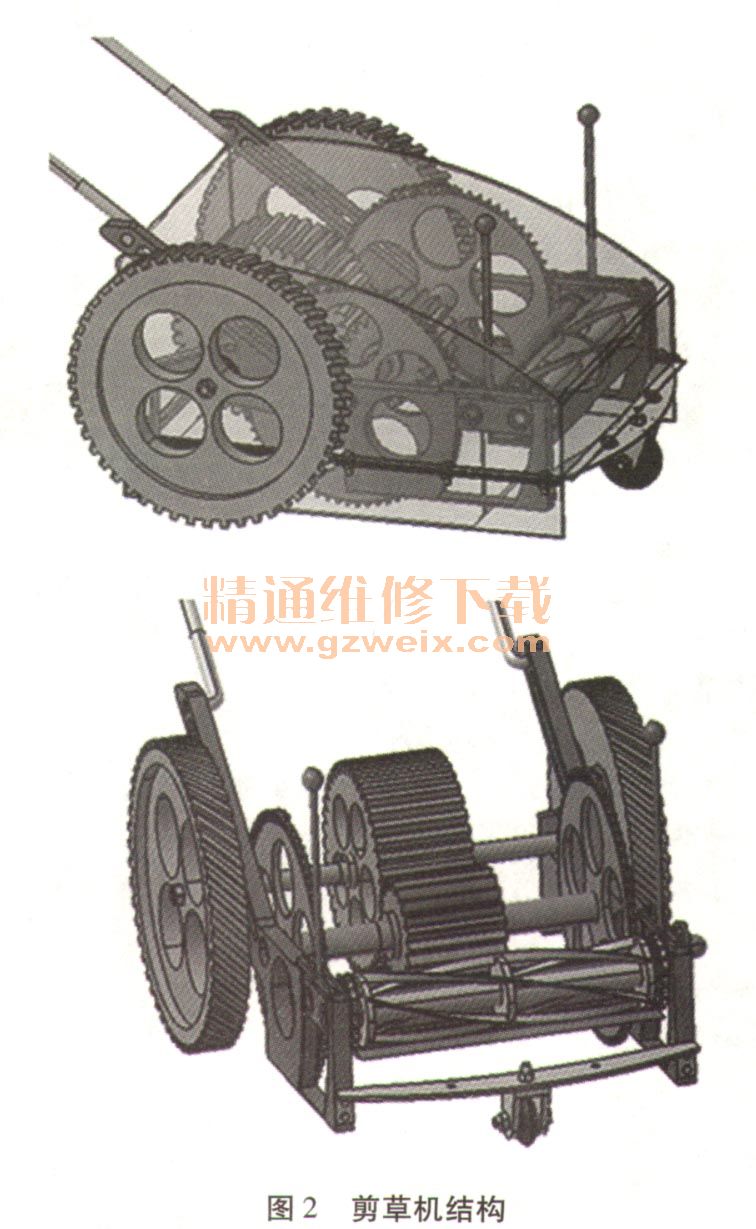

    该剪草机主要由增速机构、执行机构和高度调节机构三部分组成。此外还有手柄(可折叠)、上下机盖等配件。金属手柄易于折叠,以减小包装尺寸,手柄长度可伸缩,对于不同身高的操作者都适用,如图2所示。

    增速机构由直齿圆柱齿轮和滚子链链轮组成,可以在人正常步速时使剪草机获得较大的速度提升。剪草机工作时后车轮带动固定在其上的大齿轮转动,并通过齿轮传动和链传动使速度得以提升,最终传递给滚刀。

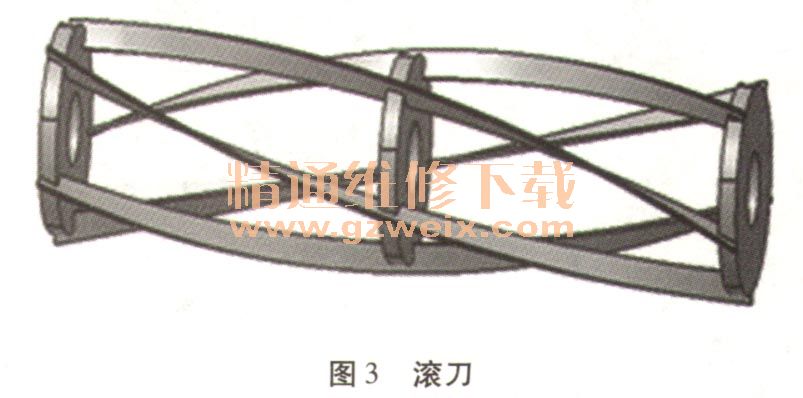

    剪草机采用剪断的方式工作,因为两个刀片作相对运动的原理较容易将草剪断,而且不需要很高的速度,符合人力驱动的需求。剪草机的执行机构是由旋转的滚刀和相对不动的底刀共同实现的。底刀固定在底刀轴上,刀刃为直线型。滚刀的刀片形状为螺旋曲面,五片刀片均匀固定在滚刀底座上,如图3所示C剪草时,滚刀向前转动,刀刃由一端开始与底刀刃逐点组成剪口,草随着滚刀刀片螺旋面的旋转被卷进剪口内,并被剪断。上下刀刃在剪草过程中始终为点接触。此外,剪草机带有刀刃间隙调整装置,可根据实际情况调节滚刀和底刀的间距。该装置由旋转手轮和螺纹联接完成。旋转手轮带动底刀轴转动,可使底刀上下移动,即可完成刀刃装置调节的要求。同时底刀上有凹槽,便于剪草时落草;底刀后有一与机器底壳相连的挡板,防止剪草机工作时草屑进人剪草机。

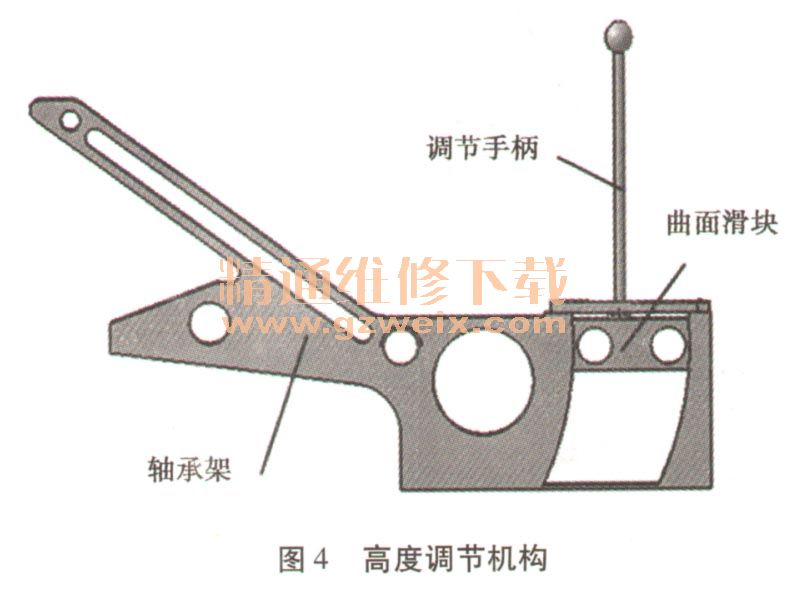

    因不同的场合需要修剪草的长度不同,设计了高度调节机构,该机构可以使刀架沿着垂直方向移动,如图4所示。高度调节机构的曲面滑块和螺纹杆固连在一起,通过螺纹杆的转动即可调节刀架的高度,并通过螺纹联接的自锁性将滑块固定在需要的位置,同时用轴承架确定其移动轨迹,移动轨迹为曲线,以确保传动机构正常工作时中心距不变。滚刀和底刀安装在曲面滑块上,可同时调节两把刀的高度,操作简便。

    2 结束语
    通过对上述无引擎驱动的新型草坪剪草机的介绍。说明该剪草机以人力为动力源,后轮驱动,通过齿轮传动和链传动,将运动传递给滚刀,利用滚刀的螺旋形曲面将草卷人,通过滚刀和底刀的剪切实现剪草。并且可以实现剪草高度的调节,调节范围30~120 mm 、割幅宽度400 mm 、外型尺寸长×宽×高:800 mm × 634 mm ×430 mm。
