某调速型液力偶合器泵轮的模态分析
来源:农机使用与维修  作者:佚名  2016-11-12 12:44:42

    摘要:调速型液力偶合器在工业中有很多应用。用户可在多种工作转速下使用液力偶合器来实现其生产生活。以YOTsj560水介质调速型液力偶合器为研究对象,运用ANSYS对该类型的液力偶合器的泵轮进行模态分析,得到了其四阶固有频率,分别为。1=73.242 Hz,ω2=73.242 Hz,ω3 =73.242 Hz,ω4 =73.242 Hz,用户在使用该型号液力偶合器时必须避开这几阶共振区。

    0 引言
    液力偶合器是重要的液力传动器件,常用于冶金设备、矿山机械、电力设备、化工及各种工程机械中,具有能实现无极调速、空载启动和过载保护,使用寿命周期长,无谐波影响且节能的特点。由于液力偶合器在实际使用过程中需要特别注意其使用的工作转速必须避开共振区域,因此研究液力偶合器的模态为液力偶合器的使用工况提供指导具有重要意义。液力偶合器的泵轮是主动件,在一般情况下被动件涡轮转速总是低于泵轮,即如果产生振动,泵轮是主要的振动源,故着眼于对液力偶合器的泵轮进行模态分析。

    1 液力偶合器简介

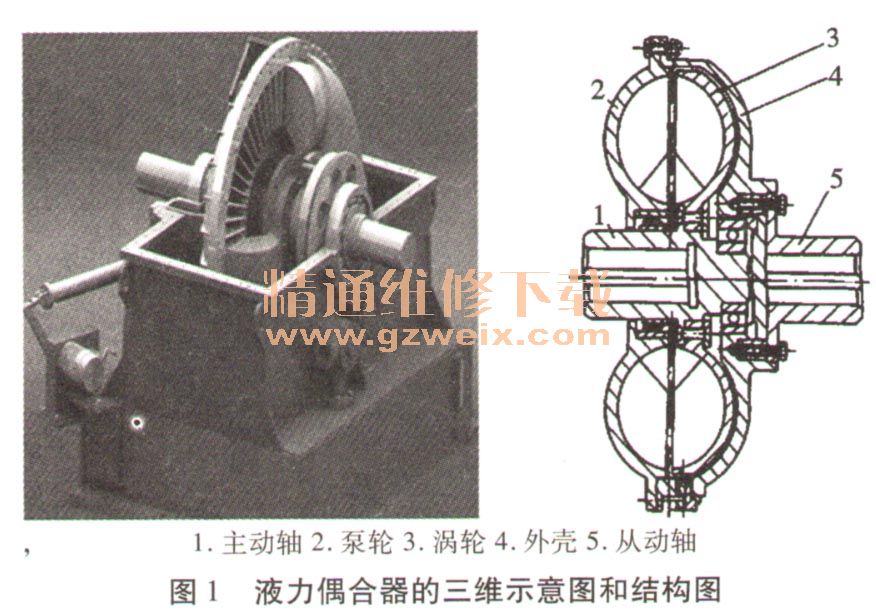

    液力偶合器是一种以液体为工作介质的非刚性联轴器,又称液力联轴器,如图1所示。涡轮与泵轮对称布置,轮内设置一定数量的叶片。外壳与泵轮固定连接成一个密封腔,腔内填充工作液体以传递动力。所配置的易熔塞、易爆塞等安全保护装置,能保证偶合器在超载时不发生事故。泵轮是主动件,涡轮是被动件,泵轮外沿油液的能量大于涡轮外沿油液能量,在此能量差的作用下,离开泵轮后的高速液流紧接着进入涡轮,并作用于涡轮叶片,当克服涡轮转动所产生阻力和负载时,推动涡轮转动,实现将流体能量转换为机械能。

    2  YOTSJ560液力偶合器模态分析
    2.1建立模型

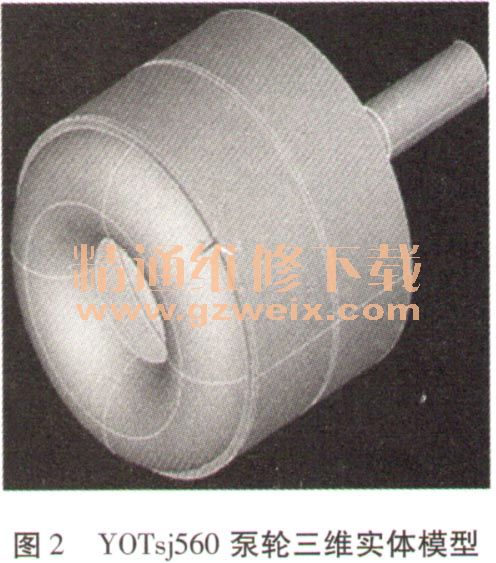

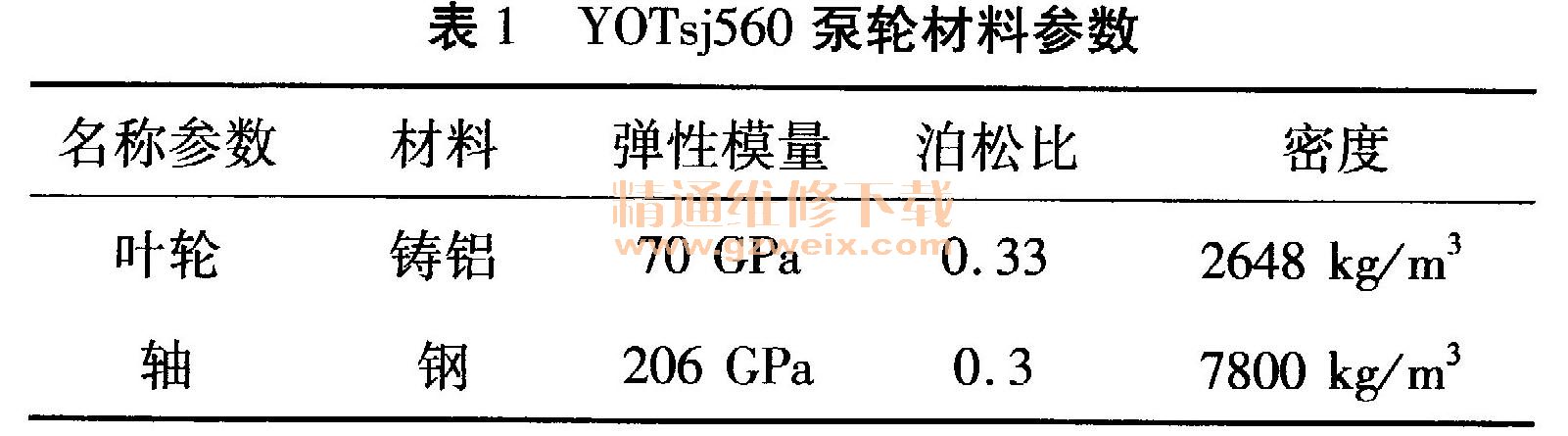

    图2所示为YOTsj560调速型液力偶合器泵轮的三维实体模型。泵轮叶片数为48,直径为90 mm。其结构材料参数如表1。



    通过之前的分析已知腔内所充液体的等效质量为腔内装满液体时的液体质量,由计算得等效质量为140 kg。将液体的质量视为作用在输入轴端面中心的集中质量处理,利用mass21质量单元。
    2.2网格划分

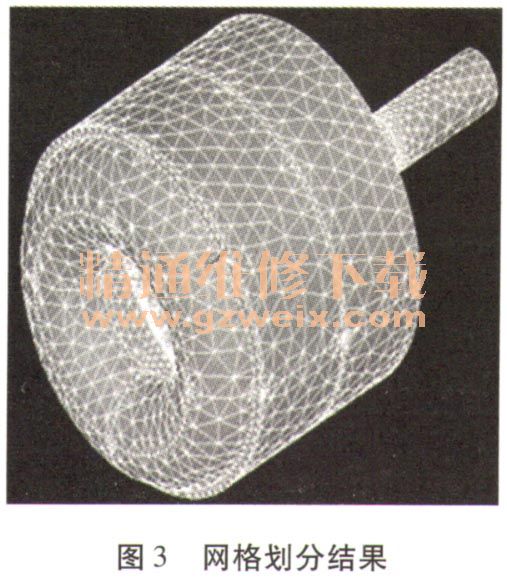

    为了保证结构离散化的计算精度,我们采用具有可塑性、蠕动、膨胀、应力钢化、大变形和大张力的能力的四面体单元solid92。利用ANSYS提供的自由网格划分器,对实体模型自由划分网格,生成可靠的、高质量的体单元,如图3所示。

    2.3模态设置、定义边界条件求解
    在ANSYS中有以下多种提取模态的方法。Block Lanczos法可以在大多数场合中使用,是一种功能强大的方法,当提取中型到大型模型的大量振型时,这种方法很有效,经常应用在具有实体单元或壳单元的模型中,可以很好地处理刚体振型扩展的模态数目应当与提取的模态数目相等,数值为4。在输入轴承和涡轮轴承处施加全约束。

[1] [2]  下一页
