摘要：通过研究大豆种子的带式分选工艺，商品大豆的组合螺旋分选工艺和选后分级工艺，以及大豆精选中的带式分选机、组合螺旋分选机及开式提升机等关键设备的应用，可以显著提升精选后成品净度。

    目前，我国大豆内需过度依赖国际大豆供应，严重影响我国非转基因大豆产业的发展，究其原因是国内大豆产业未形成规模化所至。美国和阿根廷两个大豆主产国，在大豆种子和商品豆精选方面都有成熟的工艺和先进的设备，这是他们大豆产业化生产的重要组成部分，而我国在这一领域缺乏专业的研究，使大豆精选设备远远落后于他们，这也是制约我国大豆产业化生产的重要原因之一。

    1大豆种子精选工艺
    我国原有大豆种子精选加工线一般工艺流程为：风筛式清选机。重力式清选机→螺旋分选机→包衣机→计量包装，这是沿用美国的大豆种子精选工艺。风筛式清选机主要去除种子中的轻杂、大杂、小杂和部分碎半粒，重力式清选机主要去除种子中的并肩石和部分虫蚀粒，剩下的和大豆种子尺寸比重都一样的杂质、碎半粒、虫蚀粒都要经过大豆螺旋分选器去除。实践表明，通过单层多组的大豆螺旋分选机一次分选，很难将上述杂质有效去除，达不到种子所要求的净度。我们研究将上述工艺中的螺旋分选机换成带式分选机，充分发挥带式分选机分选效果好的特点，而其较低的生产率也能满足种子精选的要求，这样经过风筛式清选机、重力式清选机后再经过带式分选机的分选，能够有效去除剩余的碎半粒、虫蚀粒等杂质，大豆种子的净度显著提升，达到国家标准的净度要求，再通过后面的包衣、包衣成膜、计量包装等工序完成整个精选加工过程，这种工艺我们叫作带式分选工艺（见图1）。单台六层的带式分选机生产率在2. 5 t/h，图一中用两台6层带式分选机并联工作来满足整条加工线5 t/h的生产率要求，加工全流程配套无破碎的开式提升机和相应的除尘系统、电控系统，工艺灵活实用，生产应用中取得了良好的效果。

    2商品大豆精选工艺
    我国大豆精选由原先的人工手选发展为先通过复式清选机初选，然后再经过简易大豆螺旋分选机反复清选，最后称重包装，此工艺存在清选效果不好、生产率低、损失大等问题。

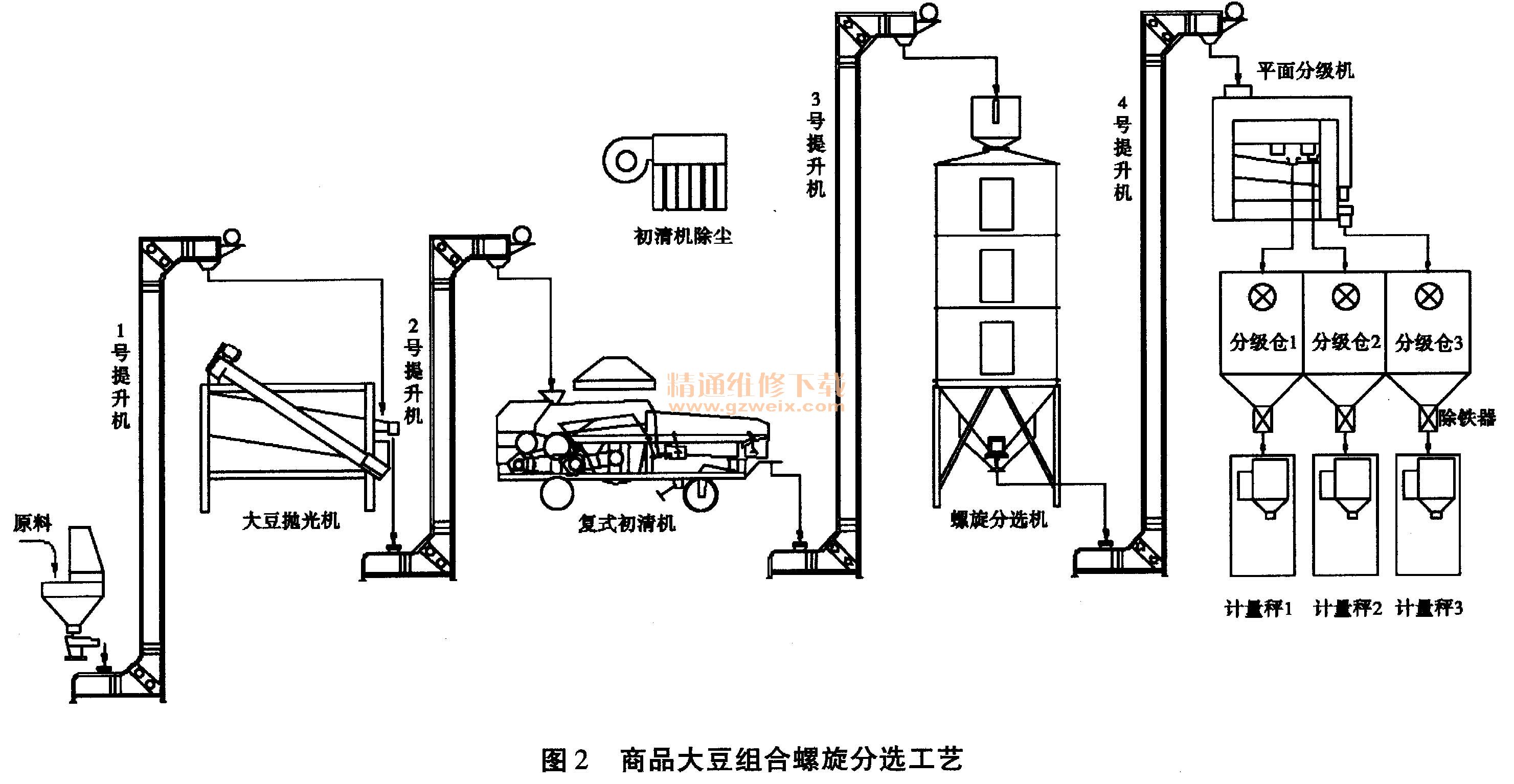

    螺旋分选机和大豆带式分选机的区别就是前者的生产率较高而精选质量稍差，这就表明螺旋分选机较适合于商品大豆作业量大，而净度要求比种子相对较低的特点。虽然大豆螺旋分选机在我国已经较为普及，但多为单组一次清洗过程，这样清选效果往往达不到净度要求，还得经过二次或多次清选才行。我们经过多方考察，研制出一种可以一次上料完成多次清选的组合式螺旋分选机，这样经过初清机。组合式螺旋分选机精选的大豆就能满足相关净度要求，我们把这种工艺称作组合螺旋分选工艺（见图2）。

    经过组合分选机精选的大豆虽然能满足有关商品豆的净度要求，但还存在粒度大小不均的问题。通过研究我们课题组提出采用选后分级工艺（见图2），即通过品面分级机对精选后的大豆按外形尺寸（宽度和厚度）分成2级或3级后再分别进行计量包装的加工工艺。经过分级后的商品豆颗粒均匀，大小一致，产品价格能够大幅飘升，能为农民带来更多的收人，也为我国大豆出口提高了市场竞争力。

   3  关键设备介绍
    3.1大豆带式分选机

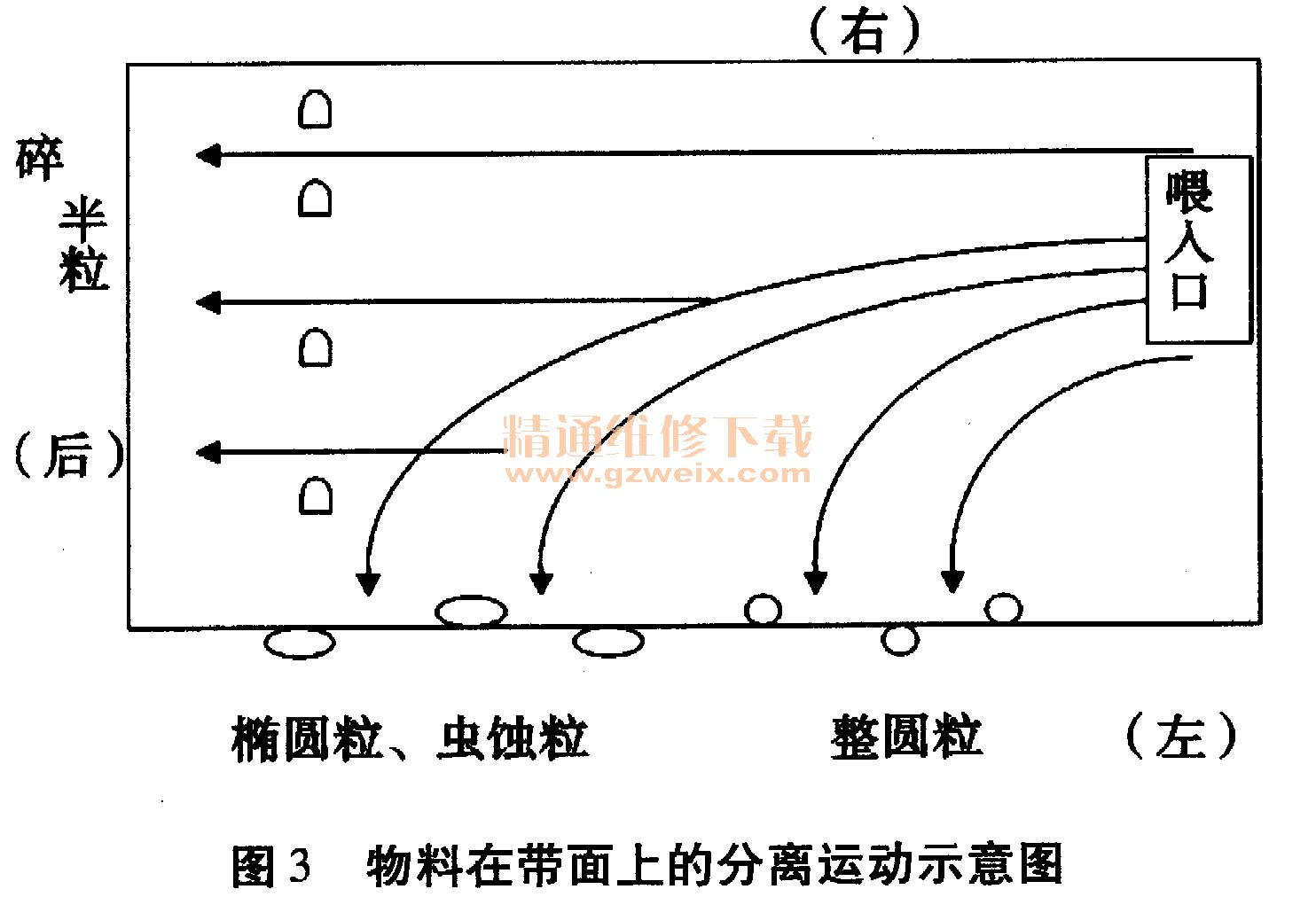

    国内带式分选机是在日本机型的基础上研发出来的，该机主要由底座、机架、传动部分、分粮器、整粒出料斗、驱动滚筒、被动滚筒、选料带、挡料框架、托辊、防护罩、梯子等部分组成。该机以六层或多层带有纵、横向倾角的环形带为工作面，工作时大豆由喂人斗流到转动的环形带上，随带纵向移动的同时受横向倾角的作用作横向滚动，整粒和圆度好的大豆最先结束横向移动落人整粒出料斗中，椭圆和虫蚀粒横向移动时间相对较长，落人中间的接料斗，对于半粒豆、秸秆和土块等杂物不能做横向滚动，随环形带纵向移动落人杂余接料口，物料在带面上的分离运动示意图（见图3）。该机器的特点是分选效果好但生产率较低。

    针对国内外带式分选机喂人系统均采用插板手动分层调节喂人量的设计，我们首创了在喂人部分采用调速微电机驱动，保证多层清选带喂入量同步调节，可根据原粮的净度高低来调节不同的喂人量，从而得到最佳的清选效果。该结构彻底解决了原先插板结构容易堵塞的弊病，保证机器工作中喂入流畅，使用可靠性大为提高，大大减轻了操作人员的调整工作量。
