摘要：介绍了3ZQ-10型中耕追肥起垄机总体结构及技术参数、性能特点、工作原理和主要工作部件的设计，简述了其使用与调整。试验结果表明，该机能满足大马力施拉机配套田间中耕管理机械作业的农艺要求，具有较好的使用价值和推广前景。

    0 引言
    随着农业生产的飞速发展，如何提高土地单位面积的产量越来越受到人们的重视，加强作物田间管理已成为丰产丰收的重要手段。中耕管理作业能及时改善土壤状况，蓄水保墒，消灭杂草，提高地温，促进有机物的分解，为农作物生长发育创造良好的条件。我省属于高寒垄作地区，作物的中耕管理对增产增收具有重要的作用。我省大中型田间中耕管理机的生产滞后，为此研制推广与大马力拖拉机配套的中耕追肥起垄机已是农业生产中急需解决的关键问题。针对玉米、大豆等作物田间中耕管理的农艺要求，研究、生产一种与120～160马力配套的作业幅宽为6300 mm的9垄田间中耕管理机，一次进地完成深松、碎土、施肥、起垄、镇压等项作业，社会效益十分显著。

    1 总体结构及技术参数
    针对课题任务书中提出的主要研究内容、技术关键等，通过对国内外中耕管理机械的深人分析研究，确定项目的总体方案。3ZQ-10型中耕追肥起垄机主要由橡胶支撑轮、划印器、深松铲、施肥箱、方管框架式机架、平行四杆机构、仿形轮、起垄桦、镇压器、护苗板装配、切茬圆盘组合等组成；通过对深松部件和运动参数的研究，开发出一种由滑刀挺杆、施肥管、施肥护板、施肥滑刀等零部件组成的深松铲，能有效地对土壤进行深松耕作，工作可靠，阻力小，入土性能好；通过对碎土铲的结构和参数研究，结合土壤状况，研制出滚笼式镇压器，增强对土壤的松碎能力，降低摩擦系数，有效减轻耕作阻力，节能降耗；通过对机架的结构和参数研究，研制出由机架主梁、加强拉筋、下悬挂焊合、上悬挂销、上悬挂架焊合、下悬挂销、深松铲柄裤焊合等零部件组成的双方管梁框架式机架。通过整机布置与参数的优化研究，达到中耕管理机械的研制工艺流程连续通畅，配置合理。
    1.1结构组成

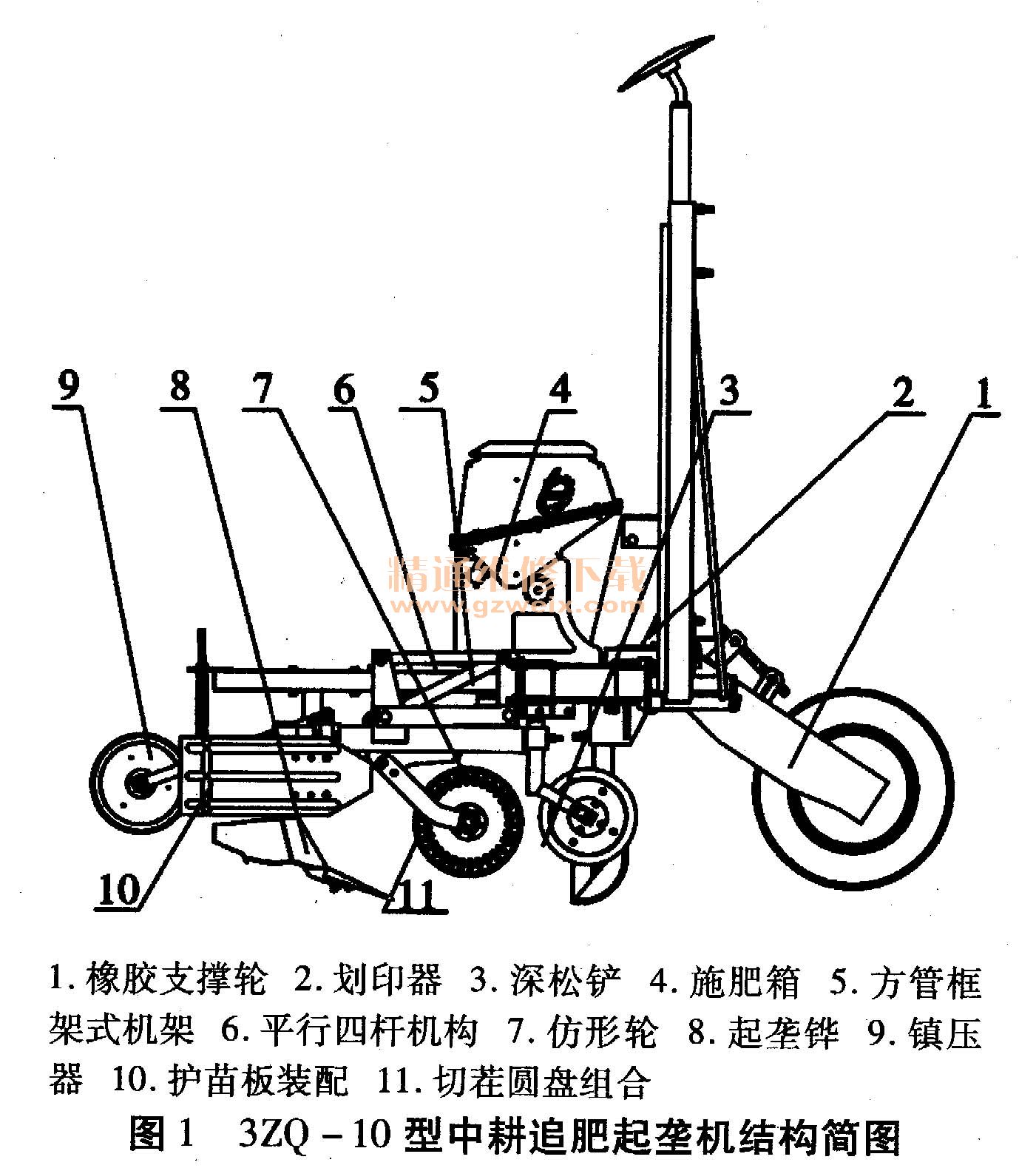

    3ZQ-10型中耕追肥起垄机整体结构简图见图1。

    1.2主要技术指标
    外形尺寸：2570 mm×6580 mm×3000 mm
    配套动力：120～160马力拖拉机
    作业垄数：9垄
    作业幅宽：6300 mm
    生产率：3.6～5.6 hm2/h
    起垄高度：14～16 cm
    施肥部位及深度，：苗侧10～15 cm、深度3～5 cm
    运输间隙：30 cm
    1.3性能特点
（1） 3ZQ-10型中耕追肥起垄机农艺技术先进适用性强，通用性广。通过更换工作部件和改变安装方式，既可施肥中耕除草，又可进行秋后起垄作业，一次进地可同时完成深松、施肥、起垄、镇压等项作业。
    （2）机架采用了双梁矩形框架结构，强度大，刚性好，不变形。整机配置协调紧凑，组件布局合理有序，安装调整方便快捷。
    （3）配备有深松铲施肥部件，可进行深松作业，减少机具进地次数，开沟、脱土性能好，能有效防止部件损坏和拖堆堵塞。
    （4）设计了单作用油缸液压起落式划印器，并采用了三角斜拉伸缩套管式转臂梁和自动卡套限位机构，结构简单，安装调整方便，使用可靠安全。
    （5）施肥传动系统全部采用了六方传动轴和外球面滚动轴承及套筒滚子链，具有刚性好、自动调心、传动阻力小、工作可靠等优点。同时采用了螺旋式肥量调节机构，提高了肥播量调节的方便性和准确性。
    1.4工作原理
    作业流程为：深松。施肥。起垄。镇压。作业时，3ZQ-10型中耕追肥起垄机在拖拉机的牵引下向前行进，橡胶支撑轮转动，支撑轮轴通过链轮、链条带动排肥轴、排肥轮实现排肥，排肥量大小靠排肥轮的有效工作长度来实现。与此同时，深松铲深松的同时，
  由安装在深松铲上的分层施肥器完成深施肥，之后由齿翼式垄作犁体完成起垄作业，由滚笼镇压器完成镇压作业。该机的行距、施肥量、深松深度等均可在一定范围内调节，可以满足农业高产栽培技术的农艺要求，该机设有仿形装置，保持深松、施肥的一致性。
