喷杆喷雾机的主要工作部件由液泵、药液箱、喷头、防滴装置、搅拌器、喷杆析架机构和管路控制部件等组成。喷头在整个喷雾过程中只是一个体积很小的部件，但却是最为重要的部件之一，雾滴的大小、密度、分布状况等在很大程度上都由喷头的类型、大小和质量决定。
    1喷头的类型与材料
    喷头从形状上可分为扇形喷头、锥形喷头、文丘里喷头三种。
    1.1扇形喷头

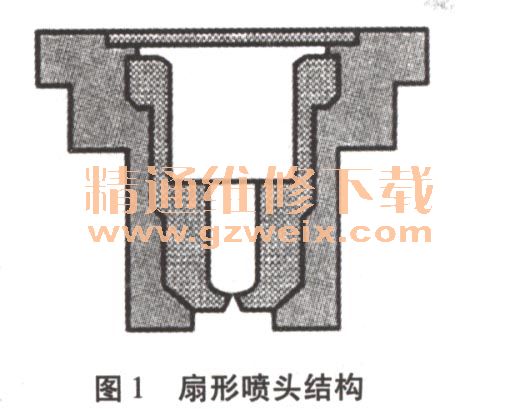

    扇形喷头是在实流喷头的基础上对喷头切开形成的。大型喷杆喷雾机的喷头以扇形喷头为主，能产生由细到中等的雾滴，有非常好的覆盖效果，可最低限度的控制飘移，喷雾角分为25°、65°、80°和110°等。小角度喷头穿透力强，主要用于带状喷雾，但分布的均匀性不如大角度喷头，目前在大型喷杆喷雾机上使用最广泛的是110°的喷头。其结构如图1所示。

    1.2锥形喷头
    锥形喷头是使液体在喷腔内绕喷孔轴线旋转，液体喷出后受到离心力的作用四面分开，由于雾滴的飞行方向与它原来的运动轨迹相切，因此形成了一个圆锥体。锥形喷头可分为空心和实心锥形喷头两种。空心锥形喷头用于喷量较小的场合，实心锥形喷头的喷量相对较大。锥形喷头主要用于背负式喷雾机和园林喷雾机上，其结构紧凑，喷流角度为30°～120°。产生的喷雾分布均匀，喷雾液滴大小为中等到偏大。这种均匀的喷雾分布效果来源于独特的叶片设计，大而通畅的流道和先进的喷流控制特性，对于要求覆盖一个区域的喷流应用领域，能发挥极佳的效果。
    1.3高压防飘移喷头

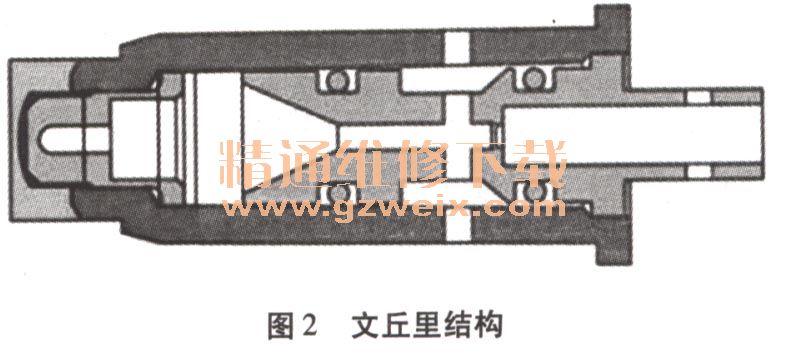

    高压防飘移喷头是通过特殊的文丘里吸气结构，可产生大量的充气雾滴，物理地增加雾滴的重量，极大地降低了雾滴的可飘移性。同时，当雾滴接触到作物目标时气泡炸裂，在作物表面又能形成非常好的药液覆盖。高压防飘移喷头具有十分宽泛的压力范围：2～8kgf，此喷头更适合高速作业的自走式喷雾机。其结构如图2所示。

    1.4喷头的材料
    喷头的寿命取决于喷头的材料、药液的理化性质、喷雾压力、剂型等多种因素。喷头磨损及损伤以后会导致流量、喷雾角度、雾滴大小都要发生变化。喷头的质量主要体现在喷孔的尺寸精密度、材料和光洁度，材料决定使用寿命；光洁度好可以减少堵塞；喷孔尺寸精密度决定流量、喷雾形状、雾滴大小及分布均匀性等关键因素。

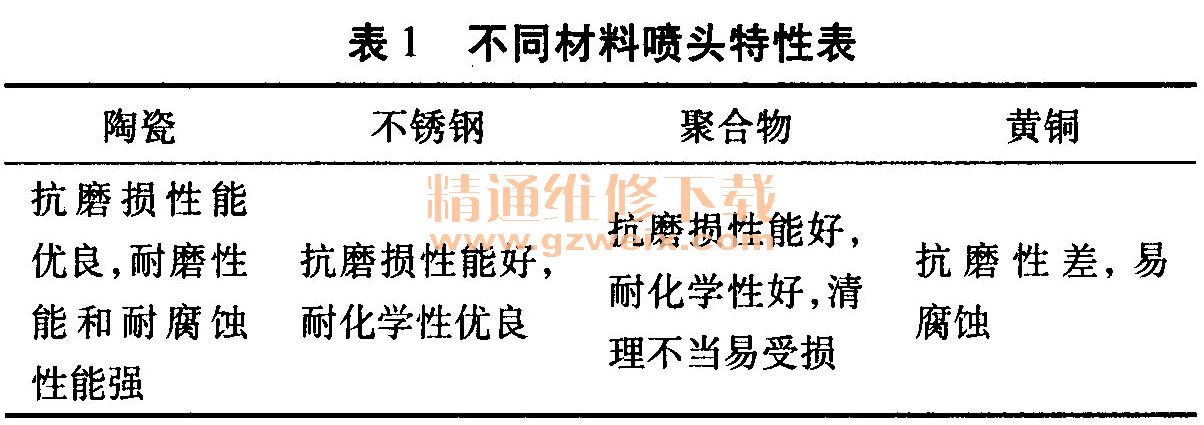

    喷头的材料主要有黄铜、不锈钢、聚合物、陶瓷等。喷头的材质决定了喷头寿命，一般黄铜喷头寿命100 h，聚合物300 h，不锈钢、陶瓷、聚合材料400 h。最初喷头的材料主要由铜制造，由于铜制成的喷头易磨损，以致使用寿命短，现在已经很少采用。随着材料技术的不断发展，不锈钢、聚合物、陶瓷等新材料相继用于喷头的生产，延长了喷头的使用寿命。尤其是聚合物由于具有耐磨、耐腐蚀、价格低廉的优点得到了广泛的应用。各种材料喷头的特性如表1。

2喷雾雾滴

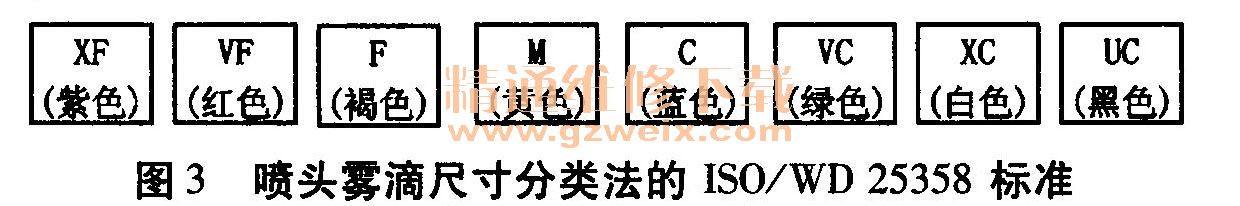

    喷雾是由从喷头出来的雾滴组成，喷头的喷雾效果跟雾滴尺寸有关。所有的喷头都会产生一系列尺寸的雾滴。雾滴的尺寸差别可达数十倍，可用精密的激光仪器测量（平均粒径、PMS、相位多普勒粒子分析仪、牛津激光），单位用微米表示。雾滴尺寸直接影响到虫害及疾病控制和飘移控制。在给定压力下，减小雾滴尺寸50%，则形成8倍数量的小雾滴。小的雾滴能提高对作物的覆盖率，更容易被叶片的小绒毛和害虫吸收，但太小的雾滴在喷洒过程中会蒸发掉一部分，且抗飘移性和穿透性差，到达不了目标。由此可见雾滴的尺寸是喷雾质量高低的一个重要指标。国际上根据扇形喷头雾滴的大小将雾滴尺寸分为：极细、非常细、细、中等、粗、非常粗、极粗、特别粗八级，分别用不同的颜色表示（如图3）。

3喷头的布置

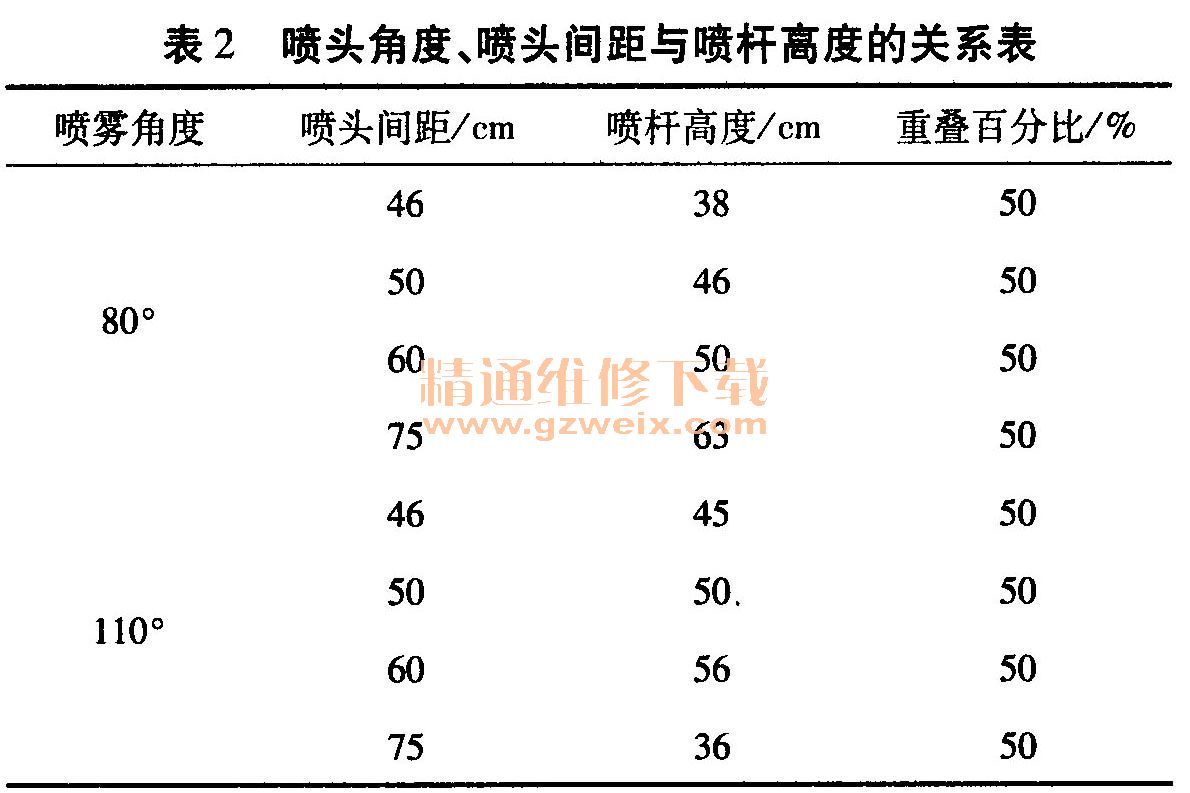

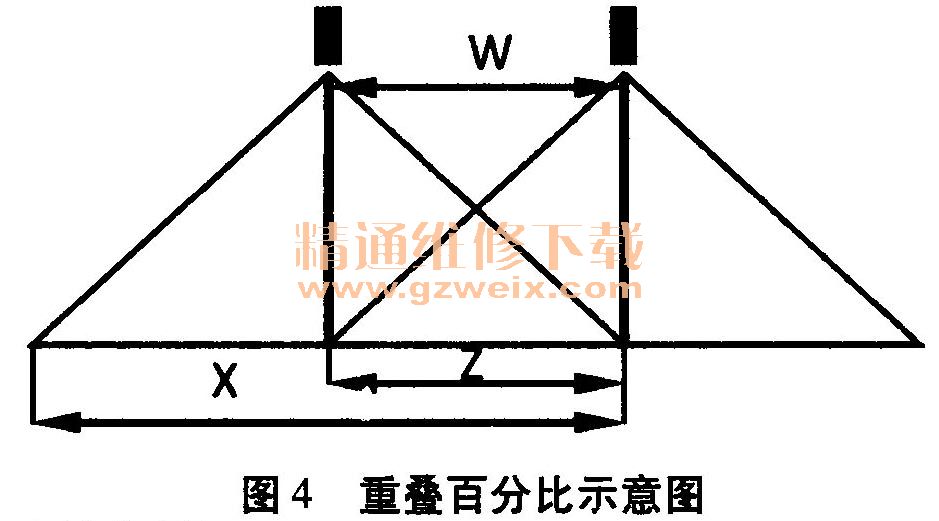

    喷头和喷杆的连接可分为干式连接和湿式连接。喷头在喷杆上的安装要与地面平行，高度要适当，过低因受地形影响容易造成漏喷，过高受风力影响雾滴覆盖也不均匀，喷头一般距地面高度40～60 cm，喷头喷雾扇面与喷杆要成10°，两个扇型喷头喷雾扇面在地面应重叠30％～50%（如图4），这种布置在整个喷幅内雾量分布最为均匀，喷头角度、喷头间距与喷杆高度的关系如表2。重叠百分比计算公式为：



              Z＝（X－W） /X ×100
式中Z一重叠百分比；
      W一喷头间距（英寸或厘米）；
      X-喷雾形状宽度（英寸或厘米）。
4喷头流量

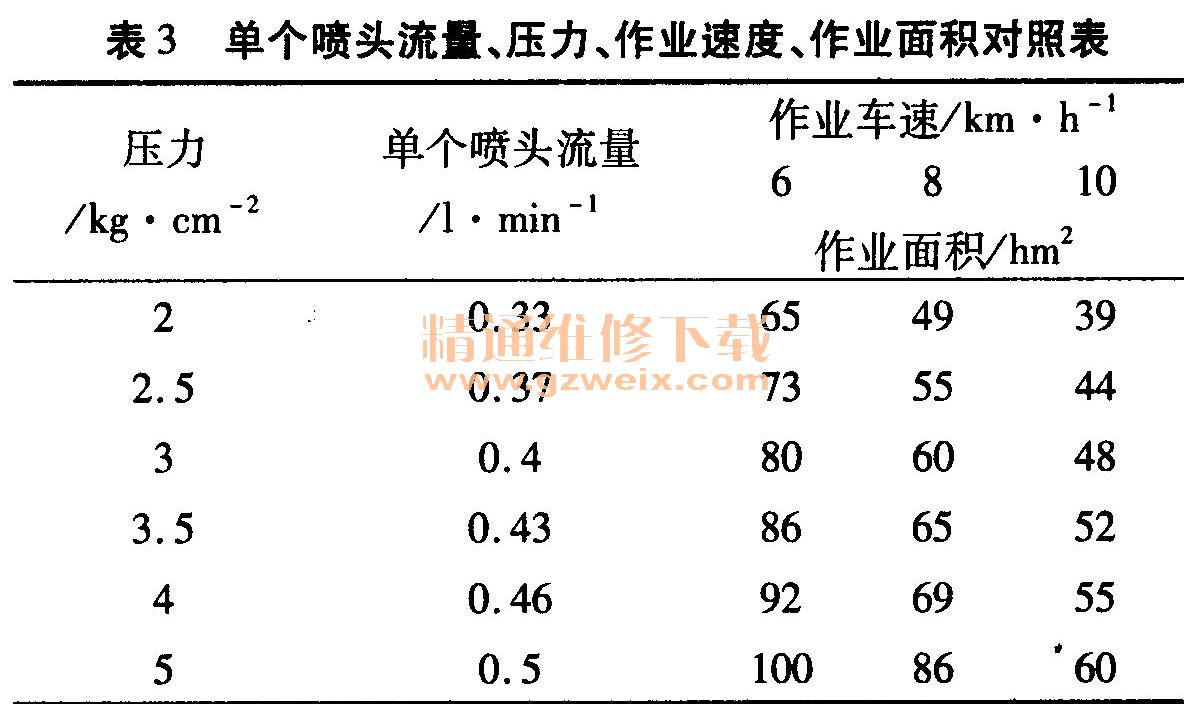

    按田间作业的要求，定好压力的挡位，在平地启动喷雾机实测喷雾机喷头一分钟单口流量，检查是否符合设计要求。Teeletl 1001. 8001型单个喷头流量、压力、作业速度、作业面积对照如表3，喷液量计算公式如下：



式中I一单个喷头流量／/1·min-1；
      L一每公顷的喷量／/1·hm -2 ;
      s一作业车速／km·h-1；
      W一如全覆盖喷雾W是喷头间距；如单喷头或
          无喷杆喷雾W是喷雾宽度；如定向喷雾W
          是每垄的喷头数除以垄距的数值／m，
    例：目标作业量是100 1/hm2 ，喷头间距（全覆盖）是0.05 m，作业车速是8 km/h;用以上数据代入的公式进行计算：

    5喷头品牌及选择
    目前，国外主要的喷头生产商有丹麦HARDI、美国SPRAYING SYTEM、英国LURMARK等公司，他们生产的喷头已销往世界各地。我国的国产喷头一是种类少，二是性能无保证，与进口喷头相比喷雾量不准确，喷洒不均匀，使用寿命短，从整体喷雾质量上比较还有较大的差距。
