4YZ-3型玉米收获机使用与维修
来源:农机使用与维修  作者:佚名  2018-02-05 10:19:25



    摘要:4YZ - 3型自走式玉米收获机为不对行收获,适用于地形复杂、地块小、种植行距不统一的地区,因此应用较广泛。论述了4YZ-3型玉米收获机主要工作装置的工作特点,分析了其使用要点及常见故障的排除。

    1 主要工作装置
    1.1摘穗装置
    4YZ-3型玉米收获机采用卧式摘穗辊,由一对纵向斜置(与水平线成35°~40°)的摘辊组成,两辊的轴线平行并具有高度差。两摘辊之间的间隙约为茎秆直径的30%~50%,移动摘辊前轴承可以调节间隙,调节范围为4~12 mm。工作中,茎秆在两摘辊之间沿轴向移动时被向下拉伸,由于茎秆的拉力较大(1000~1500 N ),而果穗与穗柄的连接力及穗柄与茎秆的连接力较小(约500 N)。因此果穗在两摘辊碾拉下被摘落。果穗一般在它与穗柄的连接处被揪断,并剥掉大部分苞叶。

    1.2剥皮装置
    玉米收获机上的剥皮装置为辊式,它由若干对相对向内侧回转的剥皮辊和压送器组成。剥皮装置工作时,压送器缓慢地回转或移动,使果穗沿剥皮辊表面徐徐下滑。由于每对剥皮辊对果穗的切向抓取力不同(上辊较小,下辊较大),果穗便回转。果穗在回转和滑行中不断受到剥皮辊的抓取,将苞叶撕开,并从剥皮辊的间隙中拉出。
    1.3茎秆粉碎装置
    茎秆粉碎装置的工作过程:玉米收获机通过动力输出轴经万向节将动力传至茎秆粉碎装置的变速箱,经过两级加速后带动切碎刀轴高速旋转,均布在刀轴上的刀片随之高速旋转,对茎秆进行冲击砍切、锤击破碎,并将碎茎秆均匀抛撒。为提高粉碎效果,在刀轴上方配置的钢板罩壳内壁上装有定刀片,并与动刀片交错对应配置。在刀体旋转带动和由于刀体旋转而产生的负压的共同作用下,茎秆被带入机壳内,受到冲击砍切和剪切撕拉,从而保证了茎秆的切碎质量。

    2 试运转

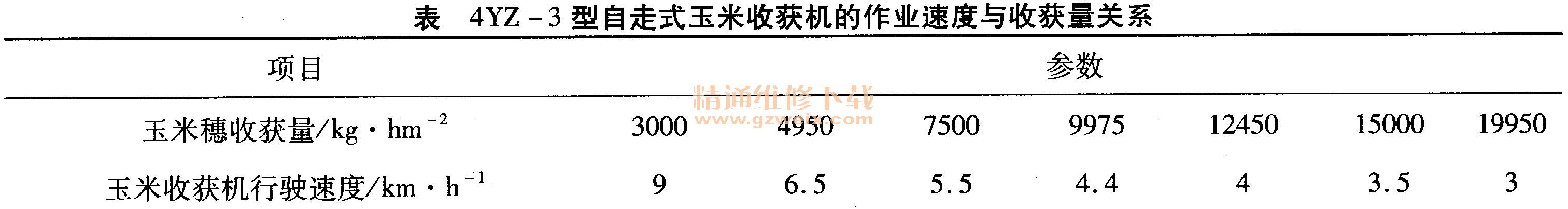

    收获机在正式作业前,要进行试运转,以检查机器各部分技术状态是否正常,并使各摩擦面得到磨合。玉米收获机的试运转包括空载试运转和作业试运转。玉米收获机就地空运转时间应不少于3h,行驶空试时间不少于1h。作业试运转时,在最初工作的30 h内,建议收获机的速度比正常的工作速度低20%~25%,正常的作业速度可按各型号说明书中推荐的工作速度进行。下表为4YZ-3型自走式玉米收获机的作业速度。

    当试运转结束后,要彻底检查各部件的装配紧固程度、总成调整的正确性及电气设备的工作状况,更换所有减速器和闭合齿轮传动箱中的润滑油。
