2BSF-9型水稻旱直播机的结构原理及使用维护
来源:农机使用与维修  作者:佚名  2017-10-31 09:06:40

    摘要:2BSF -9型水稻旱直播机是根据水稻旱地直播种植技术研制开发的一种水稻种植机械。该机可在旱整平的水田地块中,一次完成平地、开沟、播种、施肥、覆土、镇压等多项作业。本文论述了该机的结构、工作原理、使用、调整、保养、常见故障及排除方法。

    2BSF-9型水稻旱直播机(以下简称直播机)是黑龙江省水田机械化研究所与省农业科学院根据我省的水稻直播种植技术的推广需求而研发的水稻旱直播机。该机在水田旱整地完好的土壤中作业时,可一次完成平地、开沟、播种、施肥、覆土、镇压等联合作业。该机具有播种施肥均匀、省种、省肥及经济效益高等优点。该机的研究应用,一定会推动我省水稻旱直播种植技术的快速发展。

    1 主要技术参数
    型号:2BSF-9;
    配套动力:36.8~58. 8 kW;
    外形尺寸(长×宽×高):1560 mm×1570 mm×1350 mm;
    挂接方式:三点悬挂;
    工作幅宽:180 cm;
    行距:20 cm;
    行数:9行;
    播种(施肥)形式:条;
    最大播种量:450 kg/hm2;
    最大播肥量:225 kg/hm2225 kg/hM;
    播种深度:10~30 mm;
    播肥深度:30~50 mm;
    纯工作效率:0.8~1.2 hm2/h;
    机重:285 kg。

    2 主要构造及工作原理
    2.1主要结构

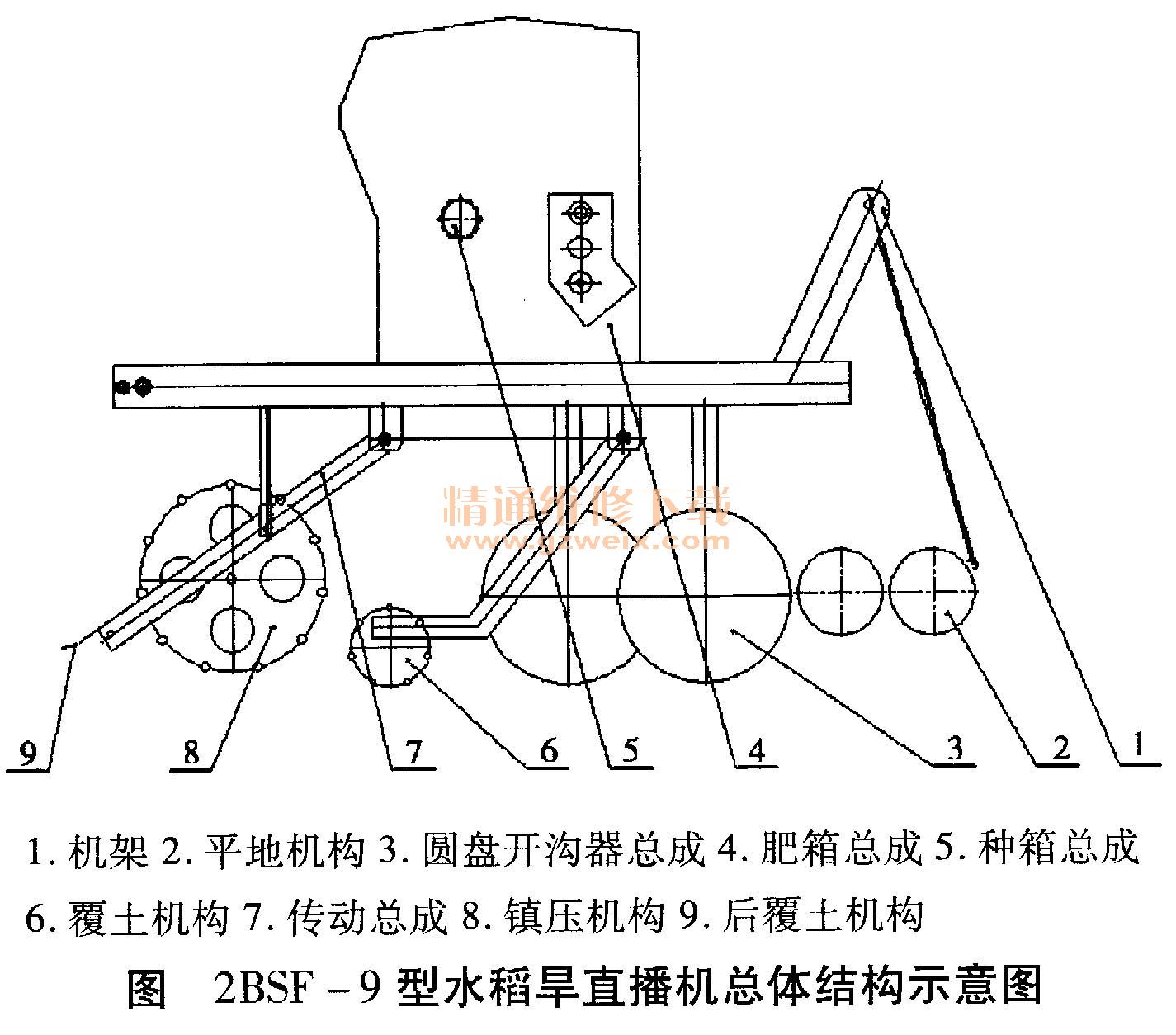

    直播机的主要结构如图所示。由种箱总成、肥箱总成、机架、平地机构、传动总成、圆盘开沟器总成、覆土机构、镇压机构、后覆土机构等组成。

    2.2工作原理
    直播机与拖拉机通过相互之间的悬挂机架连接组合成作业机组,根据当地水稻旱地直播的农艺要求,对播种量及施肥量进行相应的调整后就可进行作业。工作原理是:机组的前进动力由拖拉机牵引,当机组前进时,直播机后端处的镇压轮转动,通过传动总成中相关部件驱动直播机上的播种部件和播肥部件工作,通过播种轮和播肥轮将种箱和肥箱中的水稻种子和化肥均匀排出,经过输种管和输肥管,以自由落体形式落入双圆盘开沟器在地面上开出的沟内,以条播形式施人沟内,双圆盘开沟器同时设有排种口和排肥口,排肥口在前,排种口在后,作业时,首先进行播肥,其次进行播种,且施肥深度比播种深度大3 cm左右。直播和后端的覆土机构将播好的种子和肥料进行覆土,然后由后端的镇压机构进行镇压保墒。2BSF-9型水稻旱直播机可一次完成平地、开沟、施肥、播种、覆土及镇压作业,满足了水稻旱地直播及同时施肥作业的要求。
