三、应用处理器及工作原理
2013年，在苹果公司新品发布会上，最为亮眼的当属iPhone 5S搭载的采用64位架构的A7处理器了，如图23所示。
增加的寄存器，让A7的计算更有效率，显著提高了编码和解码这类计算任务的表现。同时，更高的时钟速度和改进的GPU将使新的iPhone 5S产生质的飞跃。但是64位处理会消耗更多的内存。
3.1 应用处理器电路框图
iPhone 5S手机的应用处理器是CPU＋PSRAM模式，是整机的中央处理器，由整机系统的核心运算和控制＋系统运行内存组成，主要功能包括：
（1）整机系统的核心算术和逻辑运算；
（2）存储器（内存PSRAM，开机引导程序存储器，大容量程序存储器NAND FLASH）管理；
（3）I/O端口管理与数据交换（I2C、I2S、UART、SDIO、GPIO、USB、MIPI等）；
（4）外围设备的管理以及控制；
（5）其他逻辑控制；
（6）DDR内存（1GB）叠加在CPU上构成POP。
在iPhone 5S手机中，除了射频部分外，所有的功能都是由应用处理器U1 AP直接控制完成的。从电路结构来看，可以分为显示模块（包含摄像头部分）、多进多出控制模块、存储器模块、传感器模块、音频模块和电源模块等。

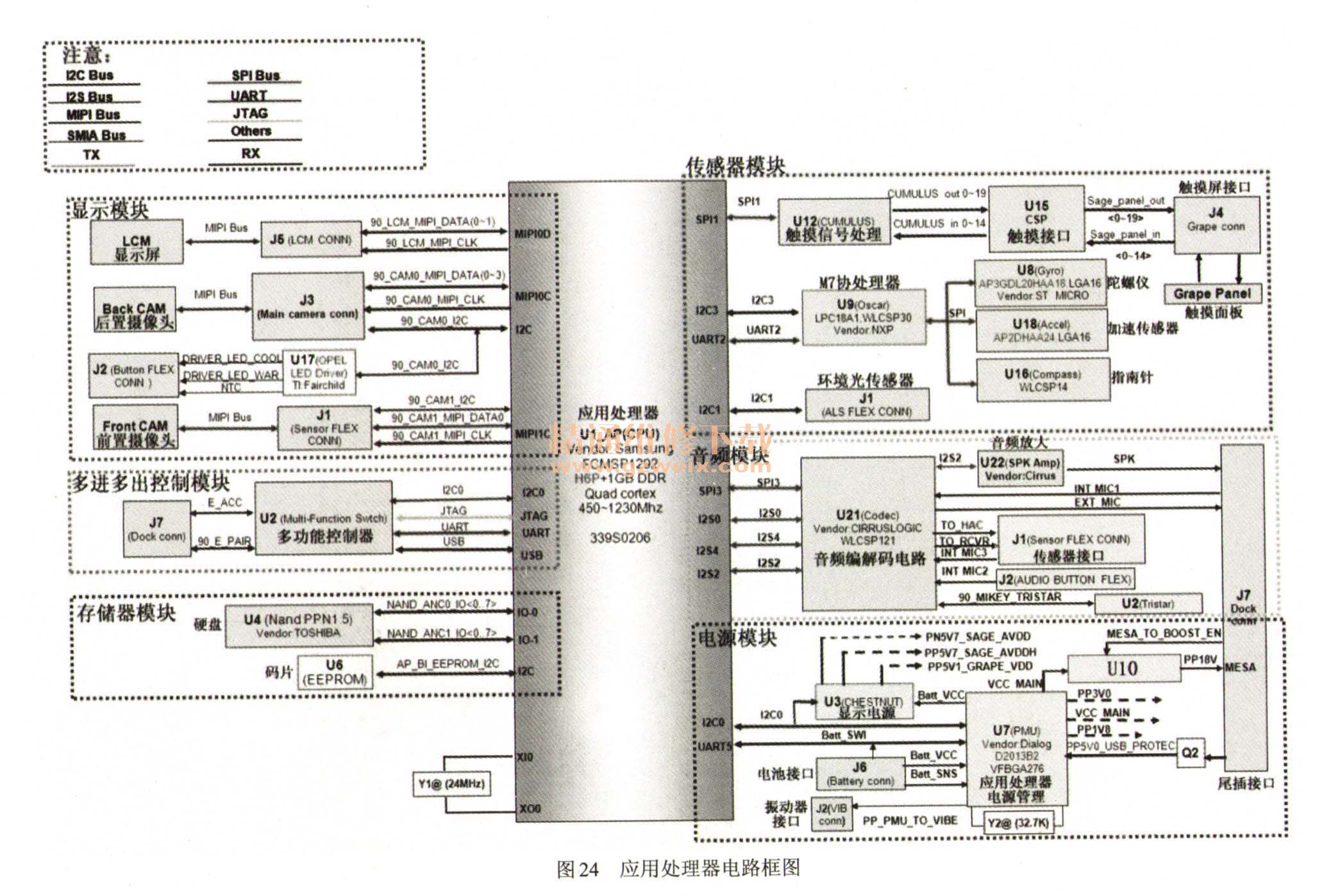

iPhone 5S手机应用处理器电路框图如图24所示。
iPhone5S手机的应用处理器电源电路集成了供电和充电这两部分功能，为应用处理器电路提供各种供电需求，具体功能描述如下：
（1）将USB或BATT电压转换成应用处理器部分电路所需的各种工作电压；
（2）产生CPU复位信号；
（3）RTC时钟基准；
（4）具备电压控制（输出、关闭）功能及马达接口；
（5）电池充放电管理；
（6）USB供电模式；
（7）温度检测。
1．电源电路开机时序
iPhone 5S手机电源电路开机时序如图25所示。
电源电路开机时序如下：
（1）电池直接给电源管理器供电，电源管理器输出PP1V8 Always电压至开机触发脚，此时做好开机准备。
（2）按下开机键开机触发引脚电平被拉低，触发电源管理器开始工作电源管理器输出各组电压给各个模块正常供电。
（3）当CPU供电正常，CPU工作时开始为CPU提供工作频率，同时电源管理器给CPU输入复位信号，当CPU完成复位后开始读取NAND Flash的开机引导程序并进行开机自检。
（4）CPU开机自检通过后，会输出开机维持信号给电源管理器，使电源管理器输出稳定的电压给各个模块供电。
2．电源供电
应用处理器电源U7供电电压由电池接口J6的5、6脚提供，电池接口如图26所示。
当接入充电器时，充电电压信号PP5V0＿USB CONN经过Q2、U2送到电源管理芯片U7的L1、L2、M1、M2脚。
电源管理芯片U7的G1、G2脚输出PP VCC MAIN电压，分别送到显示电源U3、LCD背光U23、MESA升压芯片U10等电路。电源管理芯片U7分别输出多路Buck、VLDO电压为各部分芯片提供供电。

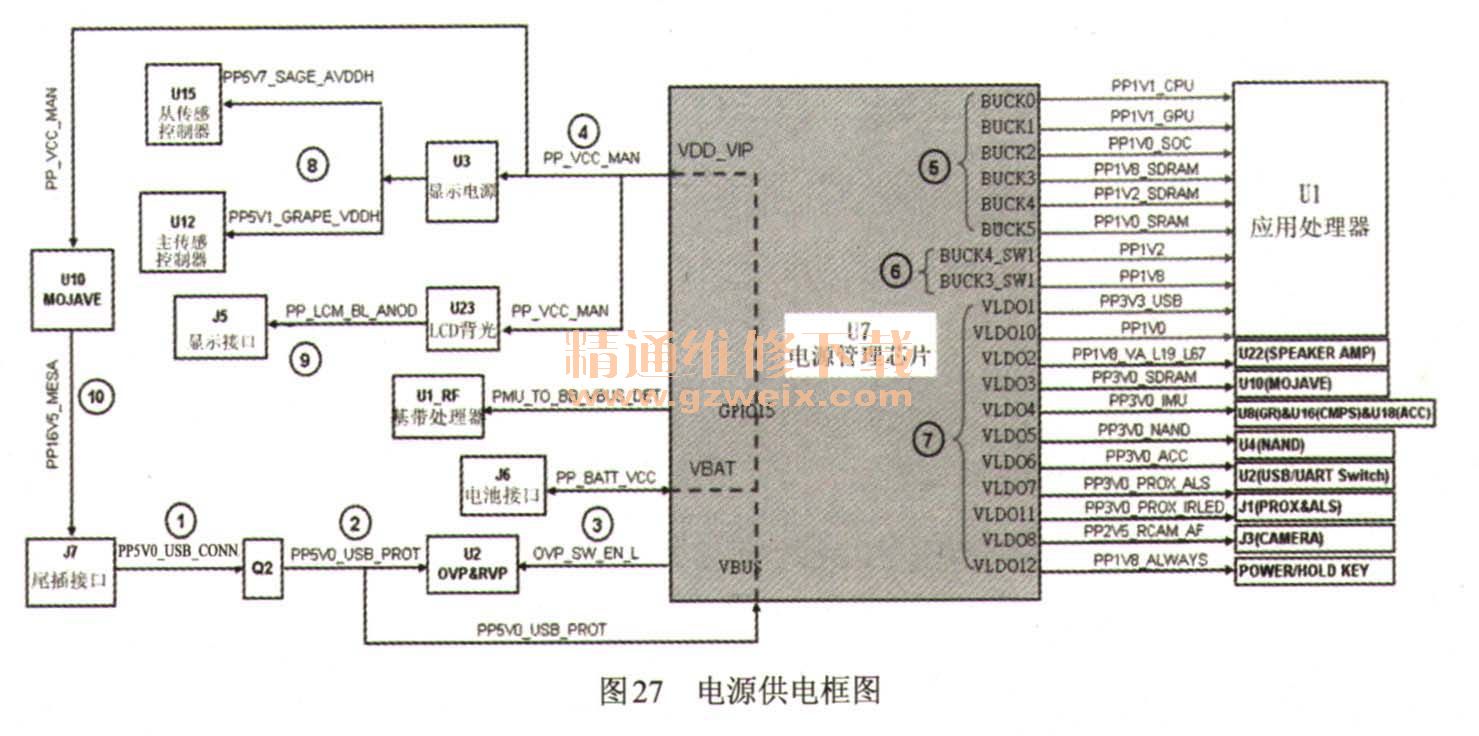

电源供电框图如图27所示。
3．充电电路
当插入充电器后，PP5V0 USB CONN电压通过Q2转变为PP5V0 USB＿PROT电压输入电源管理芯片U7和多功能开关U2，U2发送一个OVP SW EN L信号给U7，U2检测PP5V0 USB PROT的电压在所规定的范围内，正确则U2导通，发送一个PMU HOST RESET信号给U7，使U7正常工作，同时接上电池，电池输断个PP BATT VCC电压给U7，U7发送一个PMU SENSE信号检测PP BATT VCC电压，如果PP BATT VCC电压不够则PP5V0 USB PROT电压通过PMU开始为电池充电。
充电电路框图如图28所示。

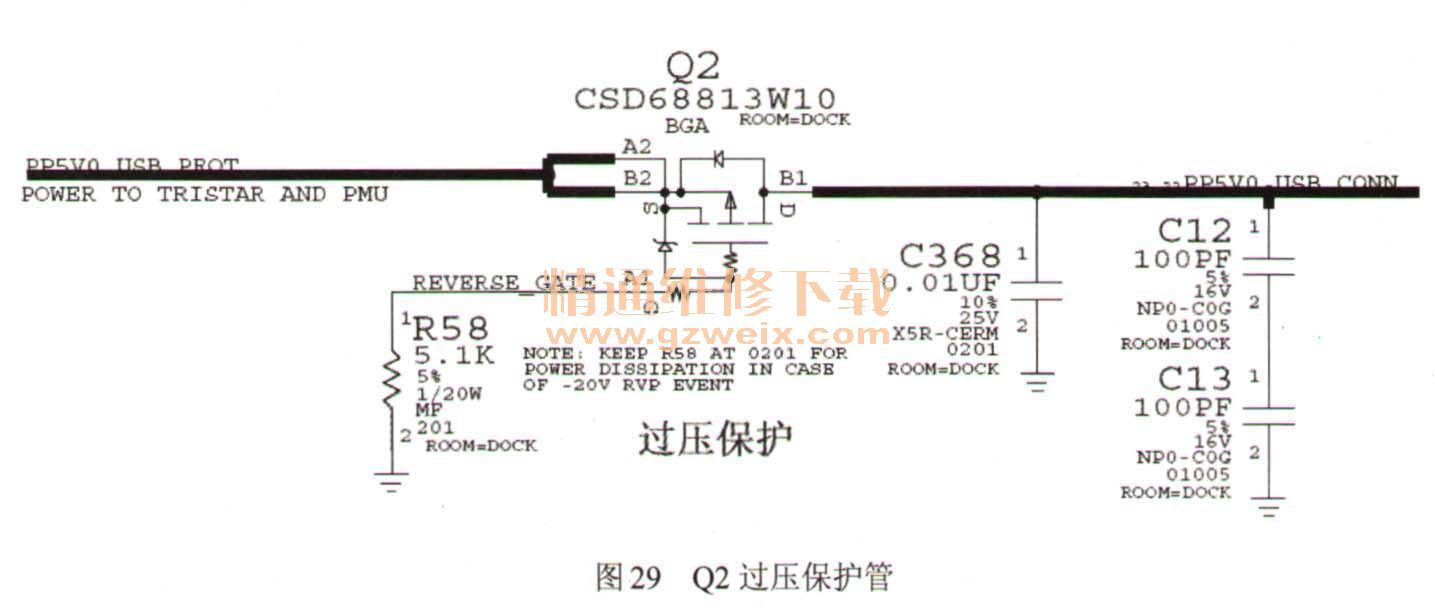

Q2是充电电压过压保护管，避免充电电压过高对手机芯片造成损害，应急维修的时候Q2可以短接，Q2过压保护管如图29所示。
