7. LTE BAND 3电路分析
LTE BAND 3支持4G（1710-1880MHz）频段。
LTE BAND 3接收通道信号，由天线接收进来后，经天线接口J4 RF、天线开关U2000 RF送至BAND 3功率放大器U23 RF，接收信号50 B3 DUPLX R由U23 RF输出后送至射频处理器U3 RF，解调出基带 I/Q信号后送至基带处理器。
LTE BAND 3发射通道信号50 B3 B4 TX SAW IN，由射频处理器U3 RF输出后，经发射滤波器U9 RF滤波，送至功率放大器U23 RF进行放大，输出50 B3 DUPLX ANT发射信号经U2000 RF再经天线发射出去。

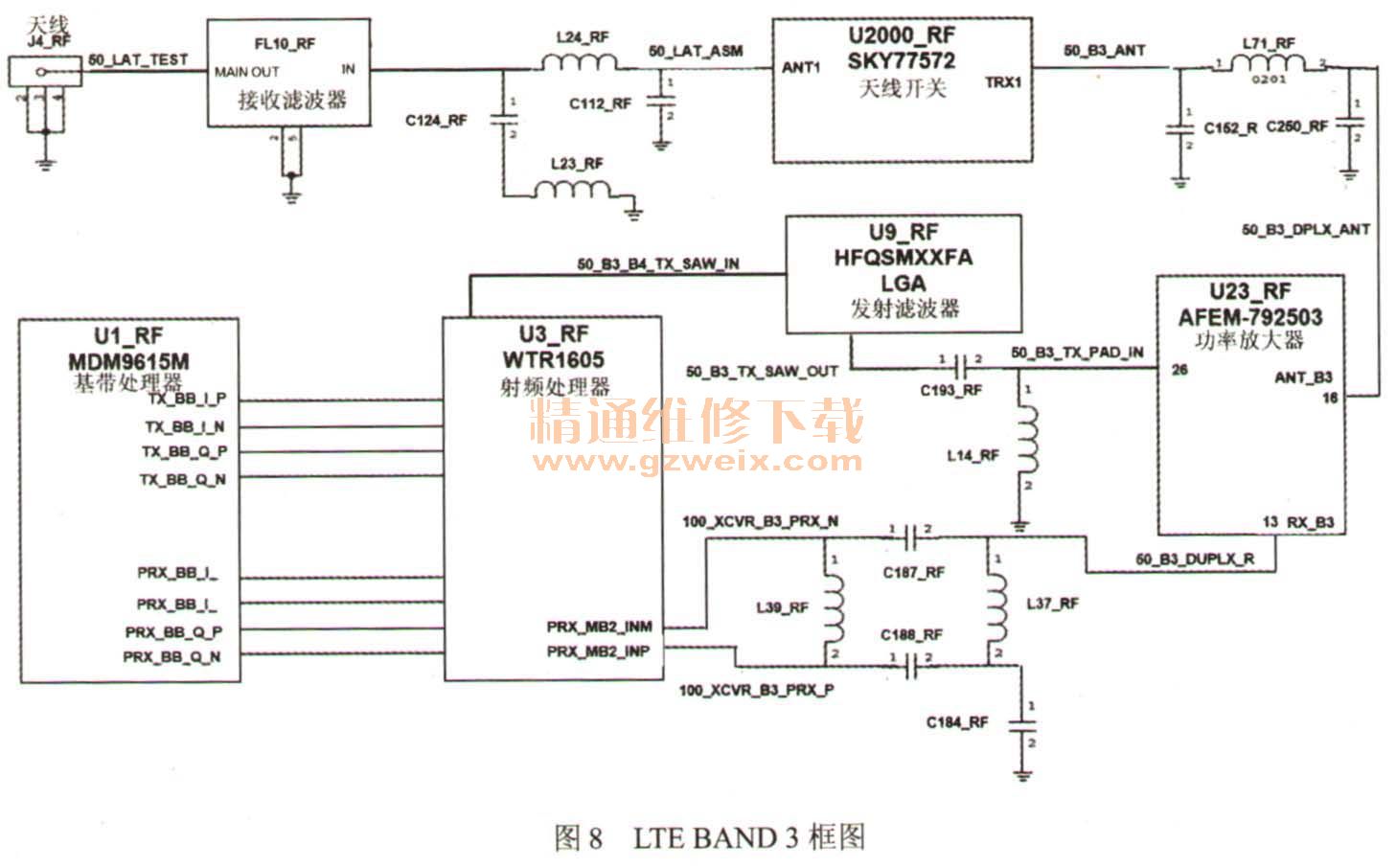

iPhone 5 S手机LTE BAND 3框图如图8所示。
8. LTE BAND 13、BAND 17电路分析
4G LTE BAND 13（746-787MHz）接收通道信号由天线接收进来后，经天线接口J4 RF，滤波器FL10 RF、天线开关U2000 RF送至LTE BAND 13功率放大器U1317 RF，接收信号100 B13 DUPLX RX P，100 B13 DUPLX RX N由1317 RF输出后送至射频处理器U3 RF，解调出基带I/Q信号后送至基带处理器。发射通道信号50 XCVR B13 B17 B20 TX由射频处理器U3 RF输出后，经发射滤波器FL2 RF滤波，送至功率放大器U1317 RF进行放大，输出50 B17 DPLX ANT再发射信号经U2000 RF，FL10 RF经天线发射出去。
4G LTE BAND 17（704-746MHz）接收、发射通道信号流程与4G LTE BAND 13类似，不再赘述。
iPhone 5S手机的LTE BAND 13、LTE BAND 17框图如图9所示。
9. LTE BAND 20电路分析
4G LTE BAND 20频率范围为796-857MHz。接收、发射通道信号流程与LTE BAND 13、LTEBAND 17类似，在此不再赘述。

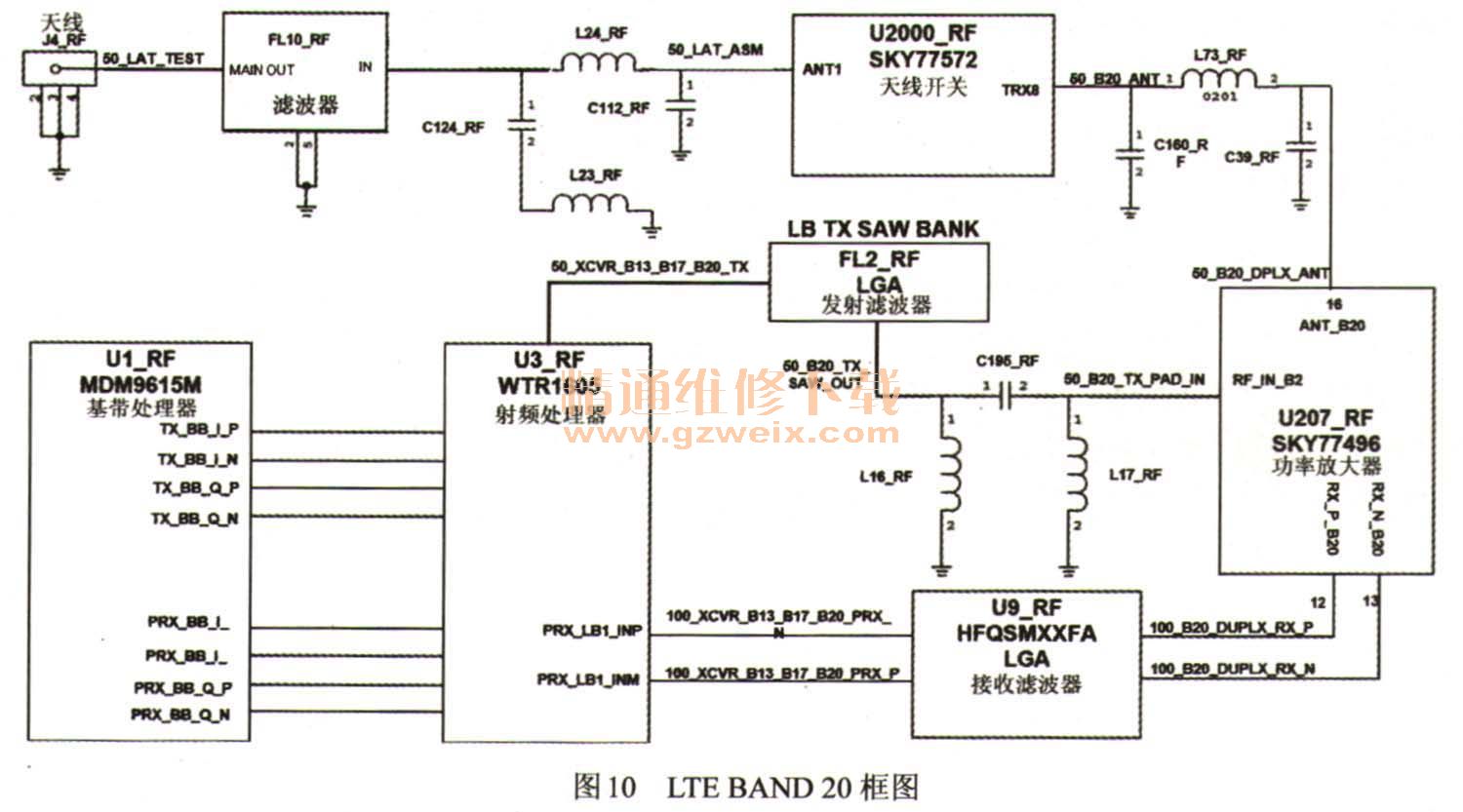

iPhone 5S手机LTE BAND 20框图如图10所示。
以上以框图的形式介绍了iPhone 5S手机射频电路的工作原理及信号流程，通过上面的介绍，应该了解和掌握如何区分2G、3G、4G信号及其工作流程。
1.3 WLAN/蓝牙电路

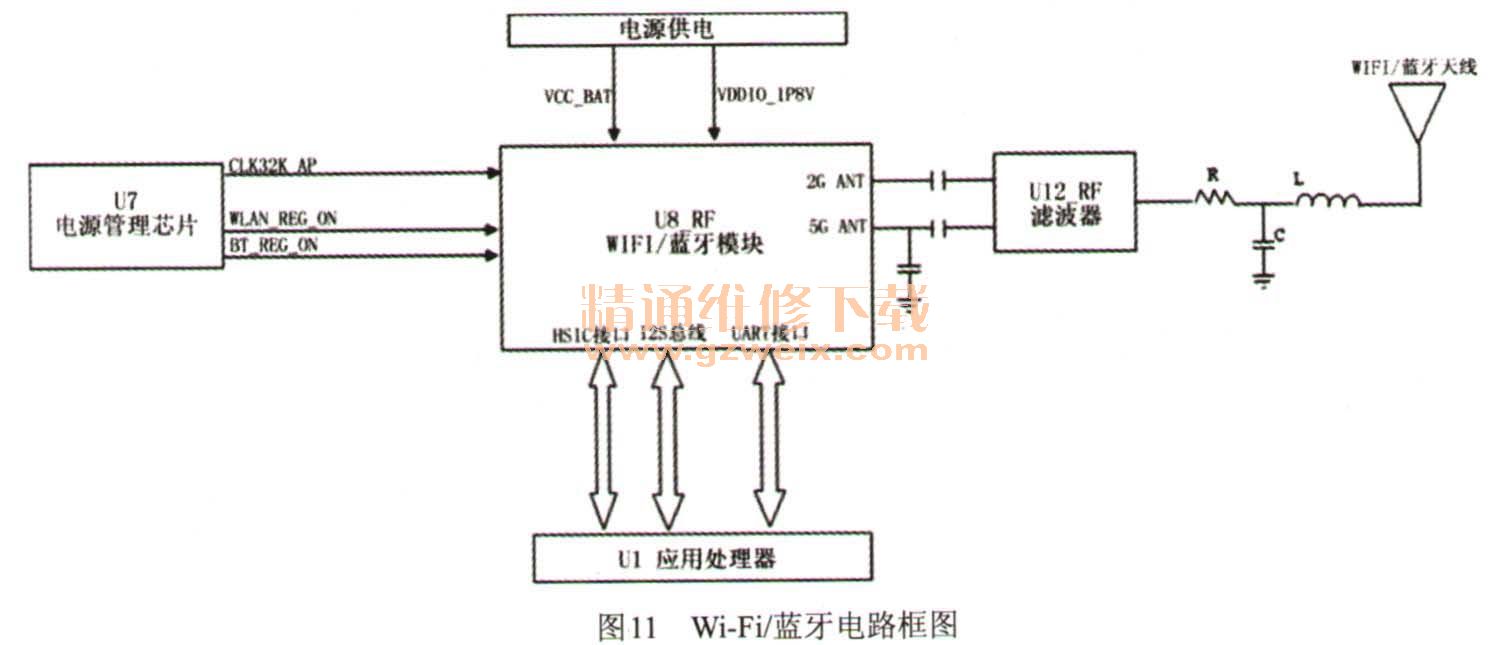

iPhone 5S手机WLAN/蓝牙电路使用U8 RF模块完成了WLAN 2.4G/5G、蓝牙信号的处理。U8 RF模块集成度较高，外围元件少，Wi-Fi/蓝牙电路框图如图11所示。
供电电压PP VCC MAIN WLAN送到U8 RF的27、28、46、47脚，供电电压PP WLAN VDDIO 1V8送到U8 RF的16脚。
其中2.4G WLAN信号经过C106送到U8 RF的43脚，5G WLAN信号经过C107送到U8 RF的54脚。蓝牙不使用单独的天线，而是和2.4G天线共用。
WLAN信号与应用处理器通过WLAN COEX RXD、SDIO DATA 1，SDIO DATA 2 ，WLAN COEX TXD信号进行数据交换。
应用处理器通过BT UART RXD、BT DART TXD、BT UART RTS L、BT UART CTS L信号对U8 RF中的蓝牙模块进行控制，蓝牙声音信号通过BT PCM CLK、BT PCM SYNC、BT PCM OUT、BT PCM IN与应用处理器进行传输。
应用处理器通过HSIC接口对U8 RF进行控制，电源管理芯片U7通过WLAN REG ON、BT REG ON对U8 RF进行控制。32K时钟信号送到U8 RF的36脚。

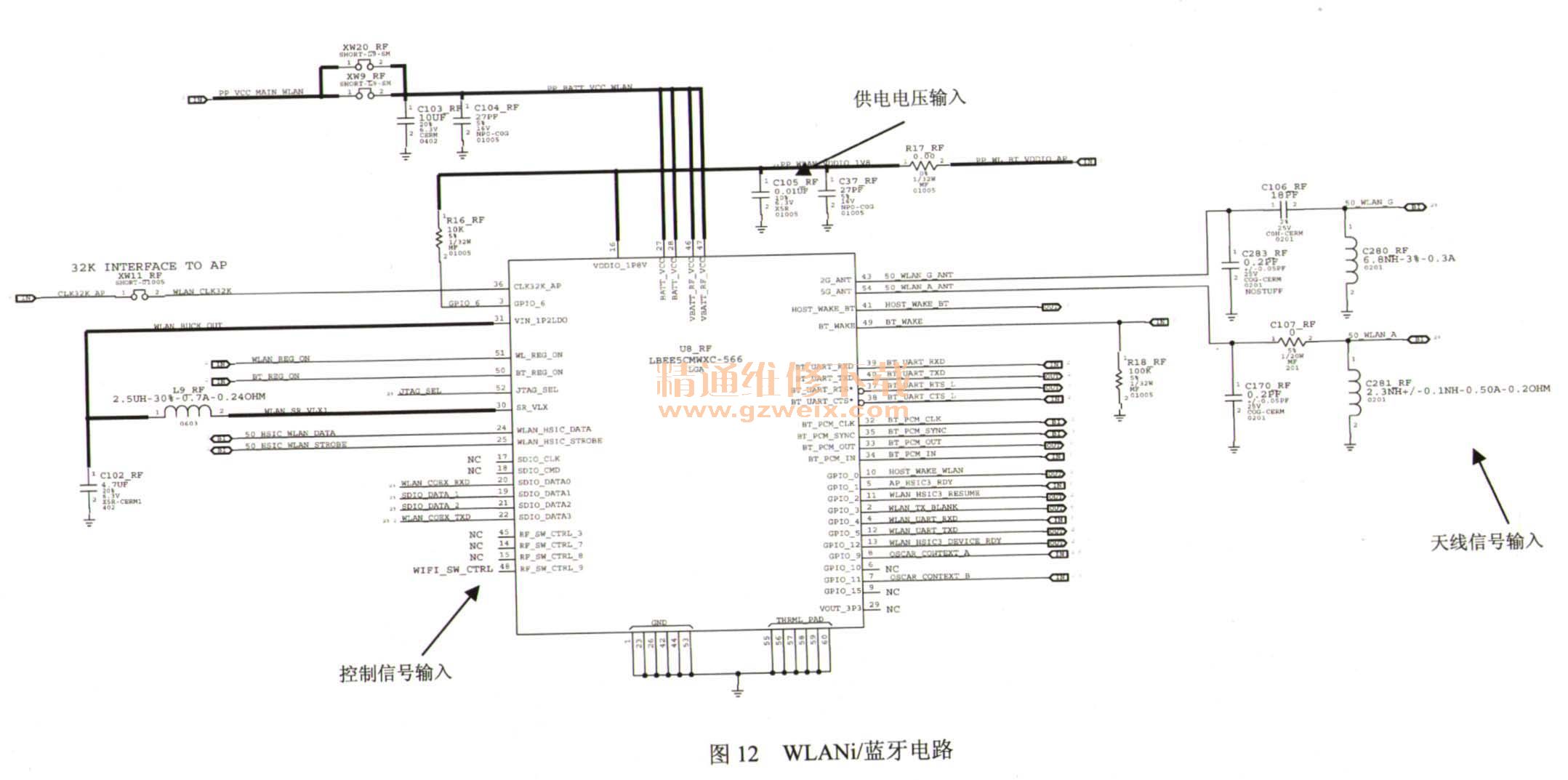

WLAN/蓝牙电路如图12所示。
