8 传感器电路
8.1 环境光传感器
环境光传感器（ALS）在iPhone 4S中的作用就是：当环境光线变化的时候，手机会自动调节屏幕亮度。
在iPhone 4S手机中，环境光传感器的位置与iPhone 4相比有所变化。
在iPhone 4当中，不管是GSM或者CDMA版，距离感应器（proximity sensor）都是直接位于环境光感应器（lightsensor）的位置，而在iPhone 4S中的环境光感应器位置有所调整，放置在距离感应器的左侧。如图46所示。
环境光传感器和手机的通信是通过I2C总线进行的，环境光传感器将中断信号经J7的5脚，送至U52的AJ5脚。AP应用处理器U52通过AP电源管理芯片U5控制LCD背景灯工作电压，从而控制背景灯亮度随着环境而变化。
环境光传感器电路框图如图47所示。
8.2 接近传感器
1. 接近传感器电路原理

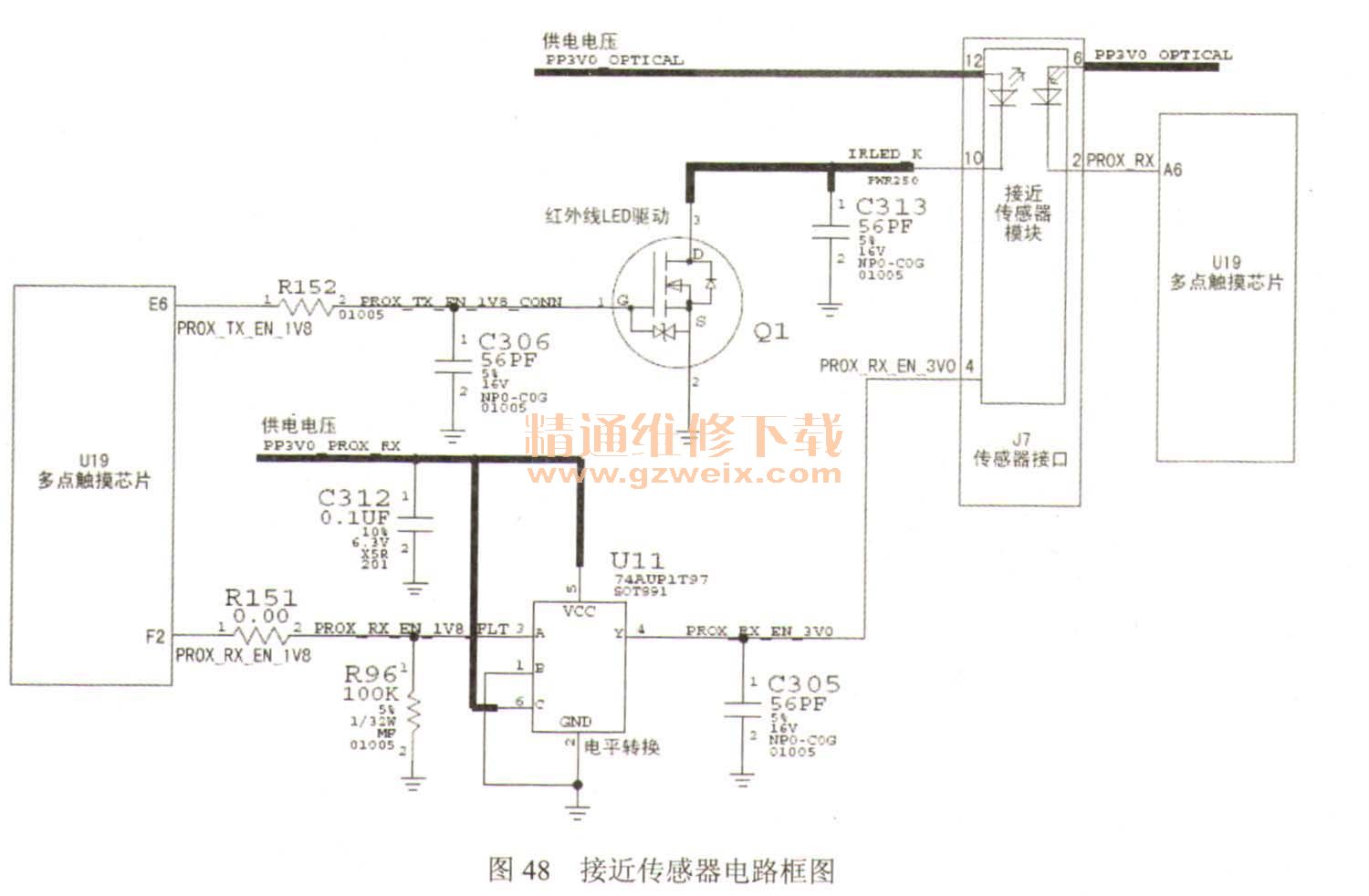

接近传感器电路框图如图48所示。
接近传感器是由一个红外线发光二极管和红外线接收二极管组成，供电电压送到传感器接口J7的12脚，多点触摸芯片U19的E6脚输出控制信号控制Q1，Q1通过J7的1•脚控制红外线发射二极管的工作，当脸部靠近红外线发射二极管的时候，红外线二极管发射的红外线经脸部反射回来，然后再被红外线接收二极管接收后，信号经J7的2脚输送至多点触摸芯片U19，U19然后输出控制信号关闭屏幕。
U19的F2脚使出接近传感器使能信号，通过U11进行电平转换后，送至J7的脚，控制接近传感器模块的工作。
8.3 加速传感器
加速度传感器是一种能够测量加速力的电子设备。加速力就是当物体在加速过程中作用在物体上的力，就好比地球引力，也就是重力。加速力可以是个常量，比如g，也可以是变量。加速度计有两种：一种是角加速度计，是由陀螺仪（角速度传感器）的改进的。另一种就是线加速度计。加速度传感器主要应用于自由落体检测、运动激活功能、游戏和虚拟现实输入设备、振动监测及补偿等。
加速传感器电路故障主要表现为手机显示图片不能随机身方向改变而变化，与加速传感器有关的游戏也无法操作。
使用万用表测量PP3V0_IMU、PP1V8电压是否正常，如果不正常，检查供电电路元件是否有问题。
若供电正常，检查U3是否虚焊或损坏，检查应用处理器U52是否虚焊或损坏。

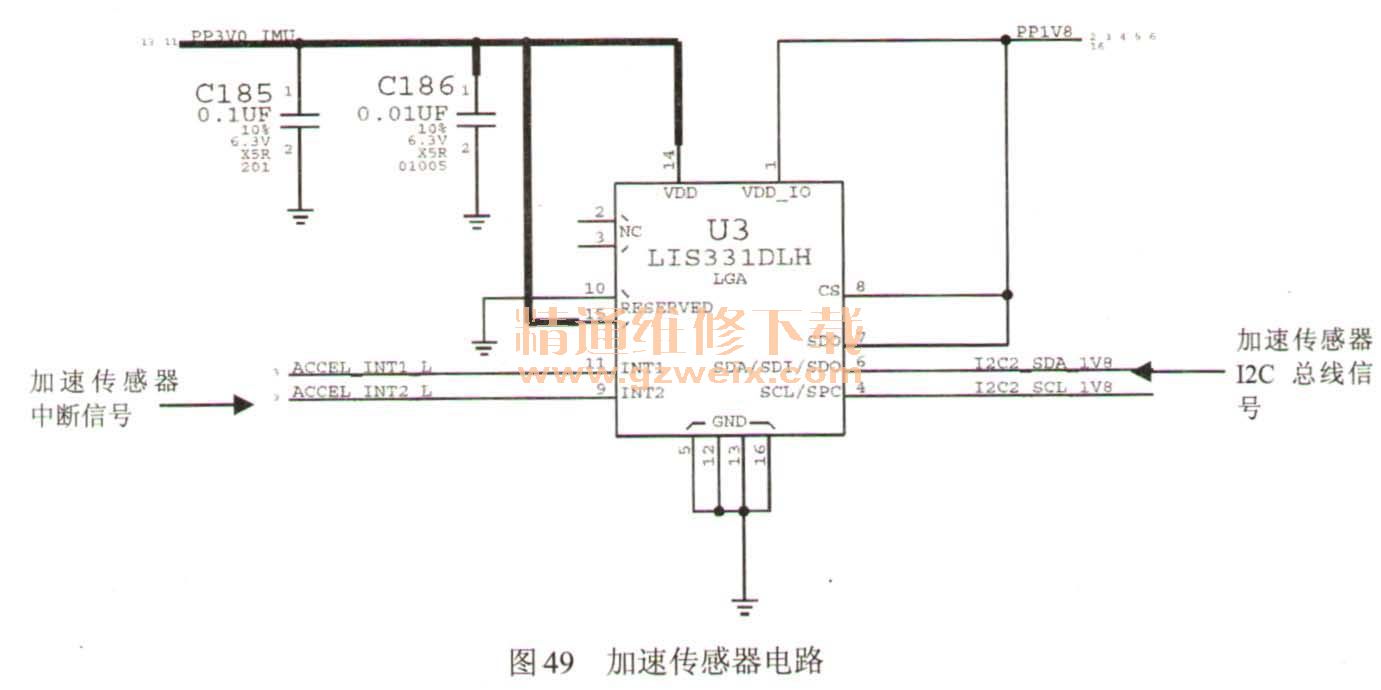

加速传感器电路如图49所示。
8.4 方向传感器
方向传感器又叫电子指南针，是一种能够测定方向的传感器。在iPhone 4S手机中，使用U4做为方向传感器。
使用万用表测量PP3V0 IMU、PP1V8电压是否正常，如果不正常，检查供电电路元件是否有问题。
若供电正常，检查U4是否虚焊或损坏，检查应用处理器U52是否虚焊或损坏。

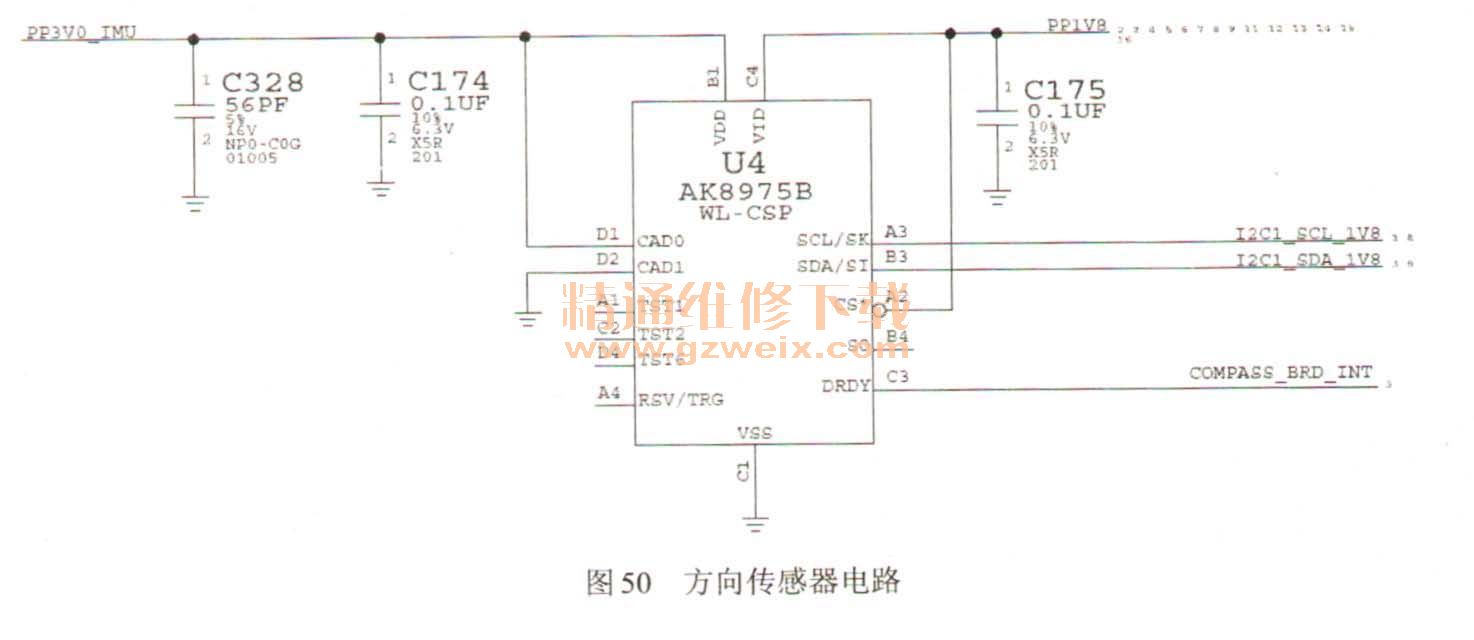

方向传感器电路如图50所示。
8.5 三轴陀螺仪电路
三轴陀螺仪可同时测定6个方向的位置，移动轨迹，加速。三轴陀螺仪最大的作用就是测量角速度，以判别物体的运动体态，所以也称为运动传感器，换句话说，可以让iPhone知道自己在哪儿和去哪儿。
三轴陀螺仪电路的故障主要表现为：和三轴陀螺仪功能有关的游戏和功能无法使用，部分手机开机漏电也和三轴陀螺仪电路有关。
使用万用表测量PP3V0 IMU、PP1V8电压是否正常，如果不正常，检查供电电路，是否有问题。
若供电正常，检查U16是否虚焊或损坏，检查应用处理器U52是否虚焊或损坏。

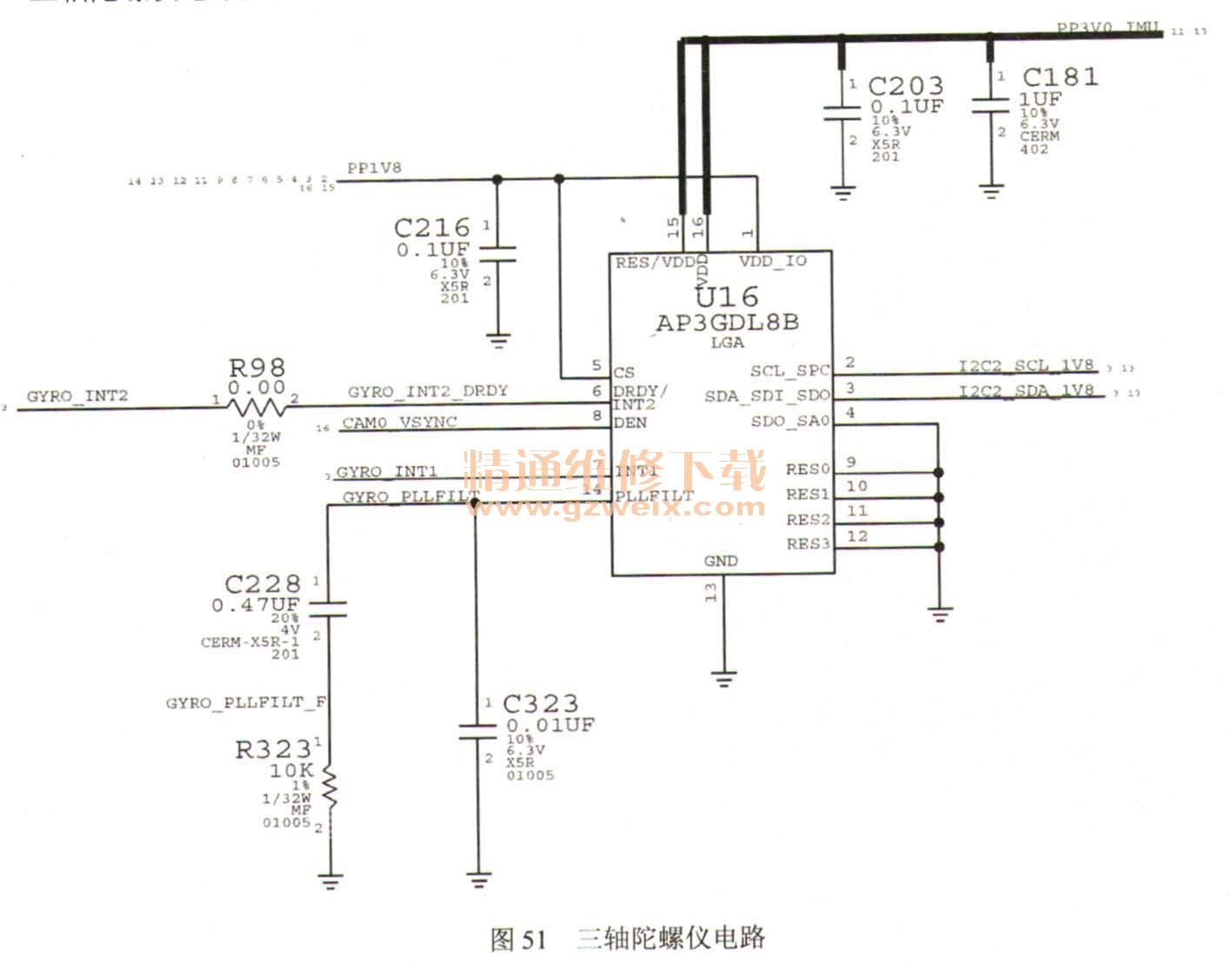

三轴陀螺仪电路如图51所示。
