3  基带电源管理电路
基带电源管理芯片U6（PM8028）是一款适用于智能手机的电源管理芯片，在iPhone4S中，主要为射频电路、基带电路、GPS电路、WLAN电路等提供供电。
    3.1  供电电电压输入电路

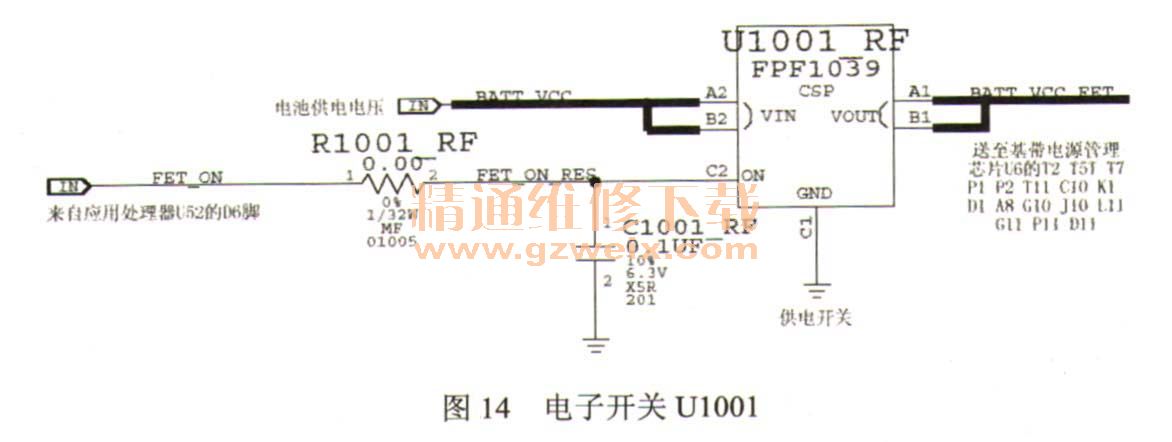

    基带电源管理芯片U6的供电受控于U1001，U1001是一个电子开关，A2、B2脚输入的是电池电压BATT VCC，C2脚是控制脚，控制信号来自于基带电源管理芯片的US的D6脚。供电电压从A1、B1脚输出送至基带电源管理芯片U6，如图14所示。

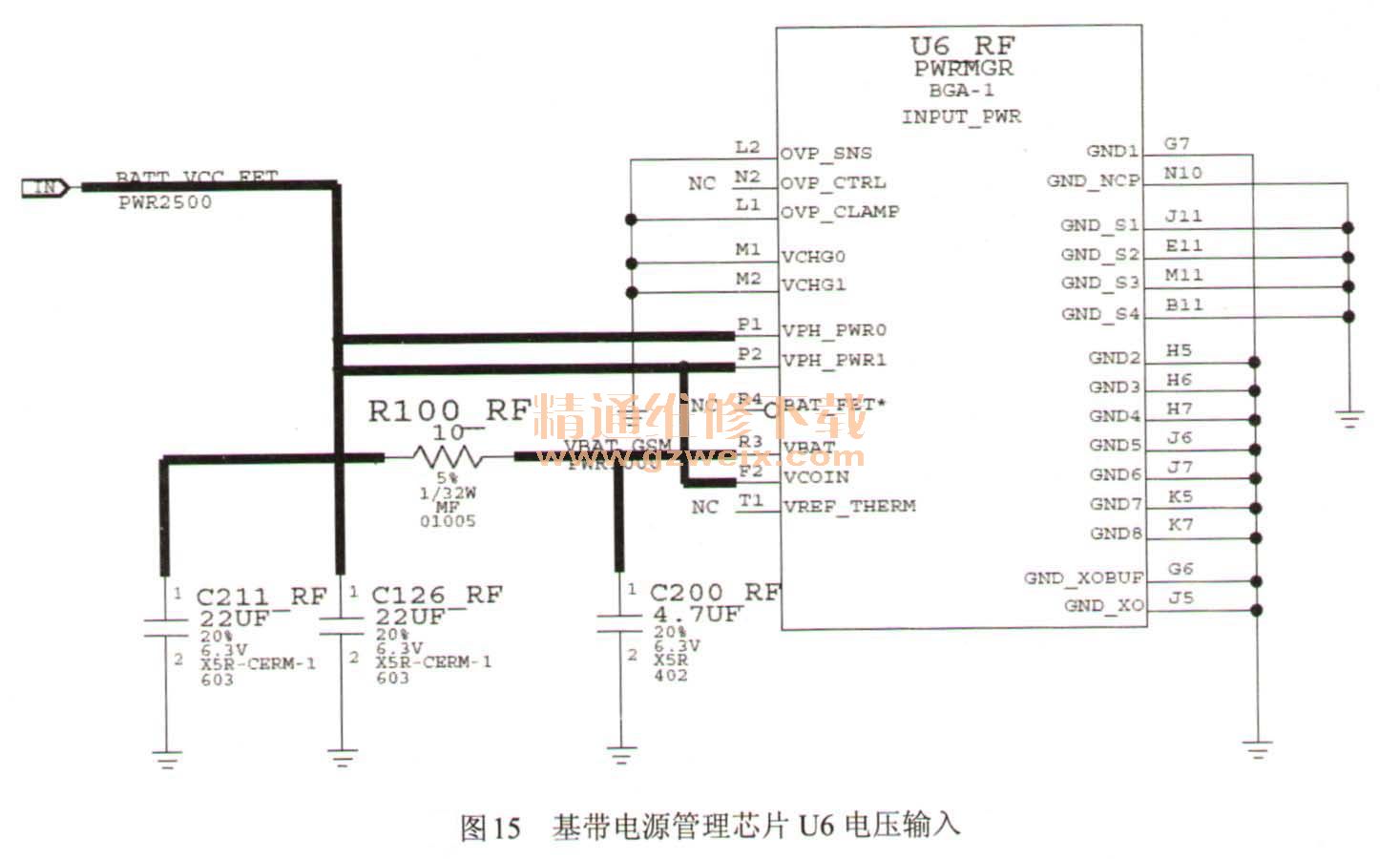

    从电子开关U1001输出的BATT VCC FET电压，送入到基带电源管理芯片U6的P1、P2脚，如图15所示。

    3.2  控制电路
    基带处理器U4输出的PS  HOLD信号送入基带电源管理芯片U6的R2脚，应用处理器U52的AD4脚输出RADIO  ON信号并送至U6的N1脚，应用处理器U52的AD3脚输出RESET BB  PMU  L信号送至U6的DS脚，基带处理器U4输出SSBI  PMIC信号送至U6的J8脚。
    基带电源管理芯片U6的E4脚输出复位信号，L8脚输出PM  INT  N中断信号，D8、B9、A10、E8脚输出功放启动信号。

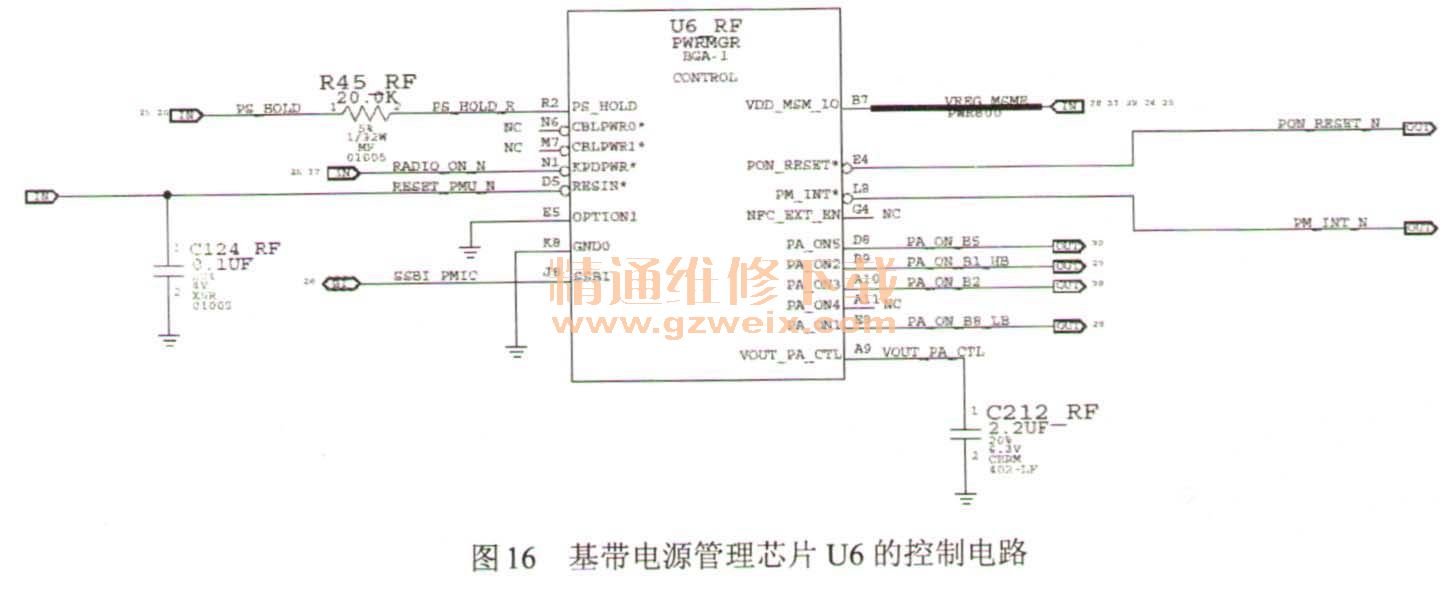

    基带电源管理芯片U6的控制电路如图16所示。

    3.3  SIM卡接口电路
    iphone 4S手机的SIM卡座连接到基带电源管理芯片U6的M4、N4、N5脚，SIM卡数据信号通过U6的L4、M5、M6脚与通信基带处理器进行通信。
    SIM卡接口电路如图17所示。

    3.4  LDO电路

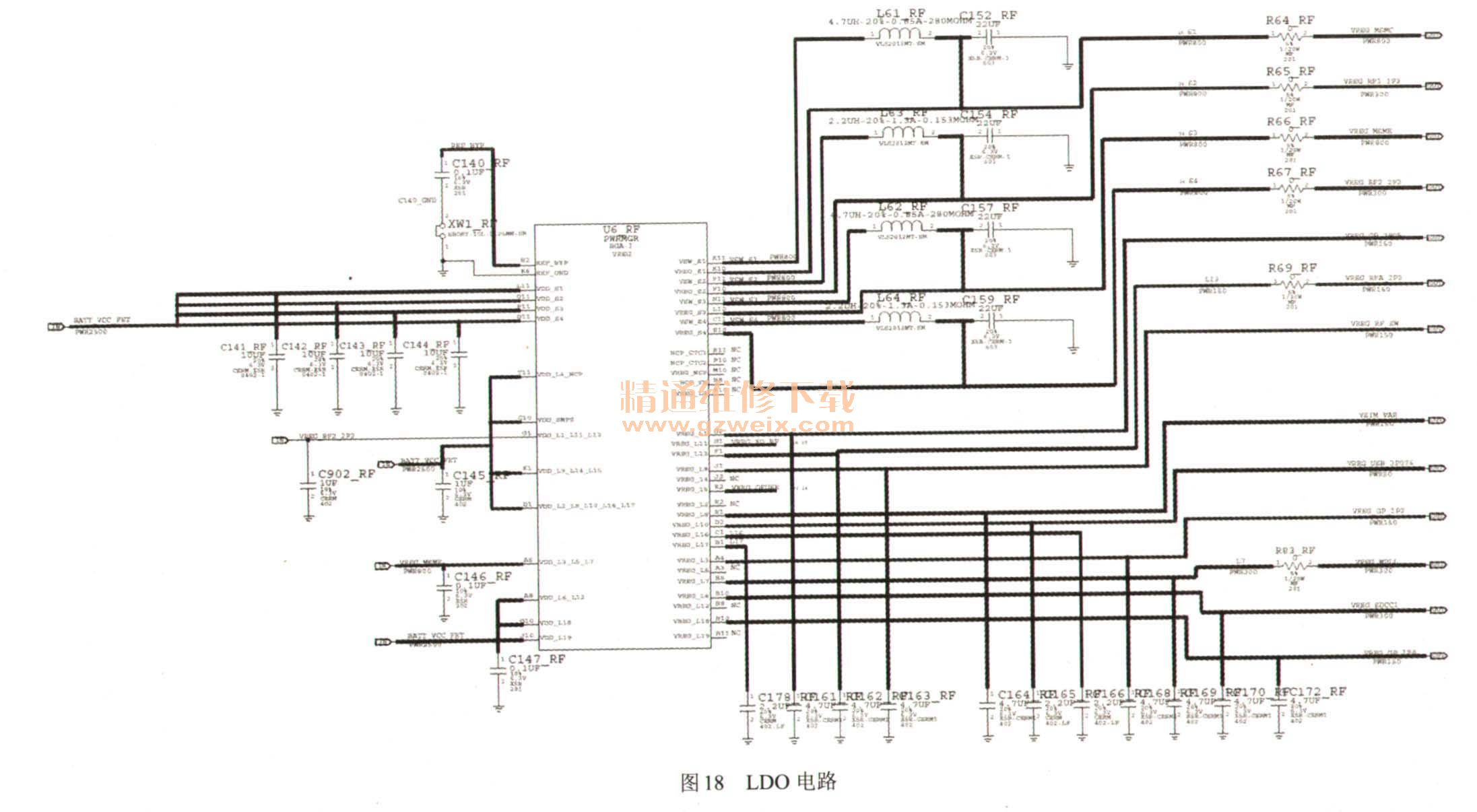

    基带电源管理芯片U6有多路LDO电压输出，分别给射频电路、墓带电路、GPS电路、WLAN电路等提供供电。LDO电路如图18所示。
