3．拆卸手机面板
下面将要拆卸手机面板，首先要掀开屏幕面板，如图1-64所示。

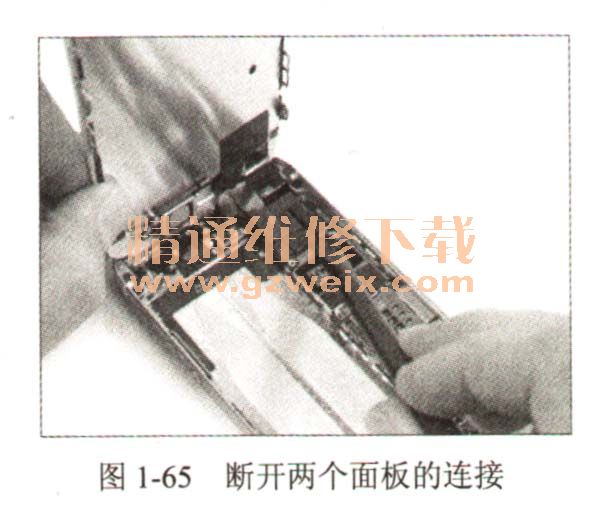

接下来的工作就是彻底断开屏幕面板的连接，其实连接屏幕面板的排线在右上方，现在要做的就是断开这些排线，如图1-65所示。

全部把排线断开之后，就可以彻底分离这两块面板了，拆解工作也前进了一大步，如图1-66所示。

取下屏幕面板，就可以仔细研究这个全新加入的指纹识别Home键了，使用小撬棒轻轻一撬，这枚Home键连同相关模块就取下来了，如图1-67所示。

取下来的Home键模块正面图如图1-68所示，可以看出，这是一个CMOS芯片，Touch ID本质上是一组非常小的电容器。

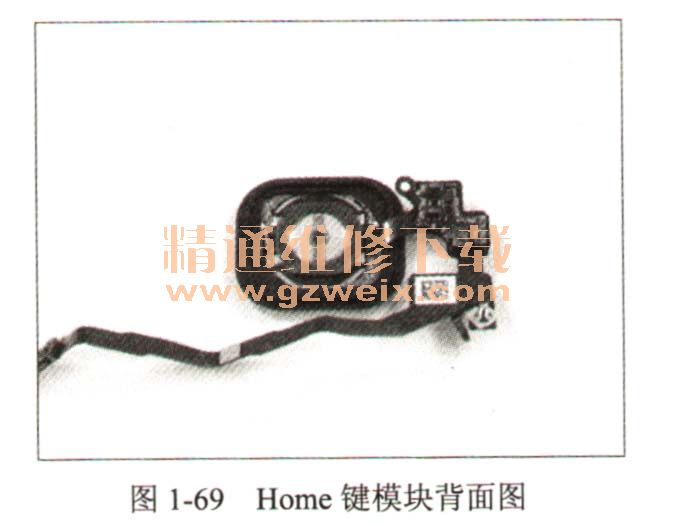

iPhone 5S的Home键模块背面如图1-69所示。
