纯电动汽车学习入门(五) —充电系统(上)
来源:汽车维修与保养  作者:佚名  2021-12-27 07:37:12

三、快充系统
1.快充系统的作用
    作用:直流充电桩(充电站)输入380V三相交流电或220V单相交流电,整流器采用高频开关电路转换成直流电,通过快充线给动力电池充电。
    操作:直流充电桩的输入端与交流电网连接,输出端连接快充线,将充电枪插入车辆快充口,在直流充电桩上的人机交互操作界面,使用国家电网充电卡、手机e充电App、e充电账号等,设置相应的充电方式、充电时间、打印费用单等。
2.快充系统的组成
    车外部设备:直流充电桩、快充线、快充枪。车内部设备二快充口、快充高压线束、高压盒、动力电池高压线束、动力电池、BMS、分控盒、电压采样线、电流传感器、温度传感器等。直流充电站具有多台直流充电桩,可同时为多辆电动车充电,如图12所示。

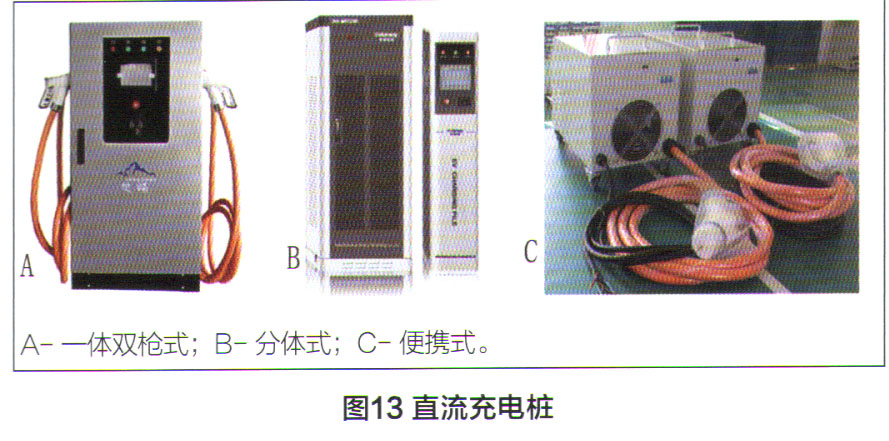

    充电桩分为一体式、分体式和便携式。充电桩与充电设备集成称为一体式,充电桩与充电设备分开称为分体式,安装轮子能够移动的称为便携式,如图13所示。充电线一端连接固定在快充桩,另一端是快充枪。
    为缩短快充口与高压盒之间的距离,快充口一般位于发动机舱盖车标的里面,也有设置在其他位置的。当按动车内的盖板打开按钮,仪表盘上的指示灯点亮,快充口盖板打开;盖板关闭后指示灯熄灭。快充口盖板有高压警告标识,禁止触碰,如图14所示。
3.快充CAN总线系统
    快充CAN总线系统如图15所示,连接的模块有BMS、快充口(通往直流充电桩控制单元)、数据采集终端模块、故障诊断接口(可连接故障诊断仪)。终端电阻安装在BMS和数据采集终端内部,CAN-h和CAN-I之间,作用是吸收CAN信号反射回波。每个终端电阻为120Ω,测量CAN-h和CAN-I之间是两个电阻的并联值,为60Ω。
4.快充系统电路图

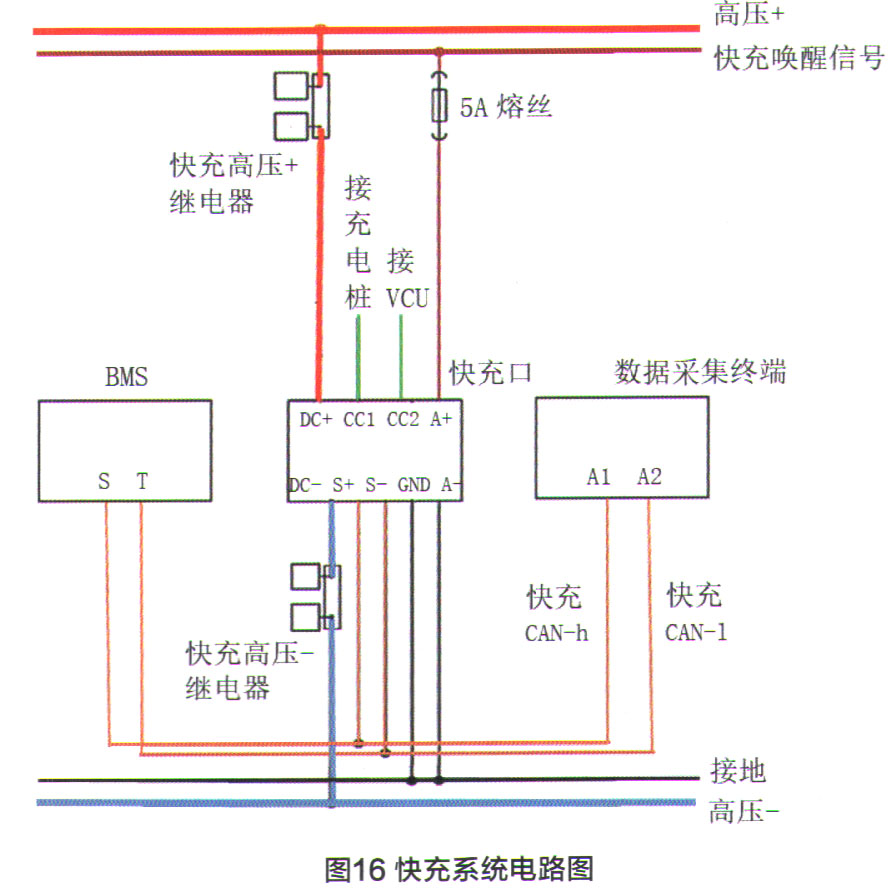

    如图16所示,快充口有2个高压端子:DC+. DC-、 DC+经过快充高压正继电器,DC一经过高压负继电器,分别通往高压正母线排、高压负母线排。
    快充口有7个低压端子:CC1. CC2、 S+. S-、 A+、 A-、GND;CC1是通往充电桩控制单元的连接确认线,CC2是通往vcu的连接确认线,S+是快充CAN-h线,S-是快充CAN-I线,A+是充电桩输出的唤醒信号线正极,A一是充电桩输出的唤醒信号线负极,GND也称PE是充电桩金属外壳与车身之间的保护地线。
