二、驱动电机三相线
    ①打开前机舱，断开蓄电池负极电缆。按照本书1.2.3中所述方法拆卸手动维修开关，全车高压下电。
    ②参照图1拆卸电机控制器上盖。

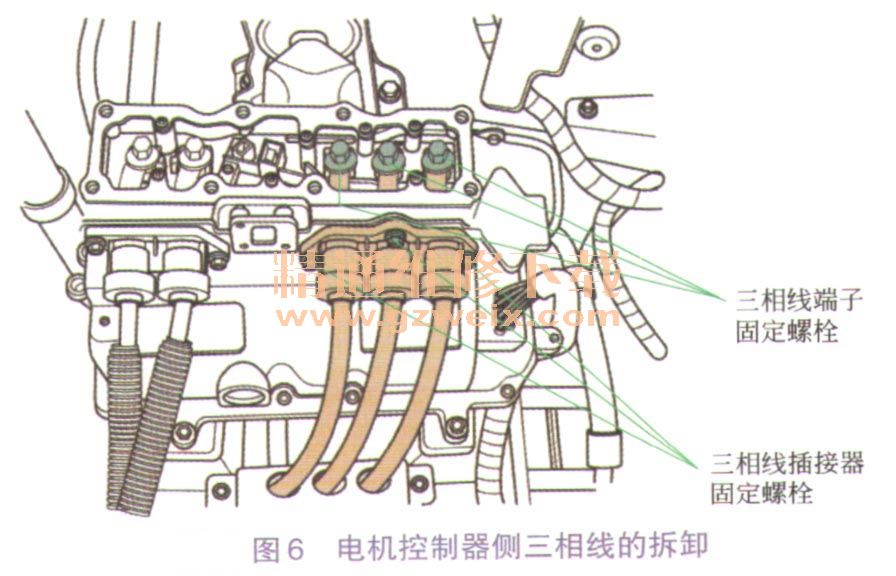

    ③从电机控制器上拆卸驱动电机三相线。如图6所示，先拆卸电机控制器侧驱动电机三相线插接器3个固定螺栓，再拆卸三相线端子的3个固定螺栓，最后从电机控制器上取下三相线。

    ④拆卸电机侧三相线。
    a．如图7所示，首先拆卸三相线支架的2个固定螺栓，再拆卸三相线插接器的3个固定螺栓，最后拆卸电机线束盖板6个固定螺栓，取下电机线束板及密封垫。

    b．如图8所示，拆卸三相线3个端子的固定螺栓，取下三相线（电机侧）。
