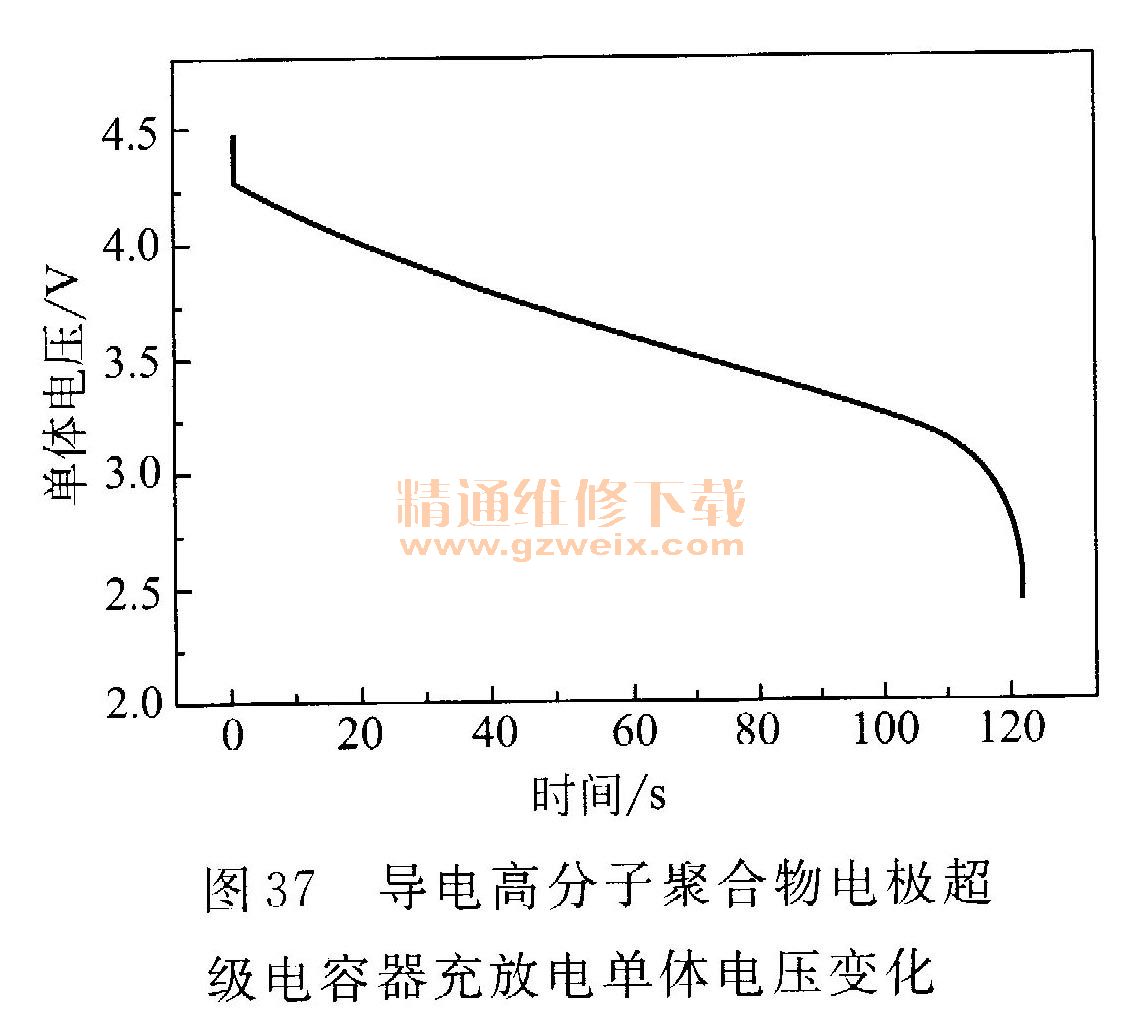

但高分子聚合物材料在循环充放电过程中，会发生体积膨胀及老化，在长期工作时会出现性能恶化、稳定性较差和寿命较短等缺点。导电高分子聚合物电极超级电容器充放电单体电压变化如图37所示。

    ④碳镍体系电极超级电容器碳镍体系电极超级电容器和其他超级电容器不同之处是，只有一块碳电极，而另外一块是金属电极，又称为混合电极型超级电容器。当一块电极的电压产生变化时，另一块电极的极板不会发生极化或发生较小的极化，这样能够充分应用法拉第“准电容”效应原理提高电容器储存的电能，碳镍体系也叫作“双电层一准电容器”。碳镍体系超级电容器采用碳作为一个电极，氧化镍作为另一个电极，综合了双电层电容器与准电容的储能原理，碳镍体系超级电容器的结构如图38所示。

    （2）超级电容器的电解质按照超级电容器采用的电解质不同可分为无机电解液超级电容器和有机电解液超级电容器。
    ①水溶液电解质在超级电容器中通常采用水溶液电解质，水溶液电解质的比表面积＞1000m2 /g，振实密度＞0. 4g/cm3，比电容达到240F/g；内阻非常低，电导率高，超级电容器可以获得较高的比功率。水溶液电解质的提纯、干燥等工艺比较简单，成本较低廉。
    但水溶液电解质的单体电压不超过1V，使得采用水溶液电解质的超级电容器的比能量很难提高。
    ②有机电解质有机电解质可以提高超级电容器的电压，以氰化甲烷、碳酸丙烯等作为电解质．比表面积＞1000m2 /g，振实密度＞0. 3g/cm3，比电容达到150F/g。单体电压可超过2V，并可达瞬间到2. 7 V。超级电容器的储存能量和电压平方成正比（E=0. 5CU2） 、采用有机电解质可以提高超级电容器的比能量，使得超级电容器的比能量达到18W ·/kg、是较理想的电解质（表8）。

    但有机电解质超级电容器的电离比较困难，内阻较高，是水溶液电解质的20-50倍，所以内阻比较大，内阻高表现为超级电容器的功率会下降巨P=U2/（4R）]。有机电解质对电极材料有腐蚀作用，需要采用特殊净化工艺和对电极涂抹保护层，制造工艺比较复杂。

上一页  [1] [2] [3] [4] [5] [6] [7] [8] [9] [10]  下一页
