一种基于C＃的汽车电气系统方案评估软件的开发方法

来源：汽车电器作者：佚名 2018-04-06 08:33:27

    3 电气系统方案评估软件设计
    3.1软件模块及软件架构
    方案评估软件的模块及软件架构设计如图2所示。

    3.2软件与Excel文件的信息交互探索
    为了便于对设计信息进行管理，在汽车电气系统设计过程中输出的交流文件、发布文件等技术文件，大多数都采用Excel文件格式。若要实现本软件进行自动评估，就需要实现软件与Excel平台的信息交互。因此，解决2个工作平台之间的信息交互是本次设计的关键环节，现就其中关键的解决方法和技术加以阐述。
    3.2.1添加com组件（Microsoft Office 11.0 Object. Library）
    在所建立的项目中，需要引用下述组件，方法如图3所示。

    3.2.2在项目中引用Excel命名空间

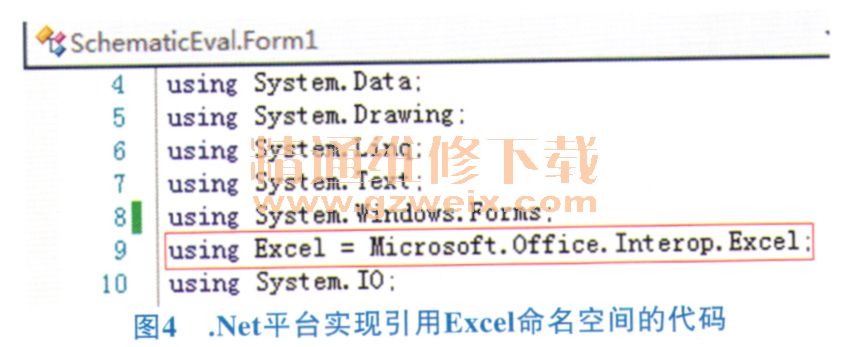

使用using旨令，引用Excel的命名空间，方法如图4所示。

    3.2.3建立信息交互通道代码
    1）引用Excel对象
    Excel. Application excel二new Excel. Application（）；
    2）引用Excel工作簿
    excel. Application.Workbooks.Add（true）；
    Excel．Workbook xBook＝excel．Workbooks．_Open（ FilPath+”功能指标权重数打分＋i+".xls"）；
    Excel.Worksheet xSheet＝（Excel.Worksheet）xBook.Sheets；
    excel.Visible＝false；／／使Excel可视
    其中，"FilPath”是Excel文件的路径，如：E:\ScheamEvalue
    3）每个单元格的定位代码
    excel.Cells仁Row，Column〕）.Text
    经过如上操作，建立并完成了2个平台的信息交互通道，实现数据通信。
    3.3程序流程图
    根据需要解决问题的分析，形成图5所示的编程思路。

    3.4验证
    基于上述流程图，笔者编制了各个模块的程序，并对软件代码进行了整体调试。为了了解软件的运行情况，基于以下案例进行了验证。案例假设有待评方案A、B、 C、评估指标为F1 、F2、F3，设其成本分别为CA、CB、CC、再由不同专业的工程师（5位）对各方案进行评估打分，受篇幅所限，这里仅仅给出其中一位评估人员的数据，即功能指标权重打分表、各方案的功能满足程度打分表和各个方案的成本数据表，分别如表1、表2、表3所示，从而获得评估数据。
