应用TRIZ创新理论解决车用电线束插接器护套的刚性问题

来源：汽车电器作者：佚名 2015-12-31 09:16:56

    5 应用物场模型解决护套的刚性问题
    1）问题描述如图1所示的护套总成，由于护套中岛薄壁没有足够的刚度，在端子插人过程中不能给卡子提供足够的支撑作用。

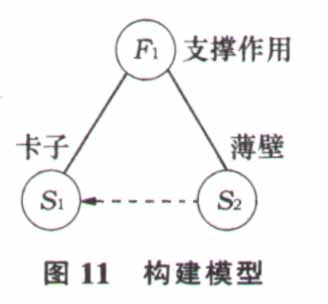

    2）建立物场模型识别元件：卡子＝=S1，薄壁=S2，支撑作用＝F1。构建模型如图11所示。

    3）从一般解中选择一个合适的解对应非有效完整模型有3个一般解法，其中一般解法5是在模型场中插人一种附加场，以增强这种效应（支撑），如图12所示。

    4）发展一种概念以支持解想要加强薄壁对卡子的支撑作用，可以插人一种机械场来达到目的。在薄壁周围合适的位置增加加强筋，用加强筋来提供机械场，可以提高薄壁刚度，增强薄壁对卡子的支撑作用。
    5）实施办法护套在合理的位置增加有效的加强筋，见图13和图14。卡子在相应的位置开槽给加强筋让位，见图15。

    6）实施效果按照以上方法对护套和卡子进行优化之后，经过试验测量，当卡子装配到护套的终锁位置，将端子插人护套的端子空腔内，该插人力为32 N，达到行业标准规定的≥30N。
