路虎/捷豹SDD诊断仪使用方法(六)
来源:汽车维修技师  作者:佚名  2015-03-03 09:26:39

    (3)CCF文件
    ①CCF文件简介
    车辆配置文件(CCF)是每一辆车在生产时生成的唯一代码。它指定车辆的型号、识别号(VIN)、目的国、排放水平和所有的车型特性。配置文件的原则是通过安装带有支持一系列功能和设备型号的预编程软件的电子控制模块以降低生产的复杂性。每个合适的控制模块利用车辆配置启用支持车辆规格所需的软件以进行工作。如:ECM利用CCF确定基于CCF规格是否启用定速巡航控制。某些控制模块需要编程才能启动,而其他则是“即插即用”型,并只是探测通过CCF主节点在车辆控制器区域网络(CAN)上持续传送的CCF。
    ②CCF数据位置

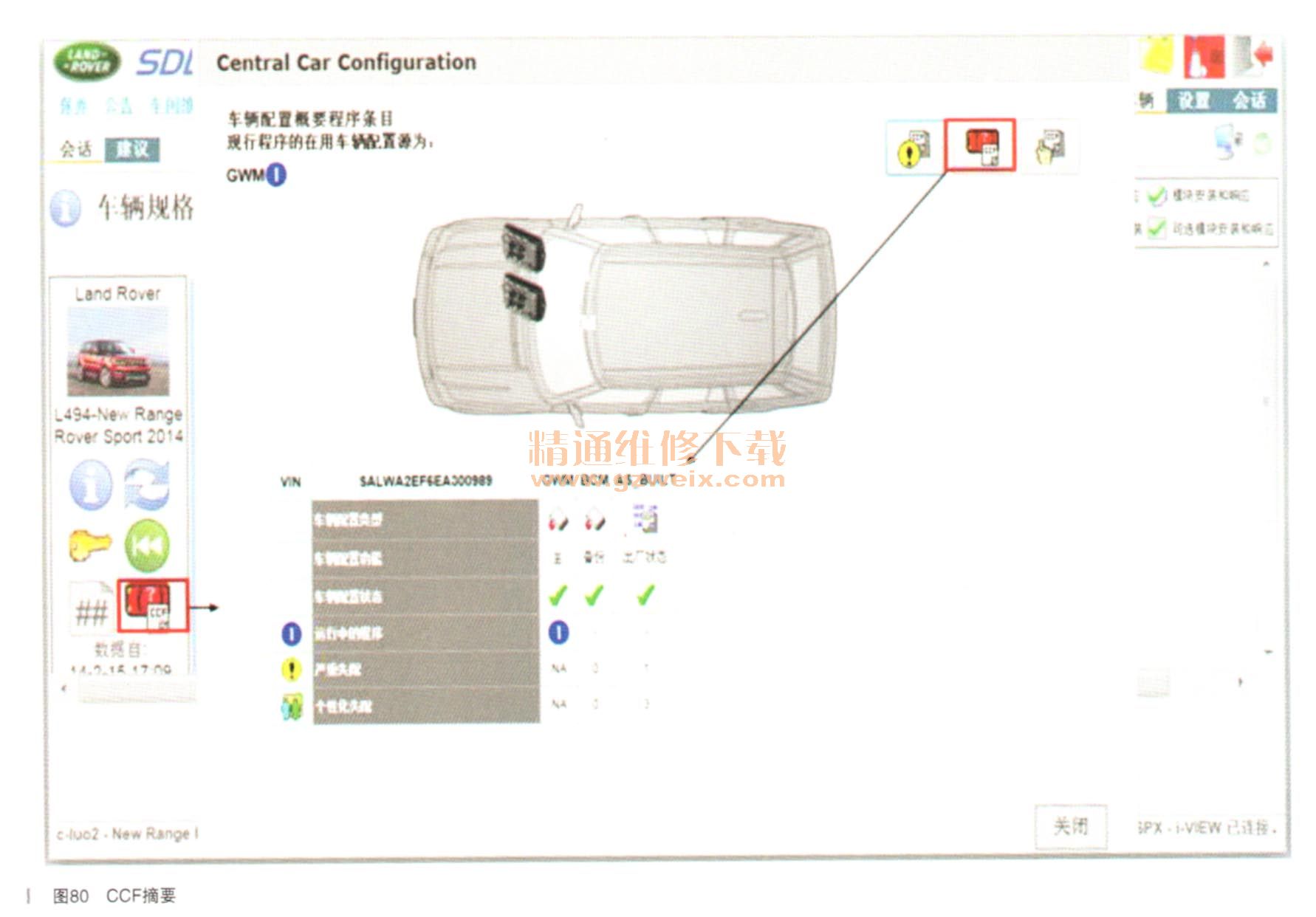

    用户会看到一个CCF摘要(如图80所示),描述CCF存储的主模块、备份模块和AS_BUILT(SDD电脑存储的CCF文件)状态。车辆网络结构不同,CCF的主模块和备份模块会发生变化。

    主模块、备份模块、AS BUILT之间的CCF文件是否有损坏,如图81所示。

    车辆当前配置源模块列表,如图82所示。

    ③修改CCF文件

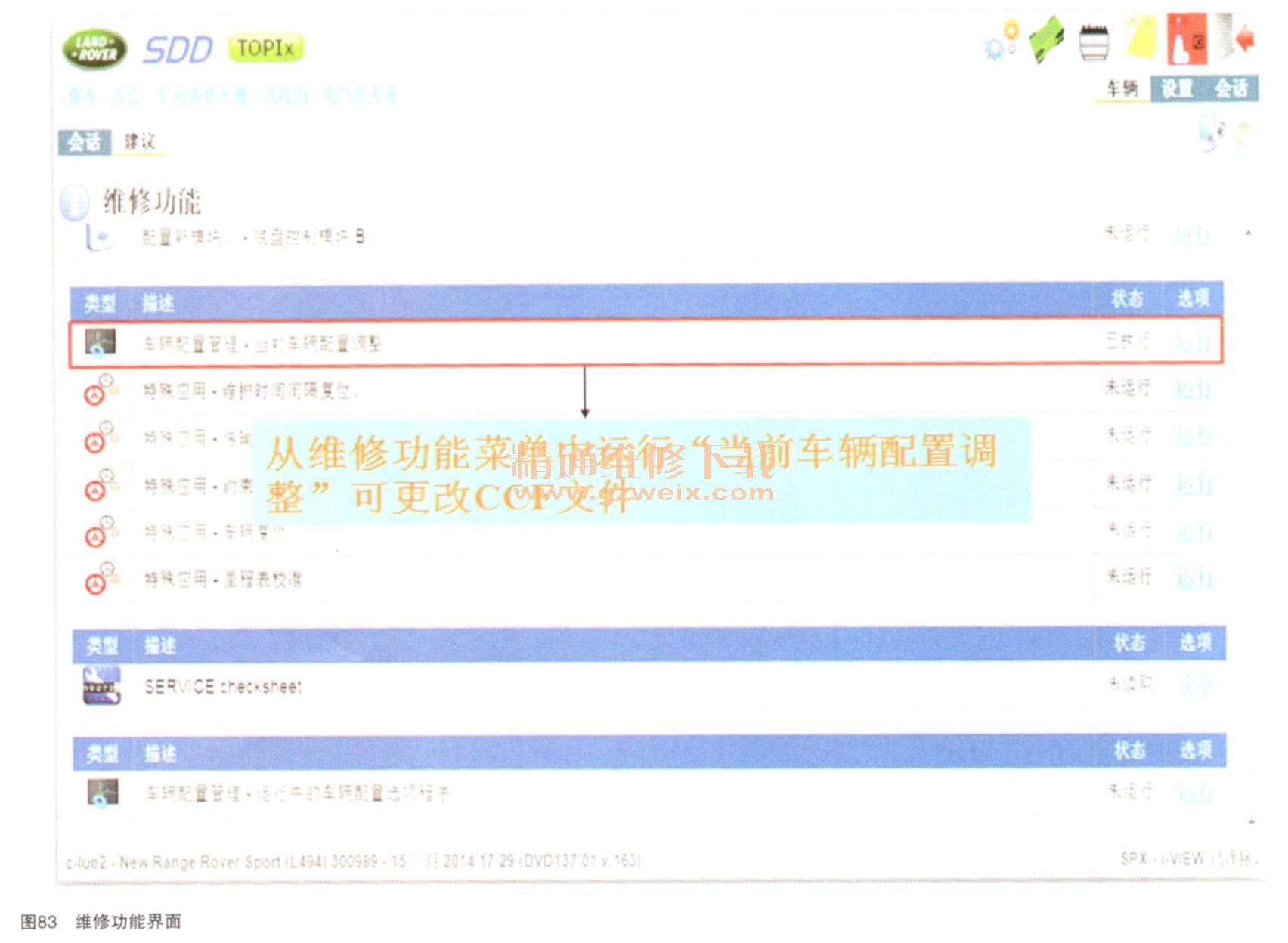

    当需要安装某些附件或者客户有特定的需求要启用或禁用某项功能时,SDD可以使用户对个性化或附件参数进行变动时修改车辆主配置文件。例如修改大灯延迟时间等可编程的车辆功能时,这一点很有必要(如图83所示)。

    验证车辆CCF文件模块是否正常界面,如图84所示。

    上传车辆CCF文件,如图85所示。

    如缺少实际装配数据,则不要修改车的CCF文件。检查并确认SDD已将最新的CCF/校准文件加载至SDD硕嗜码区动器。如新款车型需修改CCF文件时请注意此项(如图86所示)。

关键词:路虎 捷豹
