潍柴WD615(国II)发动机的装配
来源:本站整理  作者:佚名  2013-06-24 15:52:26

   十四、安装喷油器

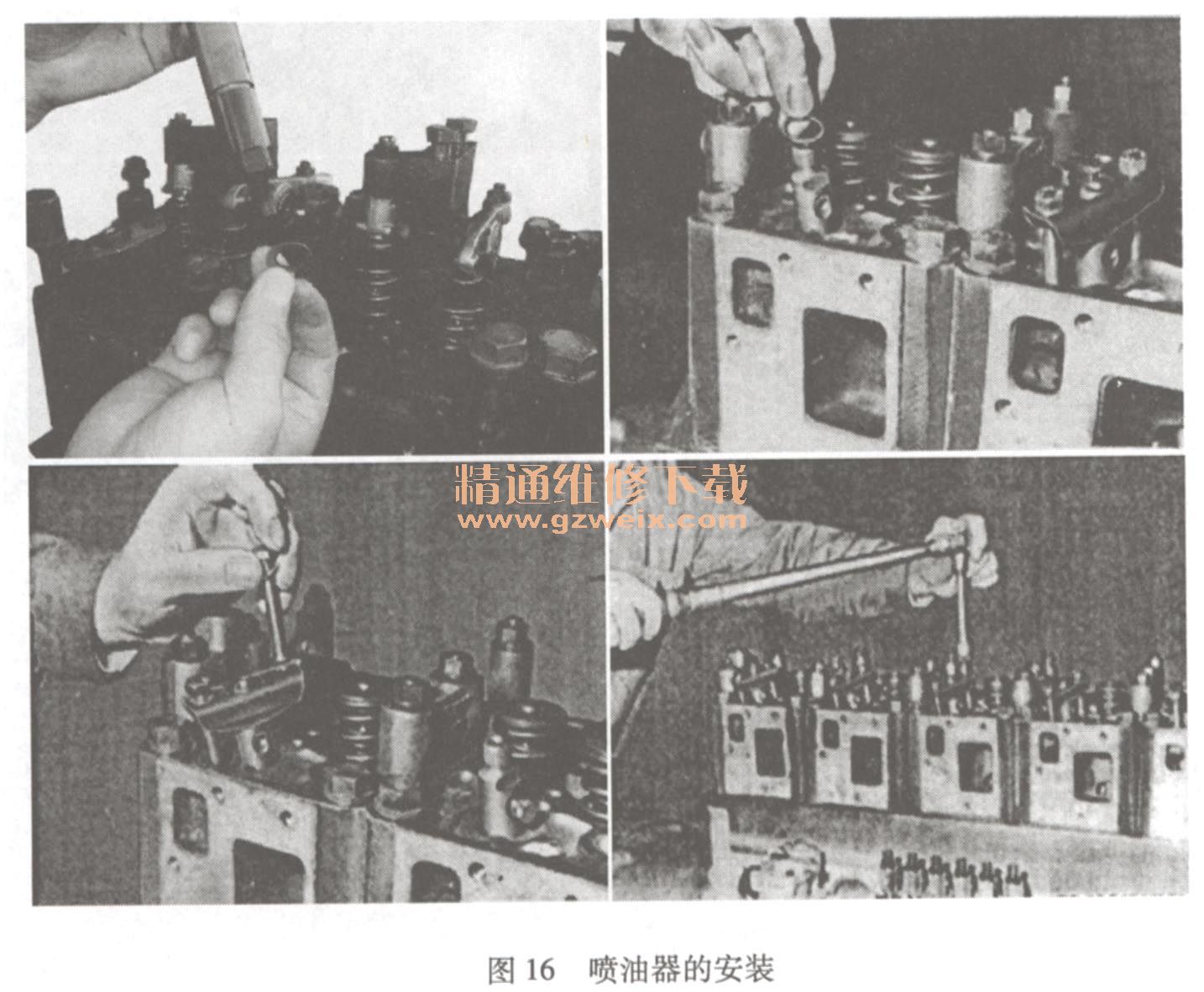

    将喷油器总成装上密封圈和纯铜垫片,装入气缸盖的喷油器套孔中,用25N·m的力矩把喷油器固定螺栓拧紧。喷油器的安装如图16所示。

    十五、安装气门摇臂座组件并调整气门间隙
    1)将气门推杆清洗、擦拭干净,检查油道是否畅通,然后把符合技术要求的推杆装入缸盖上的推杆孔中。
    2)安装气门摇臂座组件。所有气门摇臂上的调整螺钉拧进量不要过长,然后把6个摇臂组件用固定螺栓分别装到气缸盖上,并用100N·m的力矩将摇臂座固定螺栓拧紧。
    3)调整气门间隙:进气门间隙为0. 3 mm;排气门间隙为0. 4mm。
    按发动机旋转方向转动曲轴,同时观察第六缸的进气门推杆,当推杆向上运动时,观察飞轮壳上检视孔,使飞轮上的正时标记刻线(OT)与飞轮壳上的正时标记刻线对齐,此时即为一缸压缩上止点,可对1,2,4缸的进气门和1,3,5缸的排气门间隙进行调整;调整好上述气门间隙后,再将曲轴旋转3600,使六缸处于压缩上止点,可对3,5,6缸的进气门和2, 4, 6缸的排气门间隙进行调整。
    4)调整气门间隙时,先选好塞尺的厚度(进气门为0. 3 mm,排气门为0. 4mm),再将塞尺插入气门杆尾端与摇臂之间,旋转调整螺钉至拉动塞尺时稍有阻力为止,然后用螺钉旋具固定调整螺钉,用扳手将锁紧螺母拧紧,最后复查间隙符合要求即可。
    5)放好气门室垫,将气门室盖装上,并将螺栓拧紧。
安装气门摇臂座组件并调整气门间隙如图17所示。


    十六、安装分水管与节温器
    1)将各缸分水管垫片贴在缸盖上,将分水管装在气缸盖上,并将固定螺栓拧紧。
    2)将节温器装在节温器座内,装上节温器座之间的垫片,将节温器座连接螺栓拧紧。
    3)装上节温器与水泵、分水管之间的连接管,将卡箍上紧。
    分水管与节温器的安装如图18所示。

    十七、进排气系统的安装
    1)安装进气歧管。将发动机进气歧管装在气缸盖上,并将进气歧管固定螺栓拧紧。
    2)装有火焰预热装置的发动机,应将电磁阀、预热塞、管线装好。
    3)安装油气分离器。
    4)安装排气歧管。将排气歧管套上密封圈连接在一起,在排气歧管与气缸盖之间垫上垫片,用50N·m的力矩预紧排气歧管固定螺栓,然后按对称的顺序两次旋转90°,使力矩最终达到70~90N·m。排气管固定螺栓允许重复使用两次。
    5)安装增压器。将增压器总成安装在排气歧管上,向增压器进油口加注少量清洁机油,安装好增压器进油管和回油管。
    6)安装、固定增压器与进气歧管的连接管和进气管。
    7)安装冒烟限制器。
    进排气系统的安装如图19所示。

    十八、安装其他附件
    1)安装起动机。在飞轮壳的起动机安装孔处,安上3个M10 x 28的双头螺柱,装上起动机总成,并将固定螺母拧紧。
    2)安装发电机。检查发电机转动是否灵活,有无卡滞现象。将发电机装在支架上,装上发电机传动带,调节发电机传动带拉紧螺栓,使传动带张力符合要求,紧固发电机螺母。
    3)装上机油压力感传器。
    4)安装放水开关。将放水开关或放水螺塞安装在冷却器盖上并拧紧。
    5)安装高压油管。
    其他附件的安装如图20所示。
