中通公交客车单轴并联式气电混合动力系统
来源:本站整理  作者:佚名  2016-01-18 14:23:12


 (7)怠速停机功能

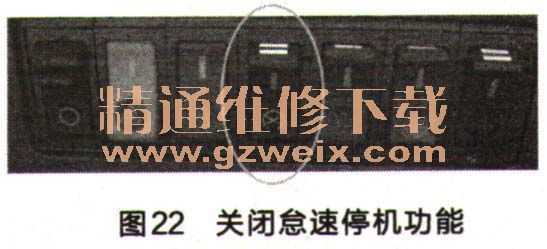

   ①驾驶人可选择打开/关闭怠速停机功能,如图22中状态为关闭。
   ②当发生如下情况时,怠速停机功能自动取消:发动机后舱盖打开;高压电未就绪(“H”灯不亮);电池电量较低(低于30%)。
    ③打开怠速停机功能时,若挡位处于空挡,拉上手刹,松开油门,5s之后发动机会自动熄火。怠速停机后,若驾驶人换挡或松开手刹或轻点油门,发动机会自动启动。
   ④请不要在发动机未停稳时就启动发动机。
    ⑤长时间的停车可采用怠速停机,短时间停车(停车时间少于15s),可不必采用此功能。
   ⑥在发生以下情况时,建议关闭怠速停机功能:空调打开时;气压不足时(图22)。

(8)停车说明
    ①发动机未熄火时停车:若不是在空挡,请踩住刹车以避免溜车;若要拉上手刹,请先将挡位放在空挡;在坡道上停车时,请放在空挡拉上手刹,不要用控制油门的方式使车辆不溜车。
   ②发动机熄火停车:请先将挡位放于空挡再熄火;熄火后等待5s再关闭总电源。
(9)制动能量回收
   ①若混合动力正常工作,并且电量在80%以下时,松开油门,电机将发电以回收制动能量。
   ②在较高车速时(>20km/h),松开油门即进行制动能量回收;在较低车速时,轻踩刹车同样进行制动能量回收。
   ③制动能量回收时仪表上显示的挡位可能不变,请不必在意。再次踩下油门时会自动切换到合适的挡   位。
   ④减速时请不要换入空挡滑行,轻踩油门可同样实现空挡滑行的效果。
    ⑤正确使用制动能量回收功能可显著降低车辆油耗。
(10)电池维护
    ①电池从车舱内抽风进行散热,如图23所示。

    ②若电池温度过高或单体之间温差过大,系统将自动停止电池的工作。
   ③请每三个月更换一次进风口滤芯,滤芯位于进风口下面的方盒内。

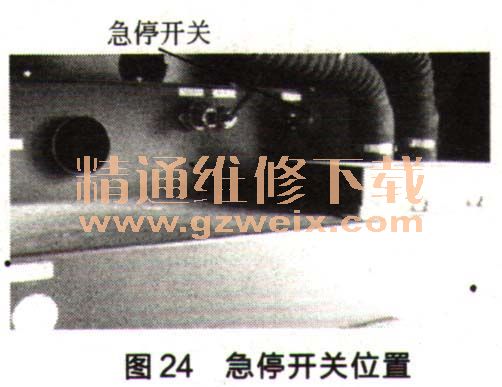

   ④在紧急情况下,请按下急停开关以切断电池,如图24所示。

    ⑤非专业人士请不要拔下高压插头。
(11)变速箱维护
   ①变速箱油品要求:黏度等级为SAE80W/90或SEA85W/85W/90 ;油品性能符合API-GL4或MIL-L-2105。
   ②油量要求:10. 5L。
   ③换油要求:首次换油为5000km或使用125h;换油间隔为90004km或2000h。
    ④分离轴承处润滑脂要求:a.与传统手动变速箱相同,分离轴承处需定期注入黄油润滑;b.定期每5000km或使用200h。
(12)紧急处理----关机
   ①方法1:关钥匙(推荐)。
   a.发动机关机;b.混合动力系统关闭;c.混合动力电池只在电池盒中有电。
   ②方法2:断开12V电池。混合动力电池只在电池盒中有电。
   ③方法3:拔掉混合动力控制器的熔丝(30A)。
   a.混合动力系统会关闭;b.混合动力电池只在电池盒中有电。
    注意:车辆停机5 min后,高压系统中的电势才会完全消失。
(13)紧急处理----“要”和“不要”
    ①要:靠近车辆之前,首先假定高压系统是工作的;在对车辆修理之前,首先使用关机程序,让车辆停机5 min以上。
   ②不要:不实施关机程序,且车辆停机5 min以内时,不要修理车辆;如果可能,不要切割橘红色高压线束;如果可能,不要切割或打开电池盒、逆变器或电机。
(14)电池包PEC空滤
    ①电池包采用风冷,由两个风机向外部排风;②进气口由空滤进行过滤;③空滤阻塞会导致电池保温度过高继而造成混合动力功能减弱,油耗增加;④每个月检查1次空滤;⑤应定期更换空滤,建议每1~2个月更换1次,周期应按实际使用情况适当调整;⑥空滤器位置如图25所示。

(15)注意事项
   ①选挡面板左上角指示灯为变速箱故障指示灯,若此灯长亮,说明变速箱存在故障。部分故障可通过重启的方式消除,可停车关闭钥匙,等待5s后再打开钥匙。若还存在故障,请从仪表上“故障码”----“变速箱故障码”中读取故障码后联系系统服务人员。
   ②若故障指示灯不停闪烁,说明选挡面板与变速箱控制器无法通信,请联系系统服务人员。
   ③冰雪路面请关闭混合动力系统,采用常规发动机动力行车。
   ④驾驶人可尽量利用制动能量回收实现减速,这样可以节省油耗并减少刹车片磨损。
   ⑤请不要刻意减速以对电池进行充电,以正常的驾驶方式驾驶即可。
   ⑥若混合动力系统不工作(仪表上“H”灯不亮),请检查“HEV”开关是否关闭。若开关打开,请关闭“HEV”,开关后再打开;若混合动力系统还不工作,请从仪表上“故障码”----“混合动力故障码”中读取故障码后联系系统服务人员。
