双离合器变速箱机械电子单元J743用螺栓固定在变速箱壳体下部，被变速箱ATF油底壳盖着。机械电子单元是将液压控制机构、电子控制器和传感器以及执行机构组合成一个彼此配合的单元。上述所有部件都通过自诊断检测。

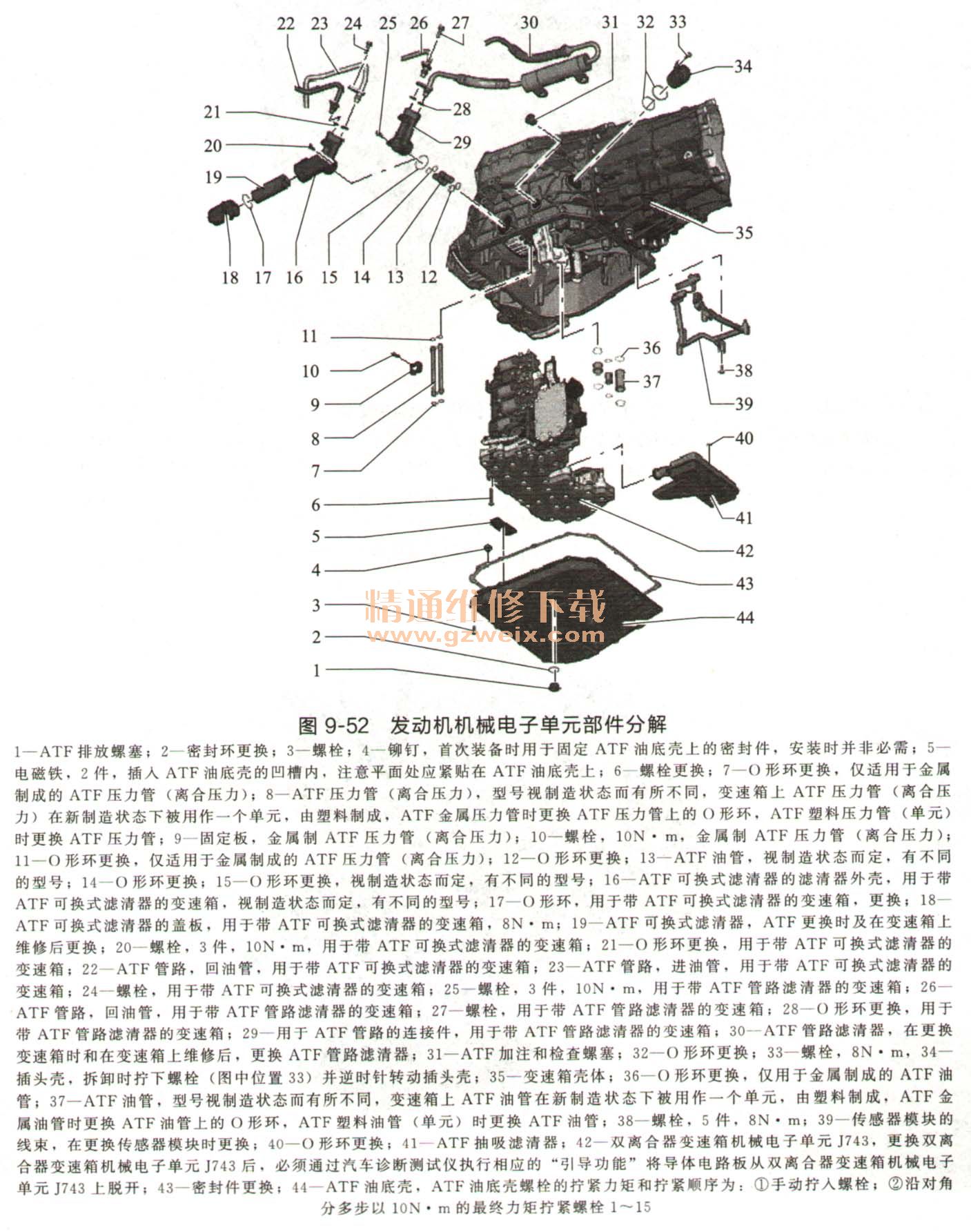

    机械电子单元部件分解如图9-52所示。

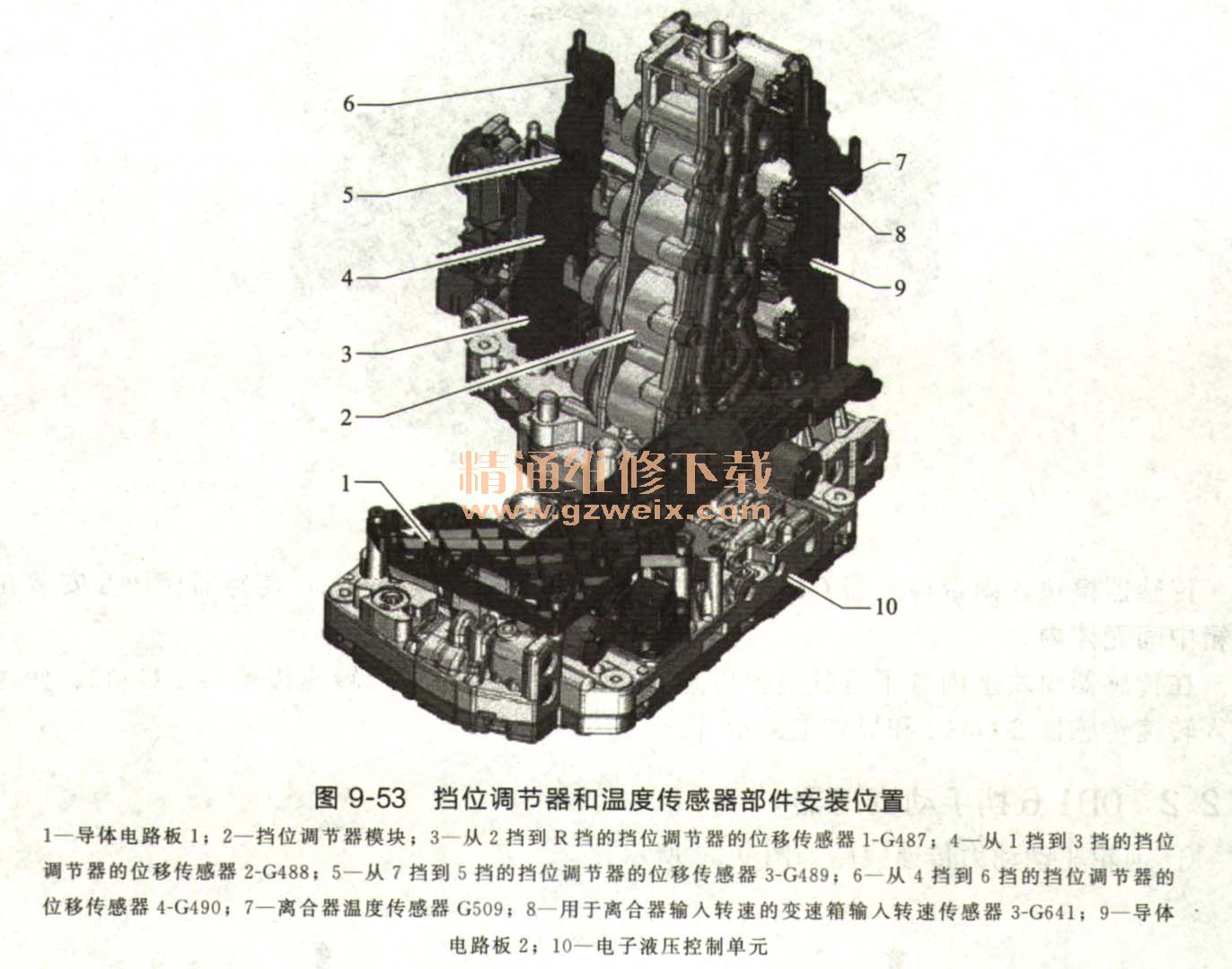

    机械电子单元挡位调节器、温度传感器安装位置如图9-53所示。

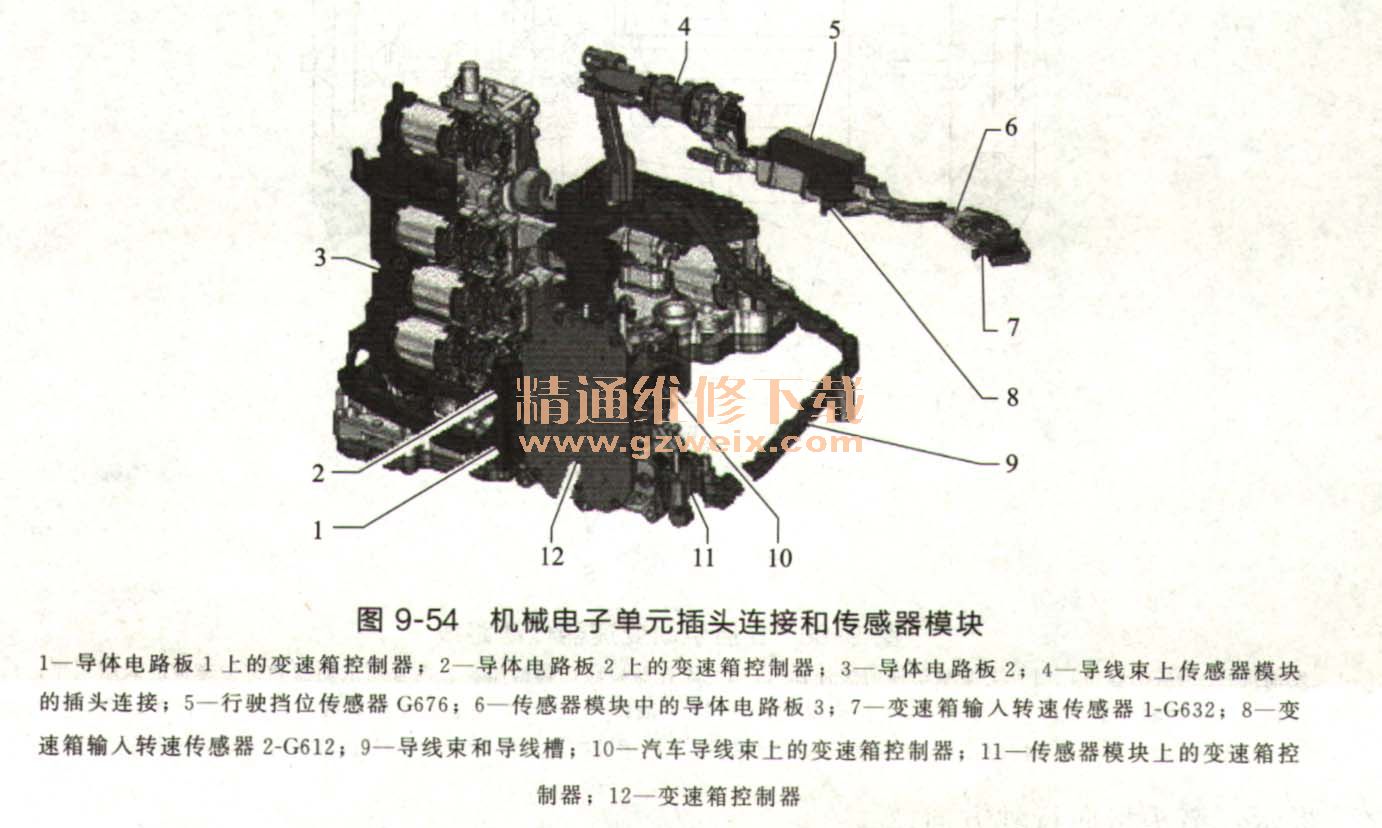

    导体电路板1和导体电路板2可以单独拆卸和安装。机械电子单元插头连接和传感器模块如图9-54所示。

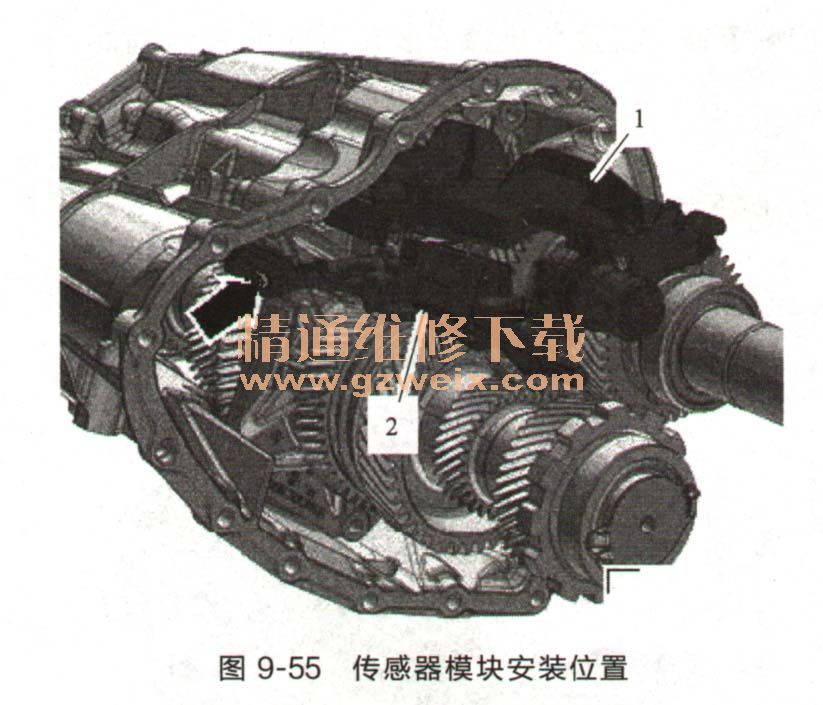

    部件4～8被称为传感器模块。传感器模块安装位置如图9-55所示。

    传感器模块，内带传感器G612、G632、 G676和印制电路板3，传感器模块2安装在变速箱中间壳体内。
    在传感器模块上内置了行驶挡位传感器G676、变速箱输人转速传感器1-G632、变速箱输入转速传感器2-G612和导体电路板3。
