天宝TB870型收音、放音汽车音响，无论是收音还是放音，放出的声音均较小且失真。
    分析思路：
    该机AM波段收音电路以μPC1191V集成电路为主构成，输出的信号经C20耦合电容。R10电阻→C23电容正极；放音电路以μPC 1032H集成电路为主构成，输出的信号经R15、VD4隔离元件也加到耦合电容C23的正极端。由此可见，C23电容正极端以后的电路即为该机收音、放音的共用电路。由于本例机收音、放音声音均较小，且失真，说明问题出在收音和放音的共用电路上。该机收音、放音的共用电路主要包括音调、音量控制电路和功率放大电路、扬声器电路。相关电路如图1所示。检修时，可从耦合电容C23处人手查起。

    检修方法：
    1．检查音调、音t及耦合电路
    （1）在放音或收音状态时，用一只4.7μF电解电容并接在C23电容两端，故障依然存在。说明故障与该元件无关。
    （2）检查音调、音量调节电路中C24、RP1、RP2、C25等元件，均未发现有损坏元件，说明故障与这些元件也无关，估计故障出在功率放大电路。
    2．检查功率放大电路

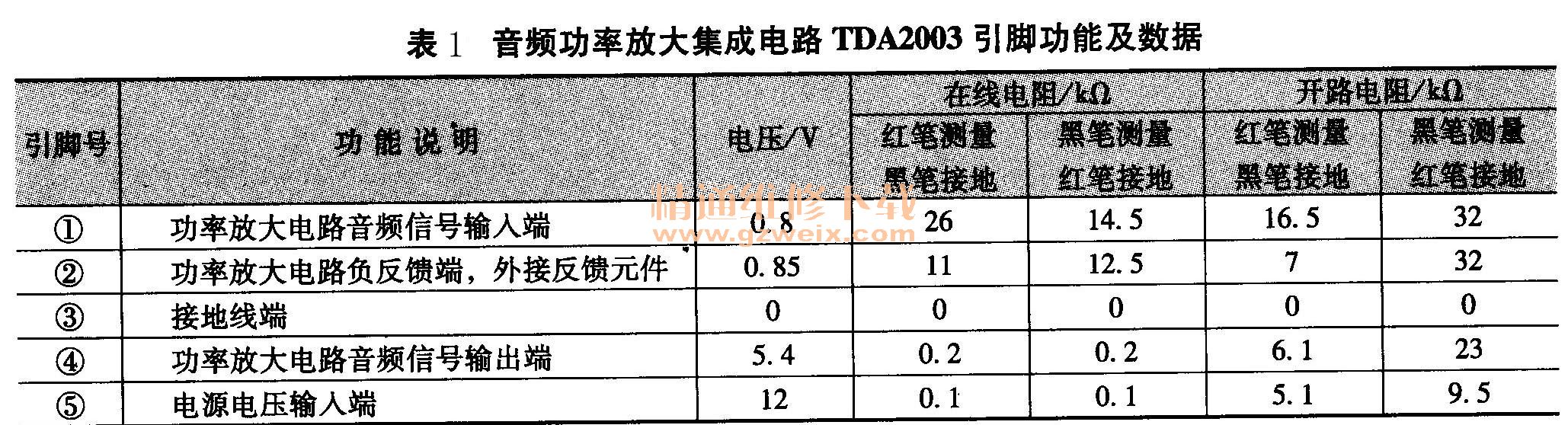

    （1）该机功率放大电路为BTL连接方式，由两块相同的TDA2003集成电路为主构成，该集成电路的引脚功能及实测数据见表1。

    （2）通电对比测量两只TDA2003集成电路⑤脚电压为12V，基本正常，但测其有一块TDA2003集成电路的②、④脚电压与正常值相差较多。对其外围的C28、C33电容等进行检查，未发现有损坏。
    （3）关机，测上述②、④脚电压异常集成电路的在线电阻并与表4-8中所列的正常值进行对比，相差较多，将其拆下测其开路电阻值也与正常值不符，怀疑该IC已经损坏。
    （4）用一只新的TDA2003集成电路换上后，收音或放音均恢复正常，失真现象也消失，故障排除。
    维修总结：
    该机功率放大电路由两块TDA2003集成电路为主构成，两者连接成BTL工作方式。正常工作时，收音或放音电路送来的信号，经C23电容耦合，音调、音量控制电路调节后→C25电容耦合→TDA2003 （IC1）①脚，经其内放大电路放大以后从④脚输出，并分成两路：一路经C32加到扬声器的上端；另一路经R24、R22、R23电阻分压得到与输入信号幅度相等的信号加至IC2②脚，经其内放大器放大后加到扬声器下端。这两路幅度相同、相位相反的信号在扬声器上叠加，得到一个完整的信号。由于该电路中的一只TDA2003集成块特性变劣，致使加至扬声器上的信号异常，从而导致了上述故障。
