新款奔驰A200L加装带Mercedes-Benz字样的发光车门槛
来源:本站整理  作者:佚名  2019-04-24 08:53:52

    加装说明:本文和大家分享一下2018年奔驰A200L加装带Mercedes-Benz字样的发光车门槛(如图1所示)的方法和步骤。此文适用于奔驰型号177.0、型号177.1、型号177.9,除了代码877(环境照明灯),本文以新款A200L为例进行介绍。

    加装步骤:此步骤总体来说分为两大类即拆卸和安装,那么我们先来说拆卸部分。
    1.将驾驶员座椅与前排乘客座椅后移。

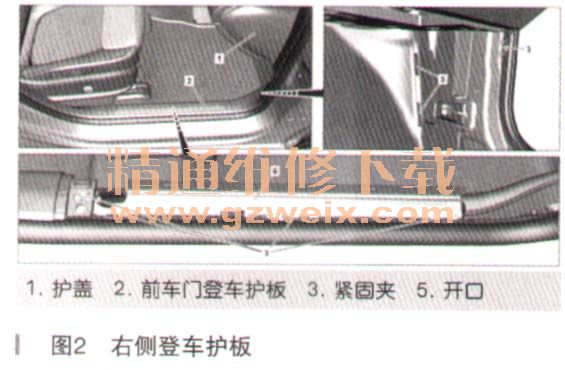

    2.拆下左侧和右侧内部登车护板。松开护盖然后松开并拆下前车门槛,如图2所示。

    3.拆下右侧和左侧登车区域内的车门密封件。
    4.拆下左侧和右侧登车护板。不再需要旧的登车护板。
    5.将驾驶员脚部位置下部转向轴护盖上的螺母拆下。
    6.松开车内保险丝和继电器模块。不要断开电气接头。
    (1)将接地线从启动机蓄电池(G1)上断开。
    (2)拆下右前车门槛。
    (3)折回前排乘客侧地板覆盖层,直到可以接触到支架,如图3所示。

    (4)松开螺母1。
    (5)松开并断开电气连接器。电气连接器的数量根据车辆设备的不同而有所差异。
    (6)将辅线束从支架上松开。
    (7)松开螺母2。
    (8)将支架从双头螺栓上拆下,直到可以接触到电线。不要挤压或扭结电线或使其受到张力。这将导致电线损坏,还可能损害其功能。
    (9)将电气连接器从车内保险丝和继电器模块(F152/4)上松开并断开。电气连接器的数量因车辆设备而异。
    (10)将电线的紧固夹从支架上松开。
    (11)拆下螺钉/螺栓,如图4所示。

    (12)松开箭头(A)处的车内保险丝和继电器模块(F152/4)。

   (13)将车内保险丝和继电器模块(F152/4)从支架上断开。
    以下的步骤为安装过程:
    7.加装照明式登车护板电线束。
    (1)将照明式登车护板的电线束放置在前排乘客脚部位置,如图6所示。

[1] [2] [3]  下一页
