2012年奥迪A7 34(水平高度控制系统)在线参数化配置刷写
来源:汽车维修与保养  作者:佚名  2018-11-14 08:57:44

    实测车型
    一辆2012年奥迪A7轿车,使用元征X-431 PADIII进行在线参数化配置刷写。
    功能说明
    奥迪A7 34更换水平高度控制模块后,系统故障灯常亮,读取故障为:“B201300未执行装配线终端编程”。维修技师人员使用元征X-431 PADIII依次执行在线参数化、在线编程、空气悬挂校准等功能后,故障灯熄灭,问题成功解决。

    操作步骤
    1.选择“在线功能”,然后选择“在线参数化配置”,如图1所示。阅读屏幕出现的提示信息后点击“确定”,继续下一步。

    2.ECU刷写时间较久,为了提高稳定性和刷写速度,建议使用USB数据线连接,然后点击“确定”,如图2所示。

    3.选择“自动模式”,选择“34水平高度控制系统”,选择“点击刷写”,如图3所示。

     4.出现可选文件,选择编程文件,点击“确定”,如图4所示。

    5.服务器请求成功,文件下载成功,ECU刷写正在运行,耐心等待一段时间。
    6.先关闭点火开关30秒后再重新打开点火开关,然后点击“确定”,如图5所示。

    7.ECU刷写成功,如图6所示。按照提示点击“确定”清除故障码。

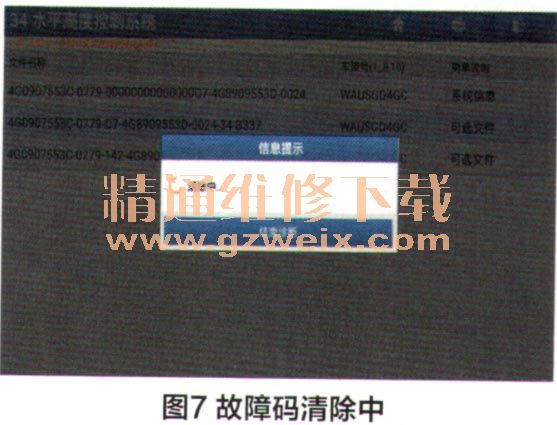

    8.故障码清除中,如图7所示。参数化配置文件刷写完成,如图8所示。



    9.读取故障码“B201300未执行装配线终端编程”消失,如图9所示。在线参数化配置刷写成功,后续进行再线编码。


相关资料:2017年7月大众、奥迪原厂维修信息系统ELSA 6.0

关键词:奥迪A7
