5．加装防盗警报
    钻孔时，注意不要损坏位于穿孔位置后方的导线。使用0 5mm的钻头在橡胶套管（1）上的压印标记（2）处钻孔，如图4所示。

    将加装电缆套件A的支路A1-A3从行李舱穿过钻孔铺设至车身左侧，如图5所示。使用合适密封剂防水密封橡胶套管（1）。如下所述，将支路A1-A3接入3极SW插孔外壳I中：

    ·支路A1，电缆颜色BR，接入插脚1
    ·支路A2，电缆颜色SW/RT，接入插脚2
    ·支路A3，电缆颜色RT，接入插脚3
    用六角螺母C将备用电源警报器B拧在左后侧保险杠插口（1）上。将插孔外壳I插接在备用电源警报器B上。安装后侧保险杠插口（1）。将加装电缆套件A和电缆绑带D一起固定在车辆的电缆束上。如图6所示。

    支路A4在接地端Z10*12B上拧紧。将支路A5铺设至右后保险丝盒Z2的安装位置上。将支路A6-A7沿着车辆的电缆束铺设至总线接口R2的安装位置上。将支路A8-A12沿着车辆的电缆束铺设至车顶功能中心A21的安装位置上。如图7所示。

    将支路A5，电缆颜色RT，与迷你连接器E一起连接至右后部保险丝盒Z2插头Z2*4B的插脚4引出的同色电缆上，如图8所示。

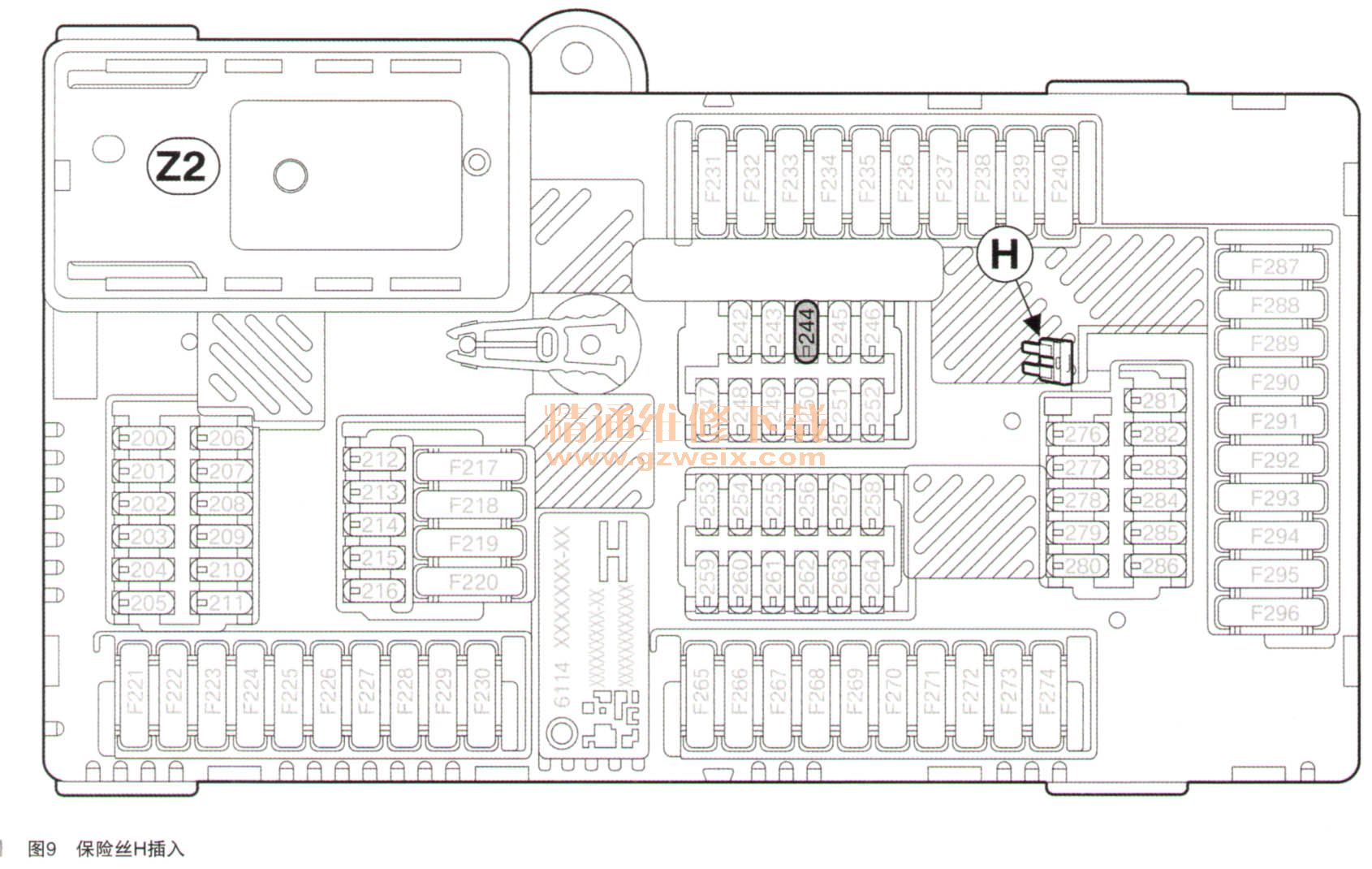

    若插槽F24j4已被保险丝占用，则无须使用保险丝H。将保险丝H插入右后部保险丝盒Z2的插槽F244中。如图9所示。如下铺设支路A6-A12（如图10所示）：
