2010~2015款宝马3系列F34 N20发动机控制单元端子信息
来源:本站整理  作者:佚名  2017-01-01 10:57:38

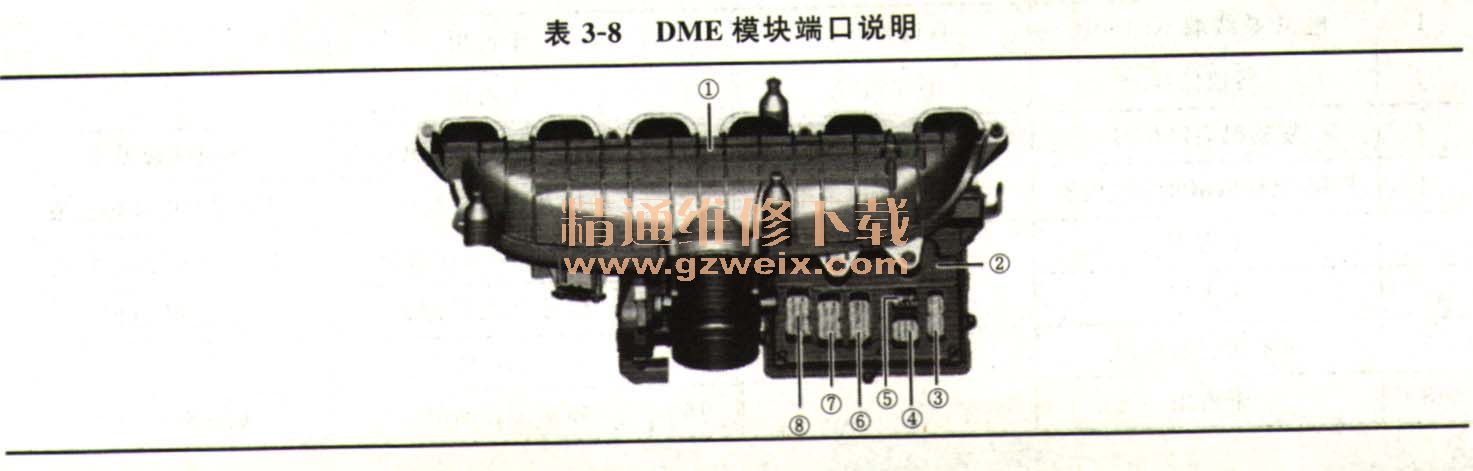

    数字式发动机电子伺控系统(DME)含有Bosch公司的MEVD17.2发动机控制装置。DME控制单元固定在发动机附近的进气系统上(表3-8),因此可使用进气空气冷却DME。电控箱已取消。MEVD17.2有一个FlexRay。DME控制单元为传感器和执行器直接供电。DME控制单元的上侧同时也是进气系统的下部件。壳体上的吸管区域内是一个轮廓结构,以确保在进气系统上形成最佳流量。

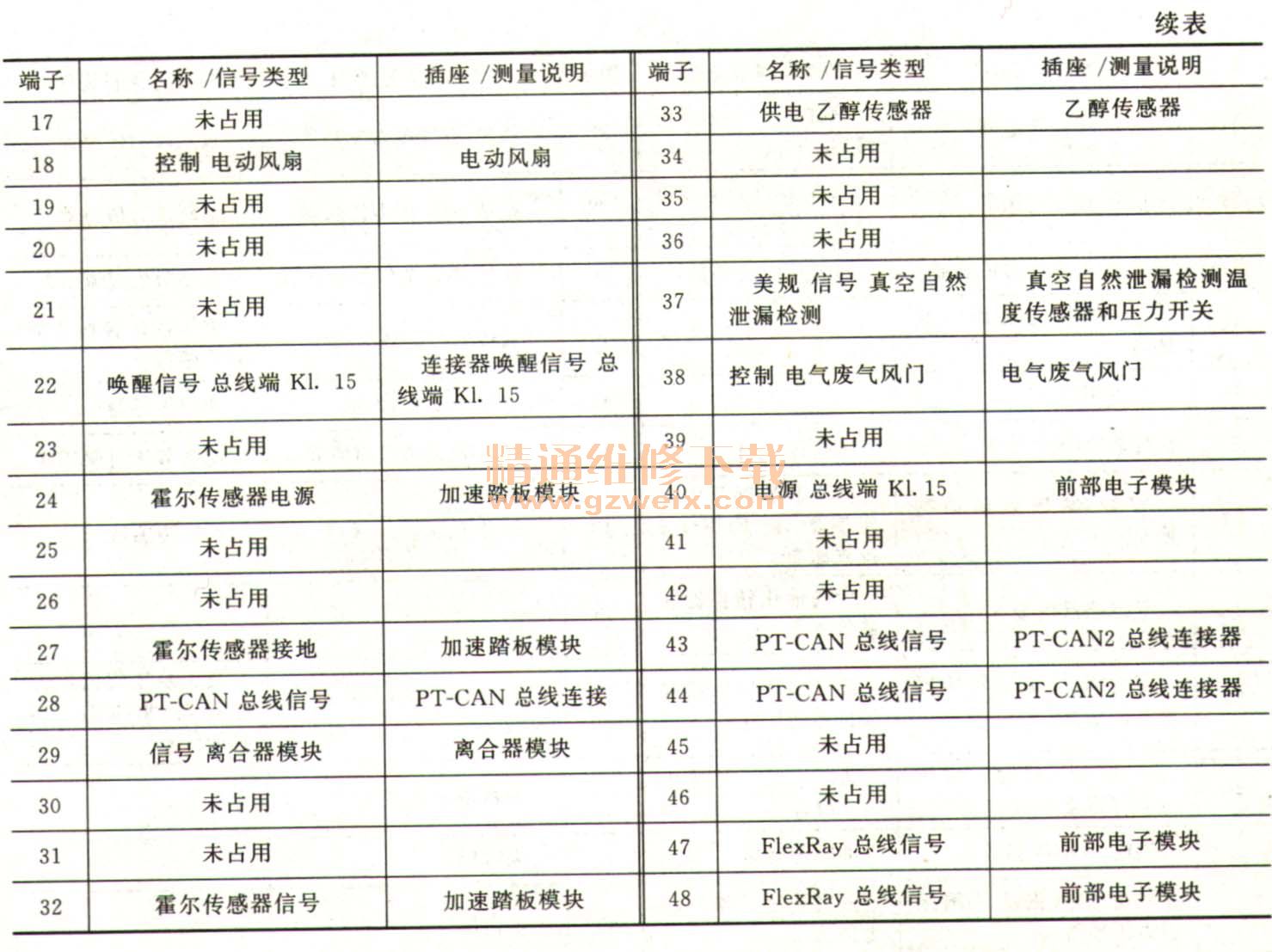

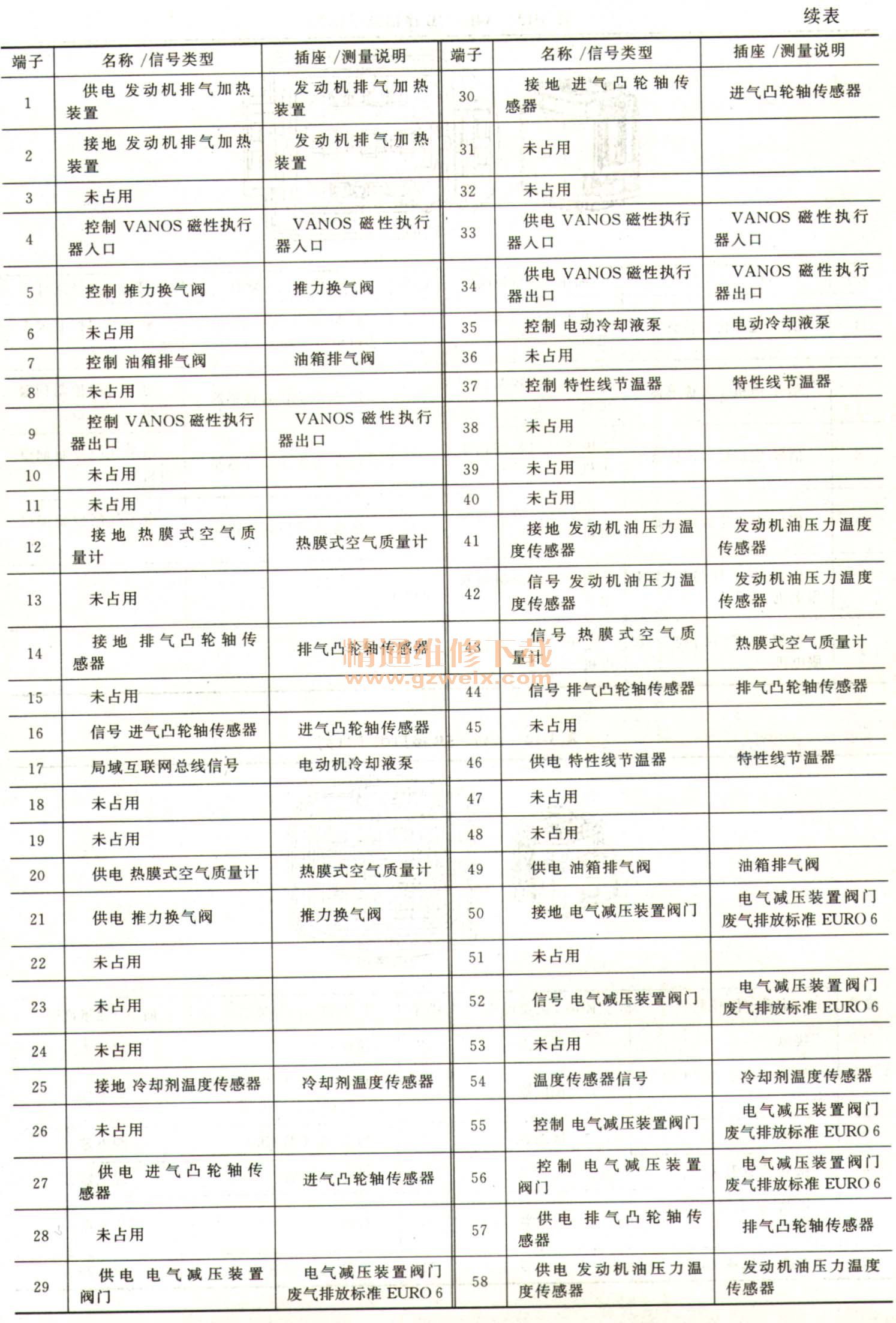

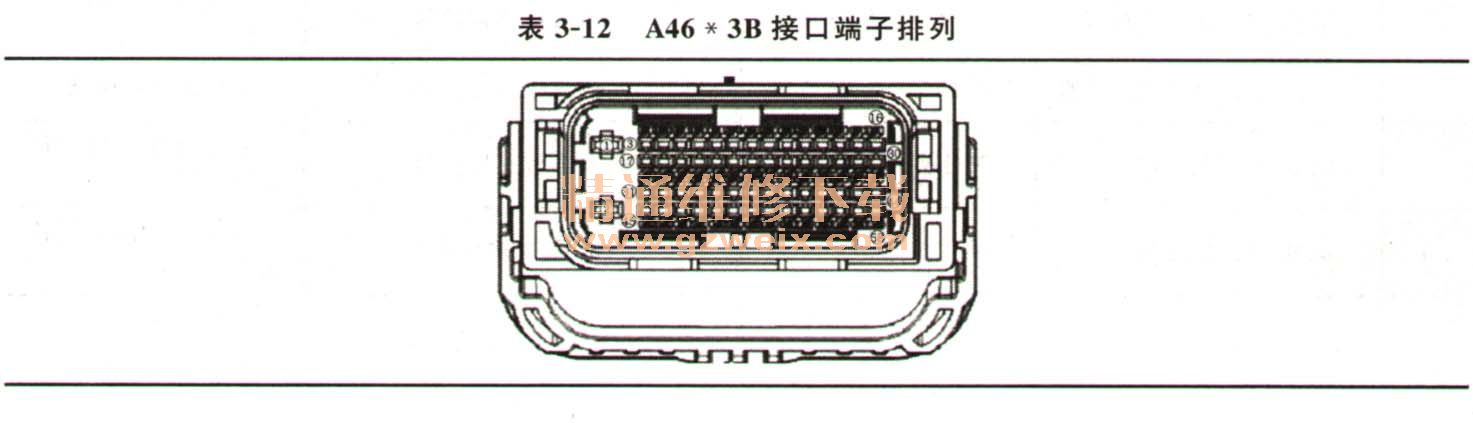

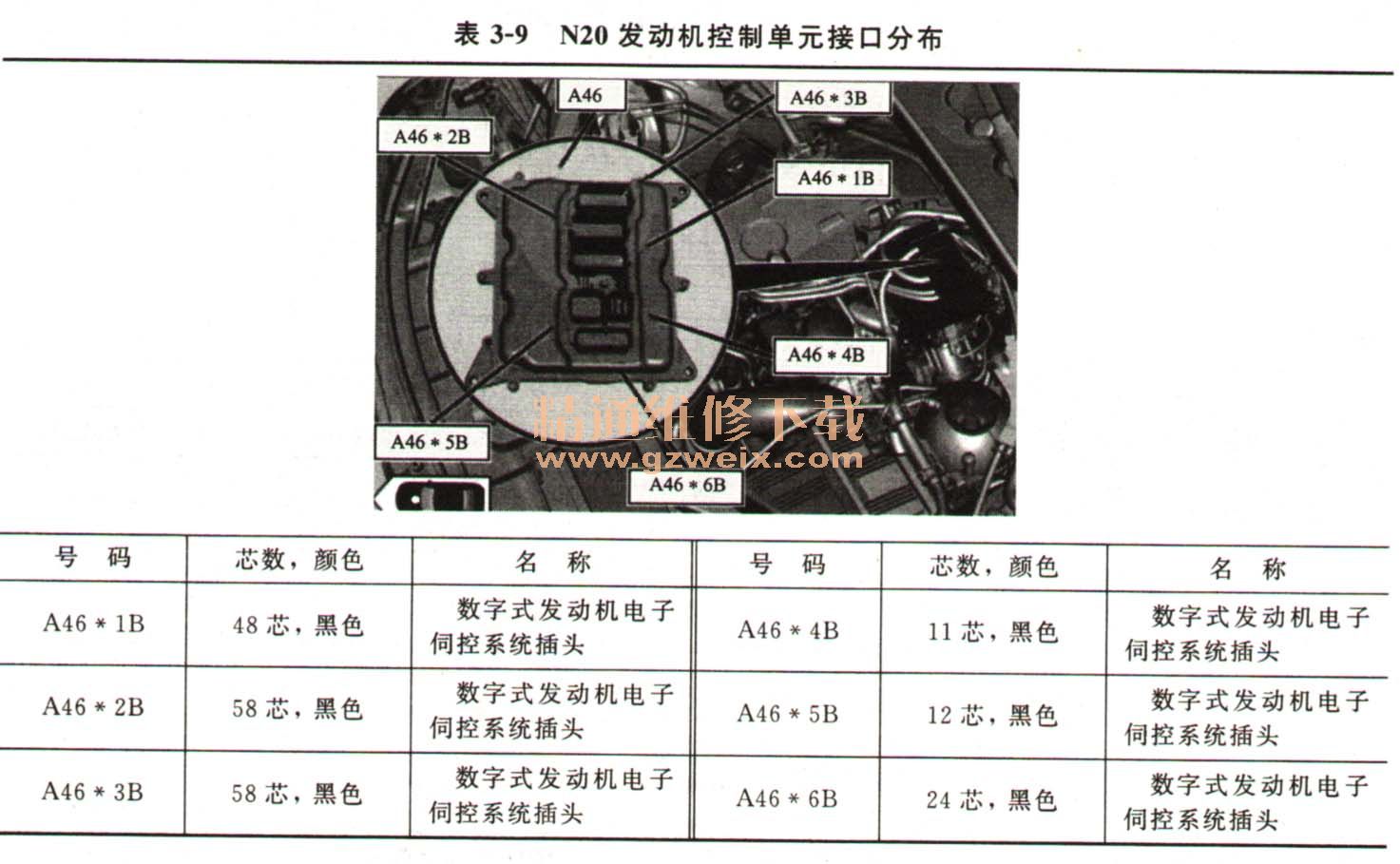

    N20发动机控制单元接口分布与端子排列如表3-9~表3-15所示。








[1] [2]  下一页
