引言：随着电子驻车系统的应用，驻车制动片的维修和护理也随着改变，不再是单纯的机械式手工护理了，需要结合汽车诊断仪，通过诊断仪控制驻车制动系统，来完成制动片的更换和维护。本文以2014年沃尔沃XC60为例，讲述用道通科技诊断仪MS906更换驻车制动片的方法和注意事项。
    案例车型:2014年沃尔沃XC60。
    车架号YVlDZ4753E2x x x x x x。
    注愈事项：
    1．应确保车辆放平，发动机停止。
    2．将点火开关开至ON挡，蓄电池电压大于12V。
    3．更换制动片之前，需要用检测仪打开驻车制动电机，不能手动强行打开。
    4-更换完制动片之后，需要用检测仪关闭驻车制动电机。
    执行步裸：
      一、制动片更换
    1．将道通诊断仪MS906与车辆连接好。
    2．将车辆点火开关至ON挡（不踩制动踏板犷圈汝点火开关）。

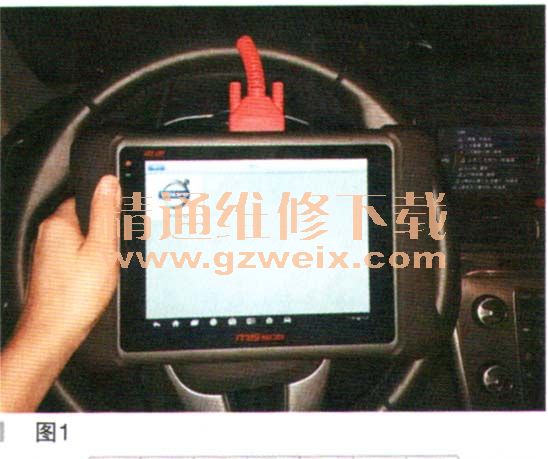

    3．打开MS906诊断仪（如图1序际），通过自动扫描，智能定位到XC60车型，进入诊断界面点击“常用特殊功能”----“电动驻车制动----“启动和服务”，如图2所示。



    4．进入维修之前会有操作按钮功能提示，请仔细阅读，阅读完后点击“继续”（如图3所示）。

    5．严格按提示要求操作，满足要求后点击“继续”（如图4所示）。

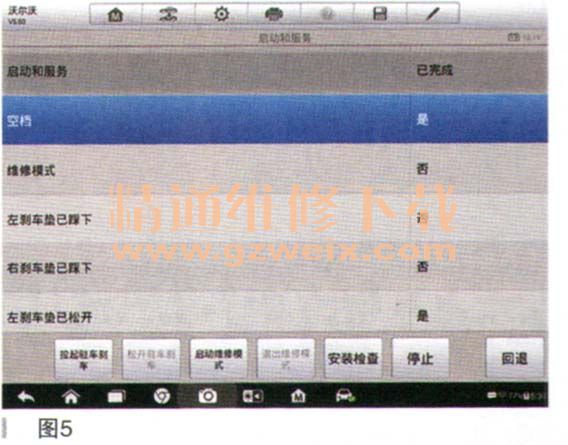

    6．进入制动片更换主界面，可查看秒难坏瞻圈参膜式等状态数据流，如图5所示。

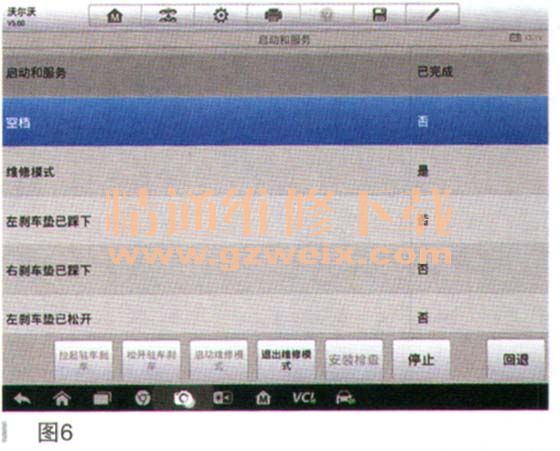

    7．按照“松开驻车刹车----启动维修模式”（点击启动维修模式后，诊断仪会控制后制动电机运行，打开驻车制动电机，这时进入到维修状态，数据流“维修模式”会显示“是”，这时手工将制动片拆卸和更换）步骤执行，如图6所示。

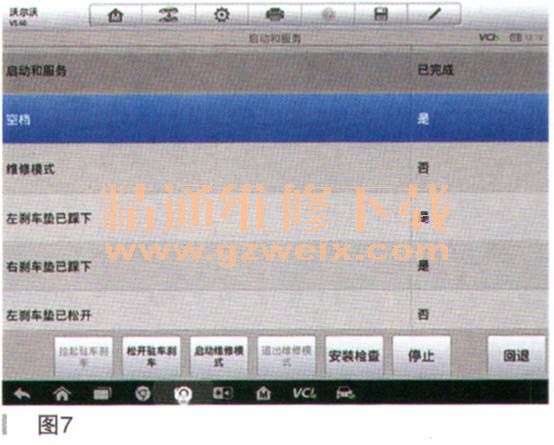

    8．更换完成后点击“退出维修模式”----“安装检查”----“回退”，按这个步骤依次执行，如图7所示。
