宝马加装Advanced Car Eye（一）

当前位置：精通维修下载 > 文档资料 > 汽车技术 > 汽车专题 > 汽车常用设置

来源：汽车维修技师作者：佚名 2016-01-23 09:57:05

    加装套件编号：
    ．66 21 2 359 954 BMW Advanced Car Eye加装套件（前置和倒车摄像头）
    ．66 21 2 359 955 BMW Advanced Car Eye加装套件（前置摄像头）
    ．66 21 2 359 135 BMW Advanced Car Eye加装套件（前置和倒车摄像头）
    ．66 21 2 359 136 BMW Advanced Car Eye加装套件（前置摄像头）
    ．66 21 2 364 600 BMW Advanced Car Eye加装套件（前置和倒车摄像头）
    ．66 21 2 364 601 BMW Advanced Car Eye加装套件（前置摄像头）
    ．66 21 2 288 543 BMW Advanced Car Eye加装套件（前置和倒车摄像头）
    ．66 21 2 288 544 BMW Advanced Car Eye加装套件（前置摄像头）
    ．66 21 2 288 545后风挡摄像头，不适用于敞篷车（Cabrio）
    1．加装套件部件一览图
    加装套件部件如图1、图2所示。

    2．准备工作

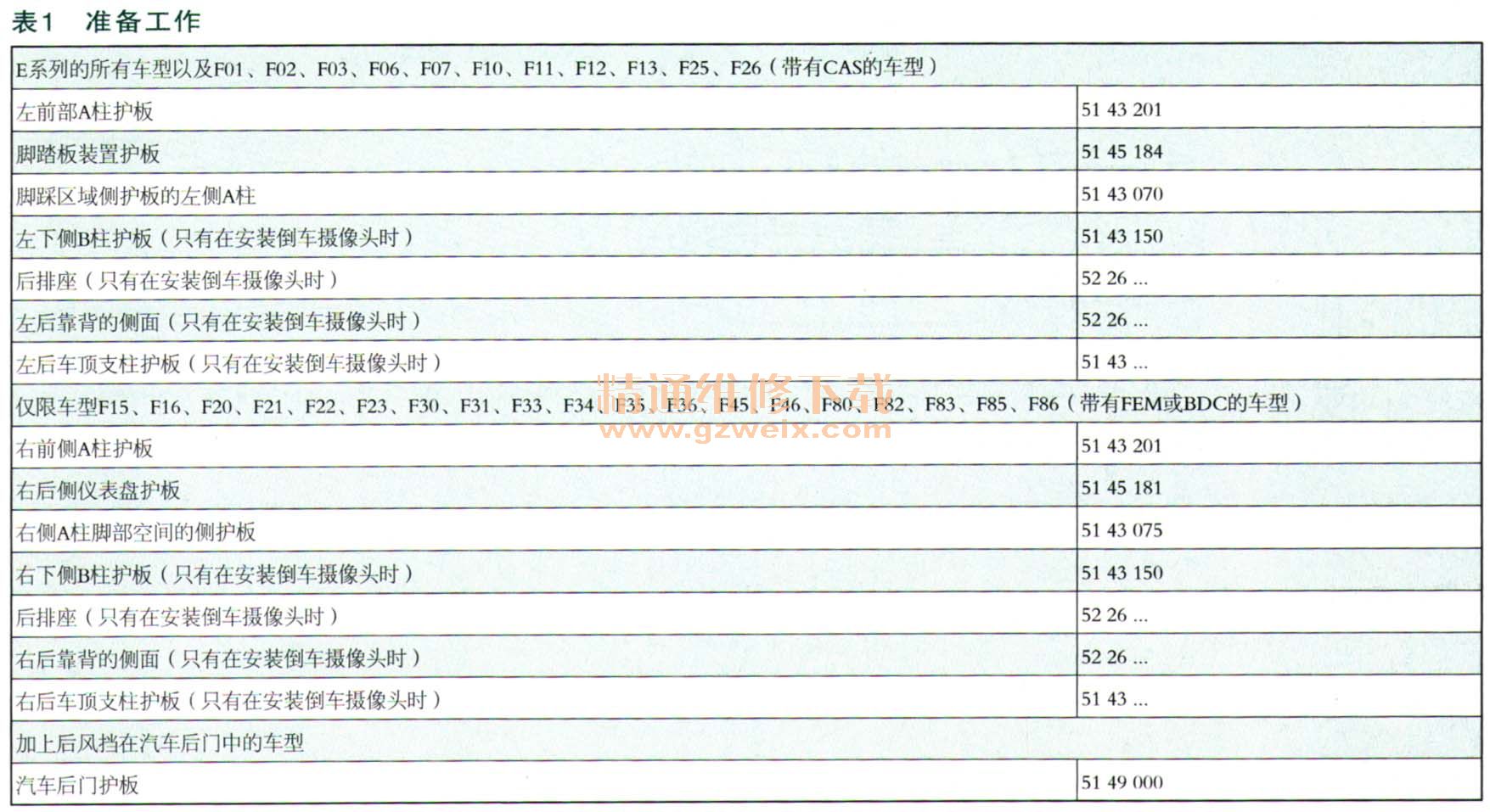

    准备工作如表1所示。

    3. 加装电缆套件连接一览图

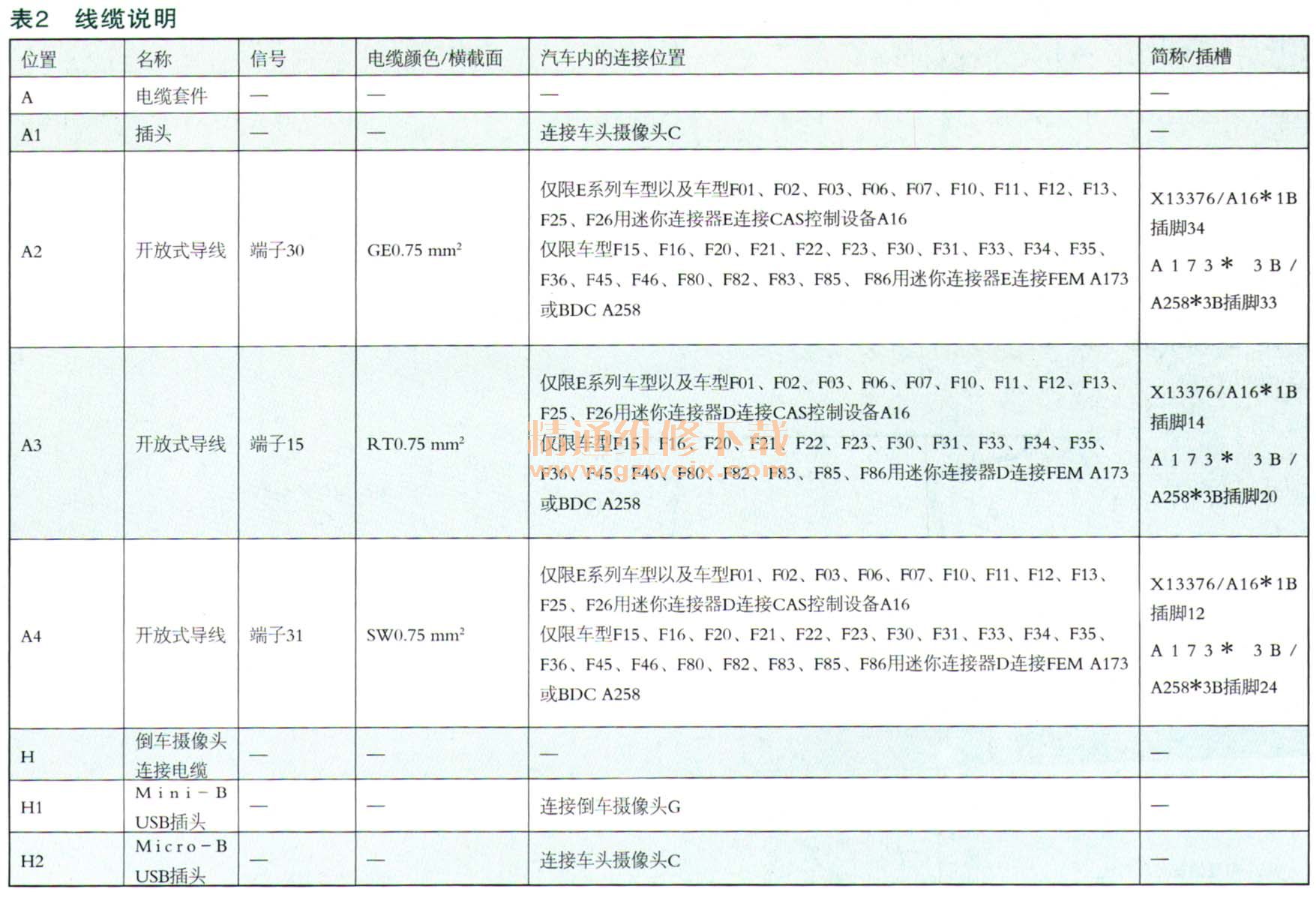

    加装电缆套件连接如图3所示及线缆说明如表2所示。

    4.E系列以及F01、F02、F03、F06、F07、F10、F11、F12、F13、F25、F26车型的安装和布线
    E系列车型安装和布线如图4所示。

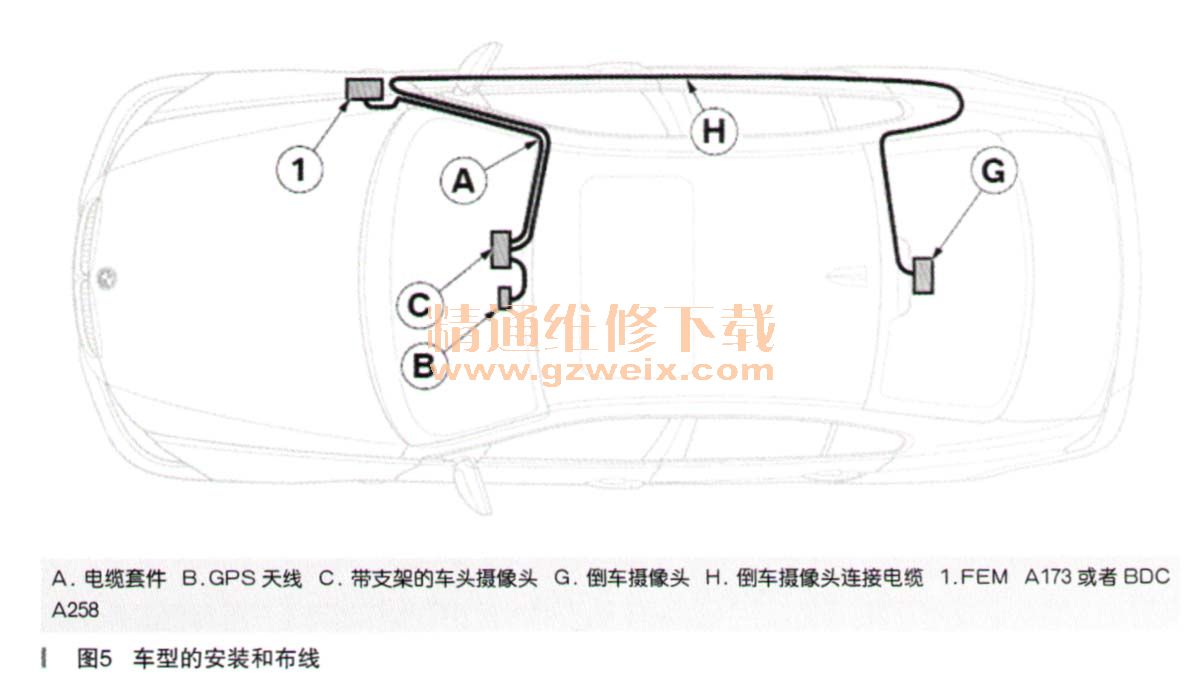

    5 ．F15、F16、F20、F21、F22、F23、F30、F31、F33、F34、F35、F36、F45、F46、F80、F82、F83、F85、 F86以上车型的安装和布线车型的安装和布线如图5所示。
