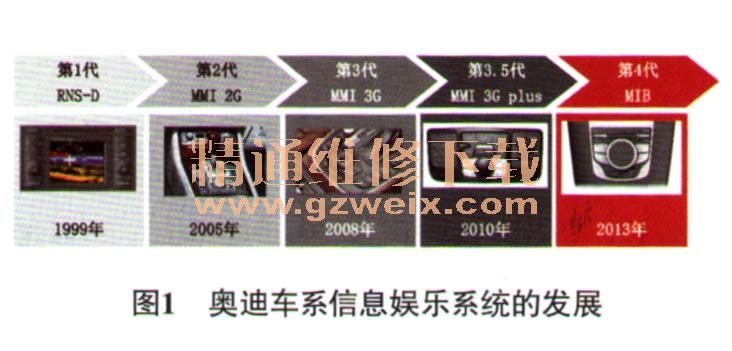

如图1所示，奥迪车系信息娱乐系统发展至今已有4代。

    1  RNS-D系统总线结构

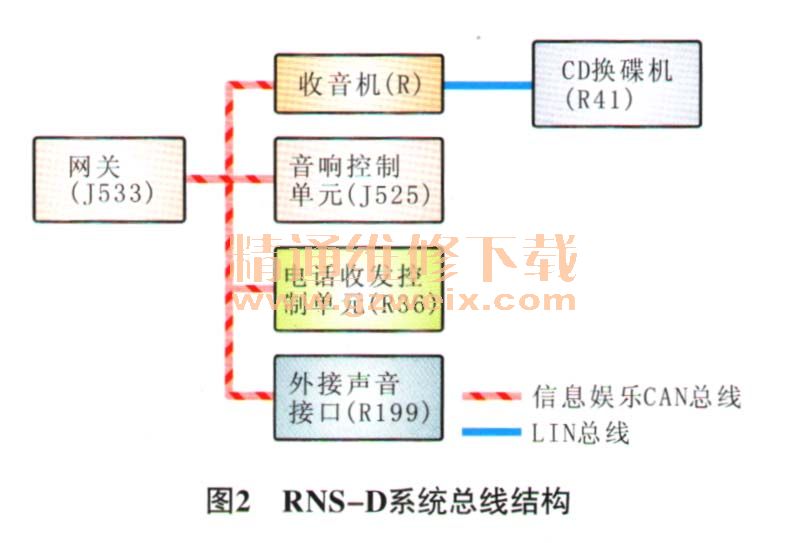

    RNS-D系统诞装备在奥迪A4（B6, B7）、奥迪A6（C5）和奥迪A8（D2）车上，其总线结构如图2所示。

    2  MMI 2G系统总线结构

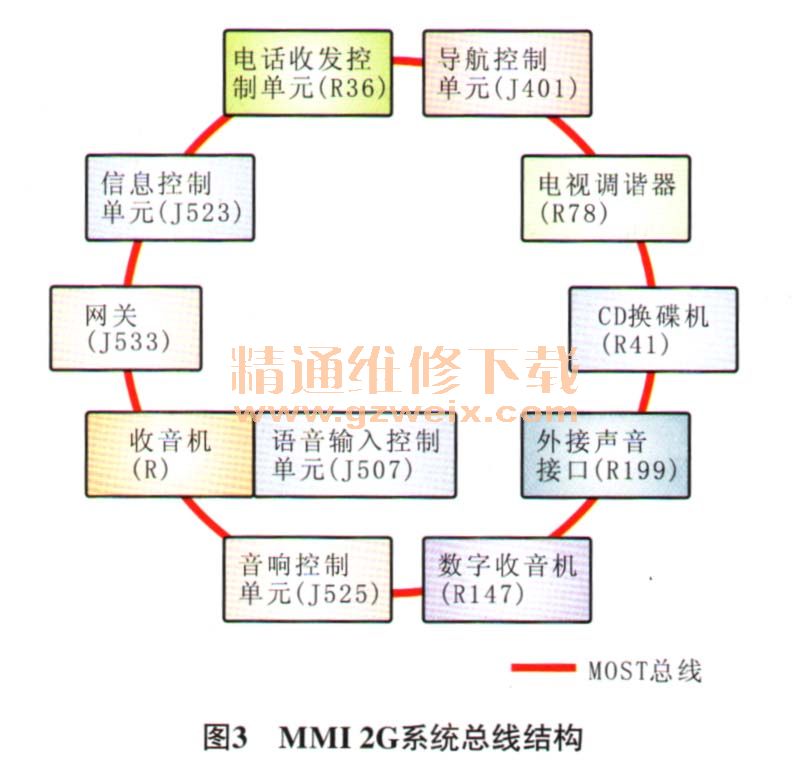

    MMI 2G系统首先装备在奥迪A8（D3）车上，随后奥迪A6（C6）和奥迪Q7车也开始装备。至此奥迪车系开始使用MMI（Multi Media Interface，译为多媒体交互界面）作为信息娱乐系统的名称，且首次采用光纤传导技术构成的MOST（Media Oriented System Transport，译为媒体定向系统传输）总线进行信息数据传输。在MOST总线中，各控制单元组成一个封闭的环形结构，且通过光纤以相同的方向在环路中发送数据到相邻的下一个控制单元。MMI 2G系统总线结构如图3所示。

    3  MMI 3G系统总线结构

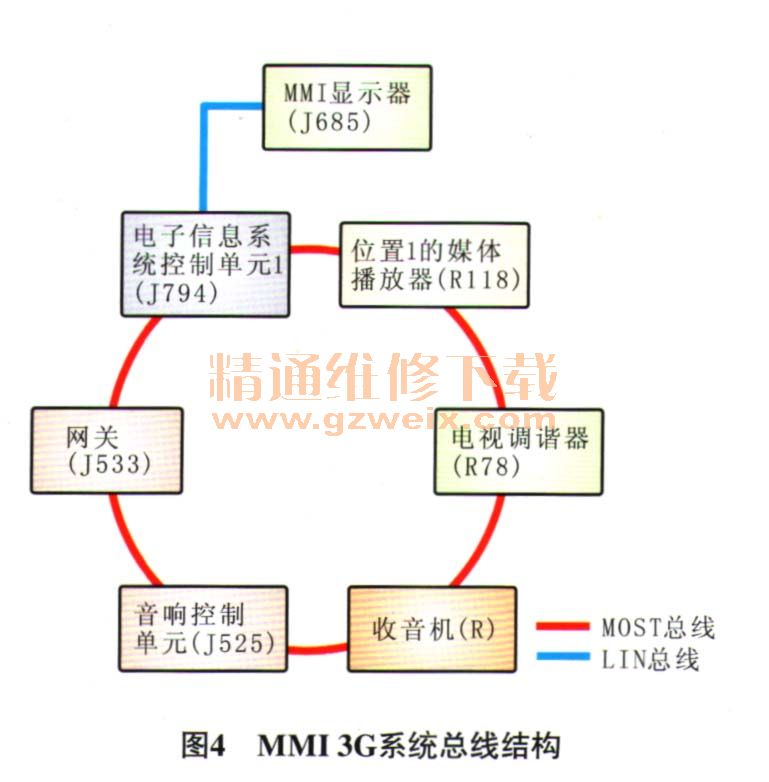

    MMI 3G系统首先装备在奥迪A5车上，随后奥迪A4（B8）和奥迪Q5车也开始装备。MMI 3G系统将MMI 2G系统多个控制单元的功能集成在一个控制单元（信息电子系统控制单元1, J794）上，其总线结构如图4所示。

    4  MMI 3G Plus系统总线结构

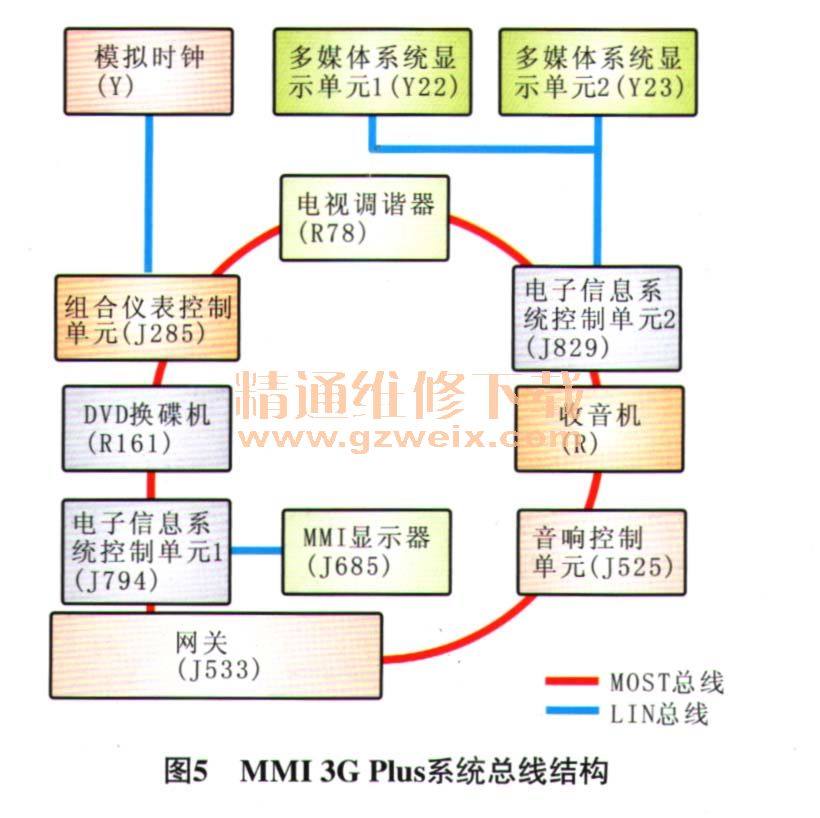

    MMI 3G Plus系统首先装备在奥迪A8（D4）车上，随后奥迪A7、奥迪A6 (0)、奥迪A1和奥迪Q3车也开始装备。 MMI 3G Plus系统增加了很多在线化的服务项目，是Audi Connect服务的硬件基础。MMI 3G Plus系统总线结构如图5所示。




    5  MIB系统总线结构

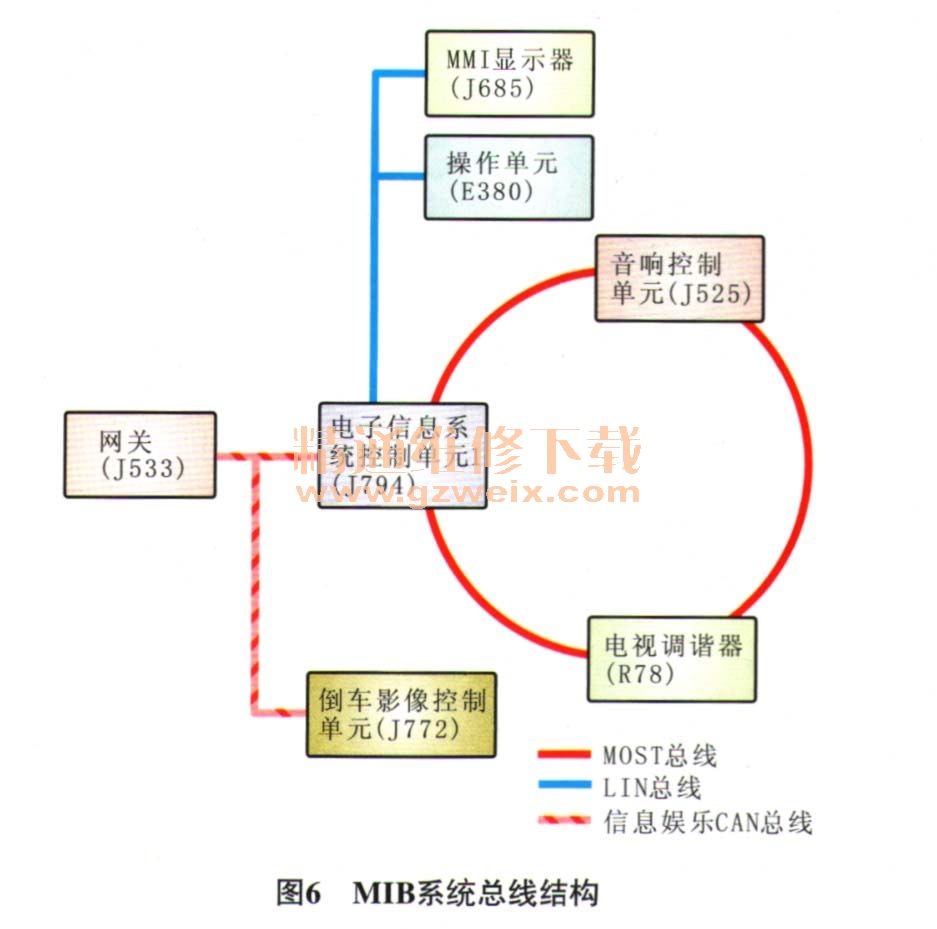

    MIB（信息娱乐系统模块化平台）系统首先装备在奥迪A3车上。MIB系统将信息娱乐系统CAN总线和MOST总线结合在一起，即使MOST总线中断也不会使整个MIB系统失效。
