自动空调系统的主要组成部件有哪些?
来源:本站整理  作者:佚名  2016-12-27 13:37:03



(1)自动空调系统的特点及组成  自动空调系统采用一般空调系统的基础部件,主要差别在于自动空调系统能保持预先设置的室内的温度。它利用传感器确定当前温度,然后系统能够按照需要调节暖风和冷风。系统用执行机构的开闭调整混合气流以达到适宜的车内温度,使温度符合驾驶员的要求。
自动空调控制系统可分为控制面板、传感器、空调ECU和执行器4部分。
1)传感器。自动空调系统的传感器一般有驾驶人设定和功能选择信号、环境状态信号、空调风门位置信号、空调保护装置信号4种类型。
2)操纵控制面板。是驾驶人向自动空调ECU读人的设备。
3)空调ECU。空调ECU(空调控制单元或者电脑),它与控制面板制成一体,对输入的各种传感器信号和功能选择键的输入指令进行计算、分析、比较后,发出指令,控制各个执行元件(进气伺服电动机、空气混合伺服电动机和气流方式伺服电动机)动作,从而控制压缩机的电磁离合器工作,暖风加热器热水阀工作,将模式门放到适当位置等。
如图1所示,例如宝马E60空调ECU,空调控制面板背面就是该ECU插接口。

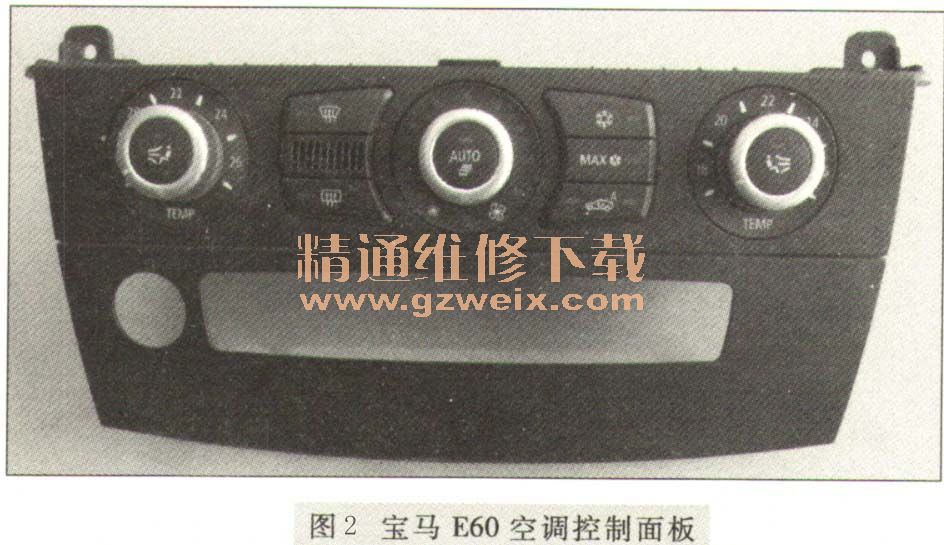

如图2所示,例如宝马E60空调控制面板。

4)执行器。自动空调系统的执行器主要有鼓风机、电磁离合器、空气混合门、真空执行机构等。
自动空调系统一般采用控制配气风门、控制鼓风机转速、控制压缩机开停及信号显示4种执行器。
(2)自动空调系统的类型  自动空调系统分半自动空调系统和全自动空调系统,两者的主要差别在于是否有自诊断功能,半自动空调系统没有提供故障码存储器,全自动空调系统具有监控系统,监控系统的随机存储器存储诊断码。
(3)自动空调系统的工作原理  自动空调系统工作时,根据驾驶人预设的温度,自动开启空调压缩机或暖风装置,调整鼓风机的风速、空气的内外循环,以达到室内舒适的温度。自动空调的核心部件是空调ECU(控制器总成),它接收空调系统的相关信息如室内外温度、蒸发箱温度、系统压力。根据这些信息来控制空调执行器的动作来满足车内的设定温度。
