计算机温度控制汽车油漆车间油漆雾霾收集器

来源：汽车维修作者：佚名 2017-06-02 08:52:27

    三、二级油漆雾霾收集器

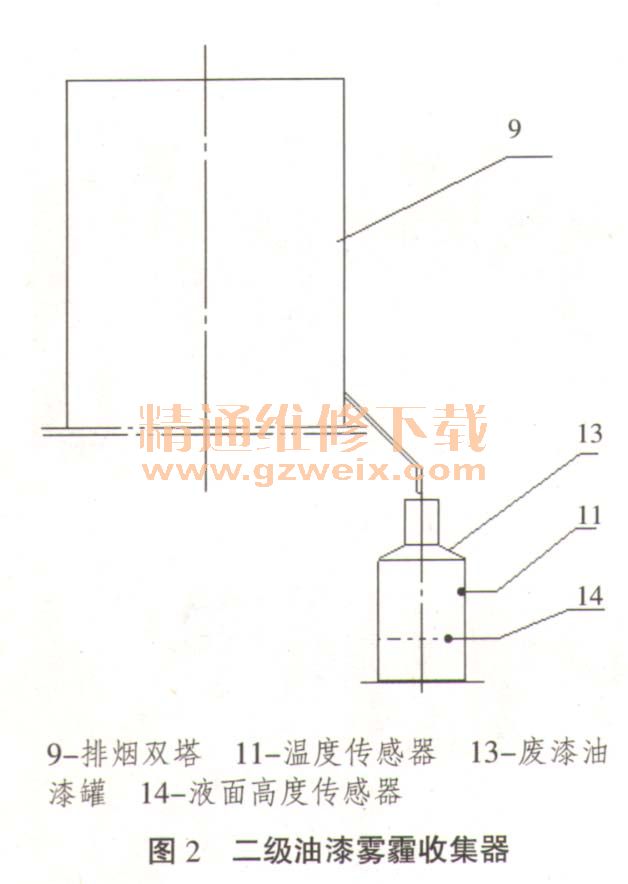

    在图2所示的排烟双塔壳体中，设置一二级油漆雾霾收集器，使带有一定压力的雾霾气体变成液体雾霾成为废漆下行进入油漆罐中。

    四、计算机多点温度控制器
    在油漆雾霾收集器和管路中，设置多点温度传感器，与计算机控制单元电路连接，达到温度控制的目的。
    在图3中，温度传感器（11）和液面高度传感器（14）与计算机控制单元（17）电路连接；控制电路的电源正极（15）、开关（16）、计算机控制单元、显示器（19）、报警器（18）和电源负极（20）电路连接，温度控制在0～4℃为佳。温度和液面高度在显示器上显示；液面高度达到近满时报警：“满了，满了，”提示更换油门漆罐。

    1．光电液面高度传感器计算机控制器
    如图4所示，在油漆雾霾收集器圆锥形壳体的壳体冷却层和圆锥形冷却分离套筒中，光源
      （1）与光电传感器（2）对准；设置1个或2个温度传感器，使其与带有电源的计算机控制单元、显示器、警报器和温度控制单元电路连接。当雾霾气体在收集器冷却时，自动控制冷却温度，达到能够显示温度、警报和设定的冷却效果的目的。

    2．浮子液面高度传感器计算机控制器
    如图5所示，在废漆油漆罐壳体中，设置1个摆臂（1）和浮子（2）浮子液面高度传感器、1个开关液面高度传感器、1个光电液面高度传感器、1个视频传感器和1个温度传感器，使其与带有电源的计算机控制单元、显示器、警报器和温度控制单元电路连接。当废漆进入油漆罐壳体时，自动显示液面高度和温度，达到能够显示温度和罐满警报的目的。

    本实用新型专利汽车油漆车间油漆雾霾收集器，可以在控制油漆雾霾排放的同时，方便地收集油漆涂料，结构比较简单；电路中仅采用常用计算机电路元器件，价格低廉，结构简单。
