（10）中央网关控制器与T-BOX之间的CAN数据通讯的检测

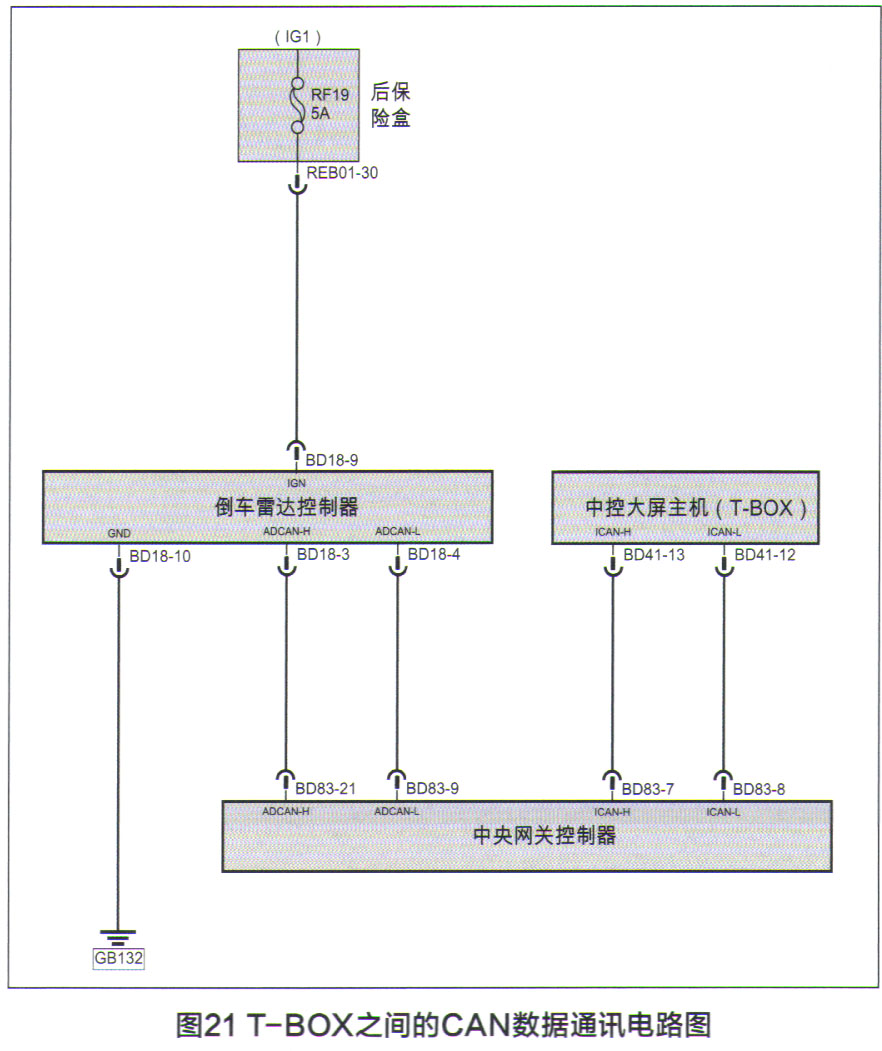

中央网关控制器与中控大屏主机（T-BOX）之间的CAN数据通讯电路如图21所示。
如果故障显示是“中央控制大屏主机（TBOX）时间信号丢失”，那么主要应检查TBOX和CAN线路故障。

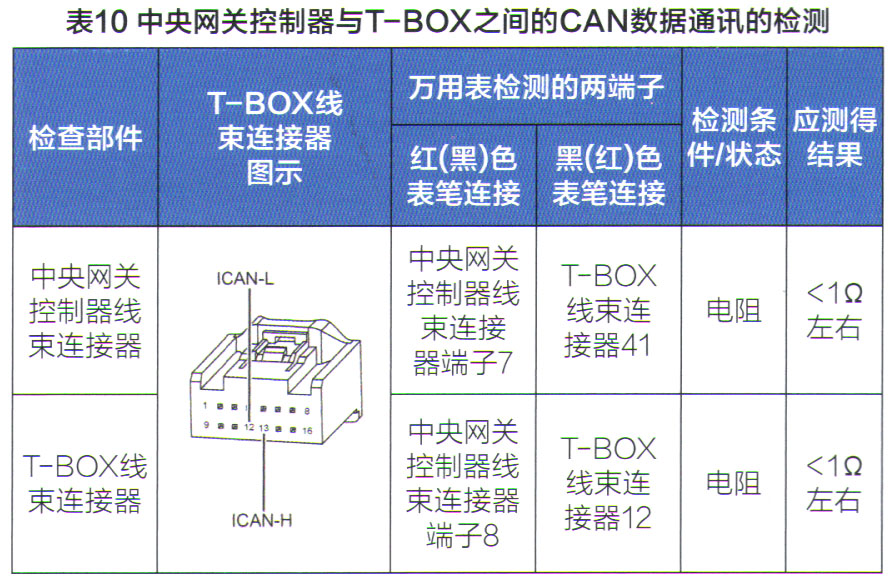

断开中央控制大屏主机（TBOX）连接器和中央网关控制器线束连接器。按照表10检测电路，如果不符合表内应测得电阻结果，那么应该维修或更换线束。
如果TBOX和CAN线路之间也正常，检查倒车雷达和网关之间电路没有问题，就得需要检查中控大屏主机（T-BOX）的供电接地，如果接地正常，那么可以判定是中控大屏主机（下BOX）故障，则需要更改该主机。
（11）左后雷达传感器与左后中部雷达传感器之间的导线是否断路的检测

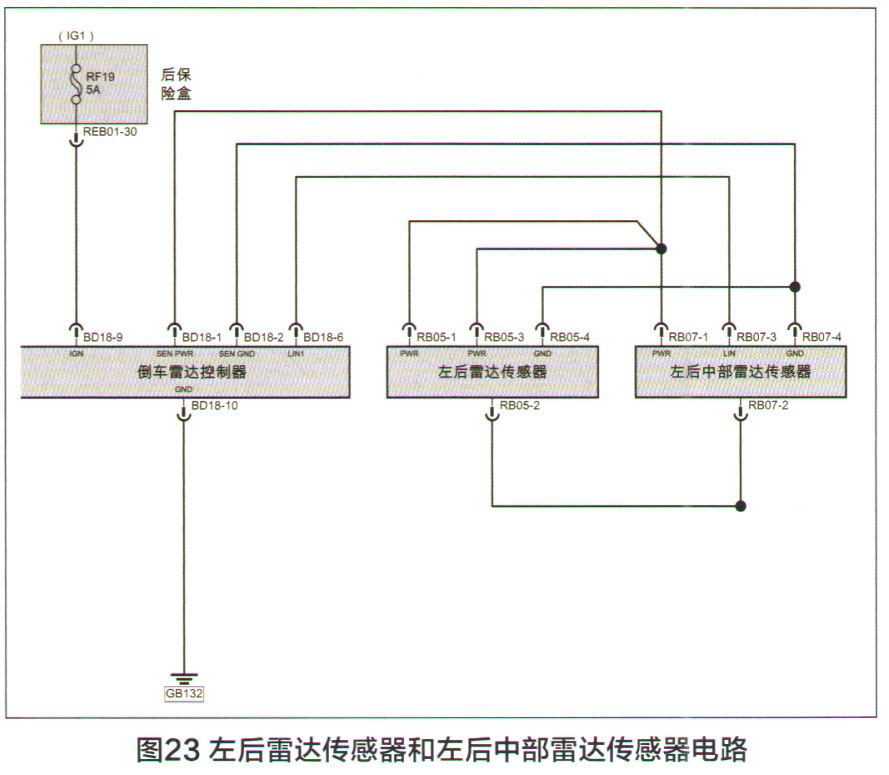

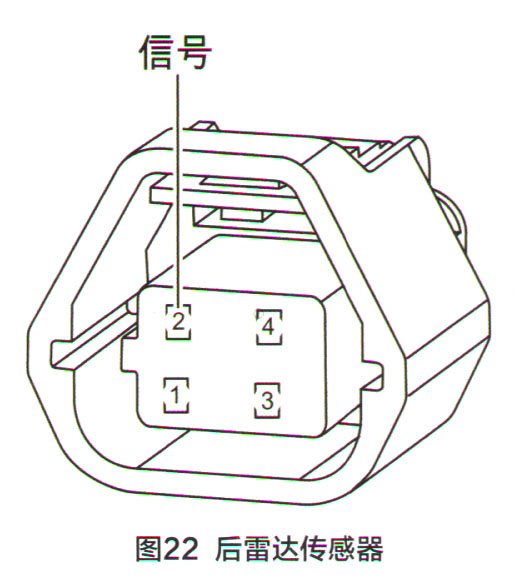

左后雷达传感器和左后中部雷达传感器电路图如22、图23所示。
