3．电阻测量

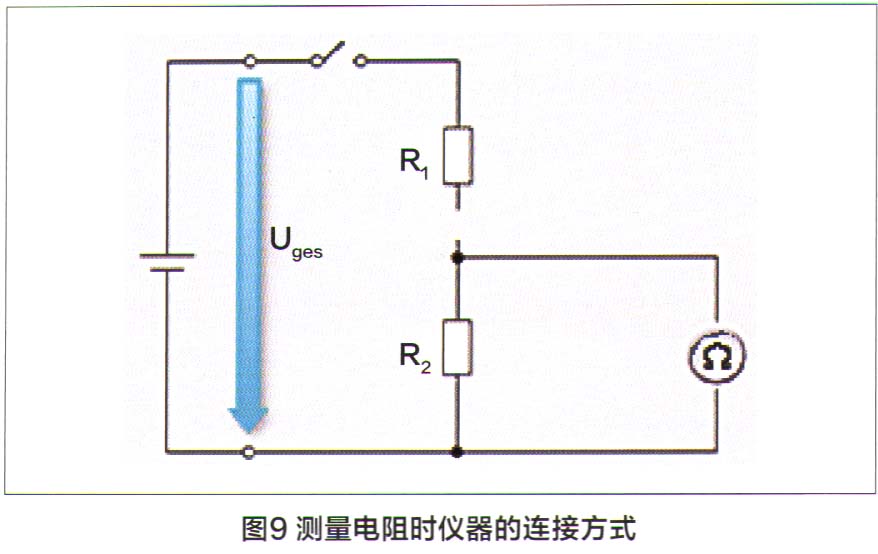

    电阻器作为组件也在车辆电路中使用，同时线路的状态也可以使用阻值来判断。因此，维修人员应能够正确测定电阻值。欧姆电阻值用数字万用表欧姆档测量。使用万用表测量电阻：注意测量电阻时，电路一定不能通电。否则可能会损坏仪表。将红表笔插入VΩ插孔，黑表笔插入COM插孔。将功能开关置于4档，选择合适的量程，将测试表笔并接到待测电阻上，如图9所示。

    欧姆表具有一块内置电池（工作电压通常为 9V）。待测电阻与一个电流表一起串联到该供电电源。注意：数字万用表测量电阻时所用的测量电流非常低。这可能会造成对有关电子部件的显示不正确。因此，数字万用表具有检测导通性和二极管的专用档位。

    测量电阻时要注意以下几点：

    ①测量期间不得将待测部件连接在电压电源上，因为欧姆表使用本身的电压电源并通过电压或电流确定电阻值。

    ②待测部件必须至少有一侧与电路分离。否则并联的部件会影响测量结果。

    ③极性无关紧要。

    ④万用表与待测对象连接在一起并选择正确测量范围后，显示屏上会以数值形式直接显示出电阻。如果超出了最高测量范围，则表示电路中断。因此，欧姆表也可用于检查导通性。

    注意：导通性测量的档位不能确切测出电阻值。在测量时也要注意两表笔短接时读数，此读数是一个固定的偏移值。为了获得精确读数，可以将读数减去红、黑两表笔短路读数值，为最终读数。

4．二极管测量

    测量二极管时，将红表笔插入Vo插孔，黑色表笔插入COM插孔。把转换开关拨到有二极管图形或蜂鸣通断测量符号所指示的档位上。如将红表笔连接到待测二极管的正极，黑表笔连接到待测二极管的负极，则LCD上的读数为二极管正向压降的近似值。对硅二极管来说，应有500～800mV的数字显示。若把红表笔接负极，黑表笔接正极，表的读数应为“1．”。若正反测量都不符合要求，则说明二极管已损坏。

    用二极管档可以测量二极管及其它半导体器件PN结的电压降，对一个结构正常的硅半导体，正向压降的读数应该是0.5～0.8V之间。为了避免仪表损坏，在线测试二极管前，应先确认电路已被切断电源，电容已放完电。
