二、迈腾B8L燃油泵控制电路
迈腾B8L的含义是第8代迈腾B级加长版轿车。图3为迈腾B8L 1.8TSI轿车燃油泵控制电路，迈腾B8L2.0TSI轿车（国赛汽车检测与维修项目指定车型）燃油泵控制电路与此完全相同。
1．线路特点
（1）燃油泵控制单元J538上有一个5针插接器即T5ax。
T5ax/1与T5ax/2连接燃油泵G6。
T5ax/5与发动机控制单元J623相连，J623为J538提供发动机转速信号。
T5ax/4为接地线。

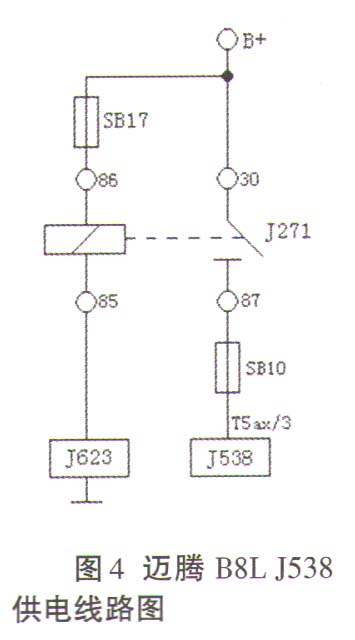

T5ax/3通过保险SB10与主继电器J271相连，为J538提供电源（ON电），其电路如图4所示。与B7L不同的是，没有设置左前门开启预供油功能，因此J538省掉了与车载电网控制单元J519相连接的导线，也不需要常电供给线路。
（2）燃油供给单元GX1位于油箱中，由燃油表传感器G和预供给燃油泵G6组合而成，其上有一个5针插接器即T5aw。燃油表传感器G直接与组合仪表KX2中的控制单元J285相连接，中间不经过燃油泵控制单元J538，这一点与B7L不同。
2．工作原理
当J538收到主继电器J271送来的点火开关打开信号（即ON挡）时，会驱使燃油泵转动几秒钟，实现预供油。
发动机起动瞬间或车辆正常行驶期间，当J538收到J623提供的发动机转速信号时，燃油泵正常运转。
3．故障检修方法
B8L故障检修方法与B7L差不多。
点火开关ON，用解码器执行元件驱动功能来测试燃油泵运行状况，正常应能听到油泵运转的声音，如果听不到运转声，说明油泵或其控制系统出现故障。
测量燃油泵电机两端电压。点火开关ON及起动发动机2种情况下，用万用表测量燃油泵电机两端之间的电压，正常情况下均应为
蓄电池电压。如果没有电压，可能原因为J538自身或其相关电路存在故障。
