三、网络连接和车载电气系统
      （一）联网

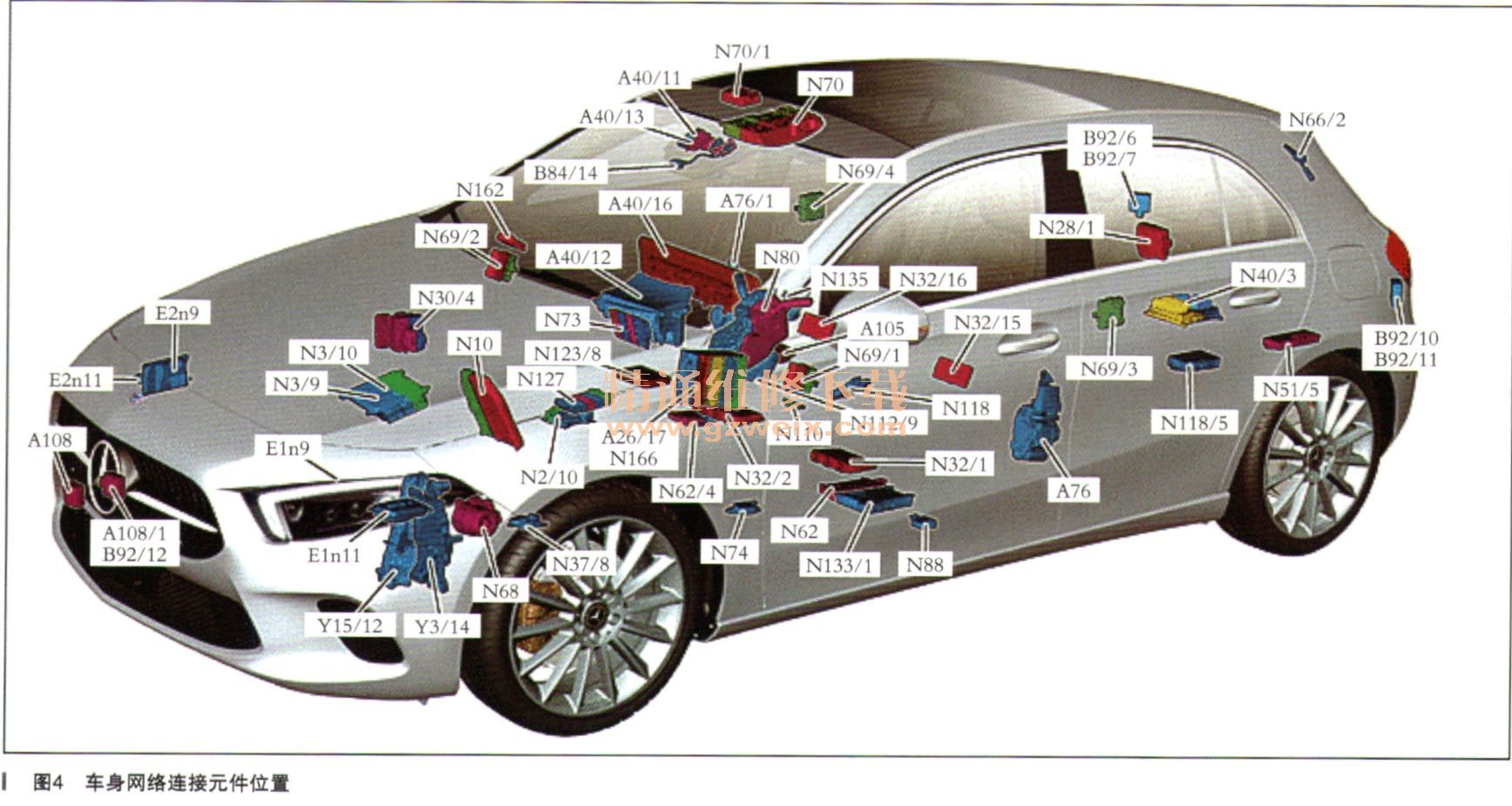

    车身网络连接元件位置如图4所示。

    （二）车载电气系统元件

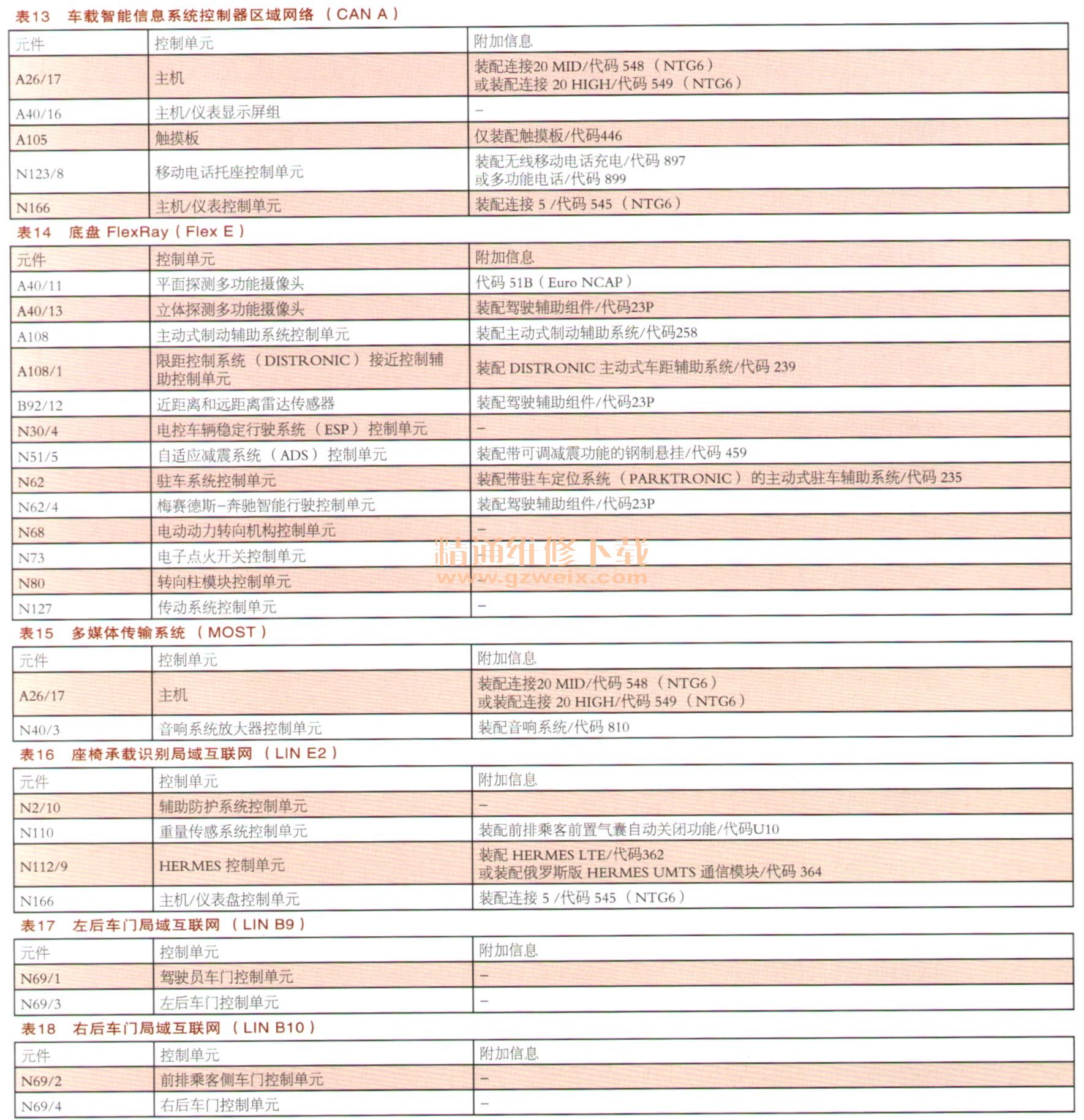

    车载电气系统元件如表3-18所示。




    （三）网络总线说明
    与前辈车型系列相比，新款中装配了FlexRay TM总线系统，其数据传输速率显著提高。
    组网结构的基木特征如下：
    ·通过不同的子网络进行控制器区域网络（CAN）通信
    ·底盘FleXRay TM总线系统
    ·多媒体定向系统传输（MOST）总线
    ·以太网
    ·多一个子集系统设计为单线总线系统（LIN）
    子网络通过网关进行连接：
    ·电子点火开关控制单元
    ·主机
    ·共轨喷射系统柴油机（CDI）控制单元或电控多端顺序燃料喷注／点火系统（ME-SFI）（ME）控制单元
    ·传动系统控制单元
      （四）车载电气系统
    后部插座（装配115V插座／代码U80或车内230 V插座／代码U67）。
    在后部中央控制台的下部区域中，装配有储物箱，用于固定后部插座。除标准双USB接口之外，还提供115V插座或230V插座作为选装装备。

相关资料：2018年5月奔驰维修系统WIS
