宝马车系防滑控制系统(DSC)技术详解
来源:本站整理  作者:佚名  2018-07-12 08:01:46

    五、带制动液液位开关的密封盖
    1.概述
    在制动液储液罐中有带加注滤网的缓冲嵌人件以及带浮子的制动液液位开关。制动液液位开关可以单独更换。制动液液位开关将信号提供给动态稳定控制系统(DSC)。制动液储液罐上有最大标记和最小标记。制动液属于车况保养(CBS的保养范围。
    2.功能描述

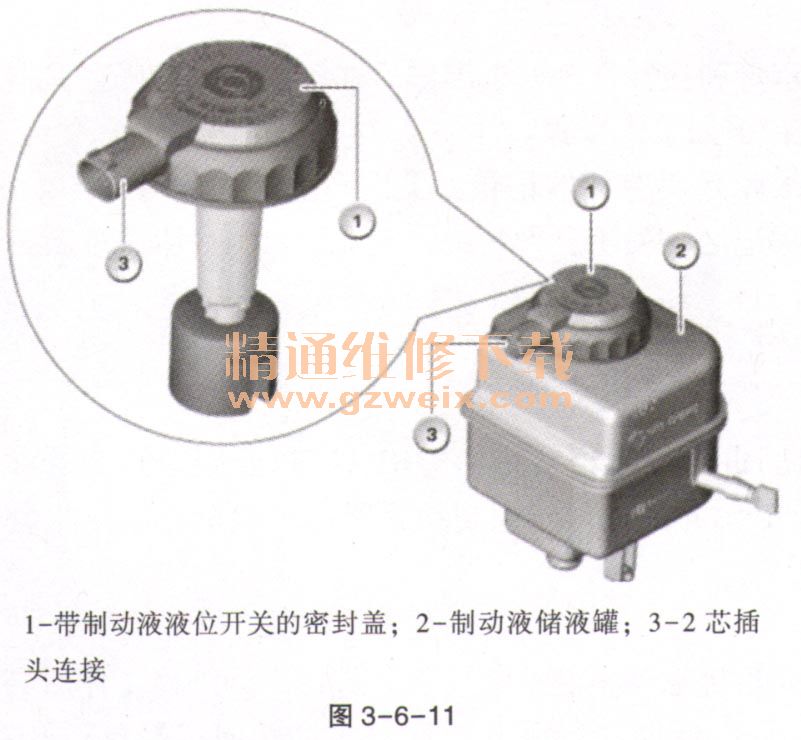

    制动液液位开关将识别出制动液储液罐内制动液液位是否低于必需的水平。DSC控制单元将信号通过总线系统发送至组合仪表。组合仪表输出一个检查控制信息。制动液在制动液储液罐内的正常运动通常不会导致出现检查控制信息。在活动浮子内有一块永磁铁,它可触发固定在油箱上的制动液液位开关上的簧片触头。这时,簧片触头将把浮子运动转换为电气信号。当制动液液位超脱最低位时,簧片触头是闭合的,如图3-6-11所示。

    制动液液位开关无法识别短路或断路。断路被视作制动液损耗。短路将不会被识别。

    3.结构及内部连接

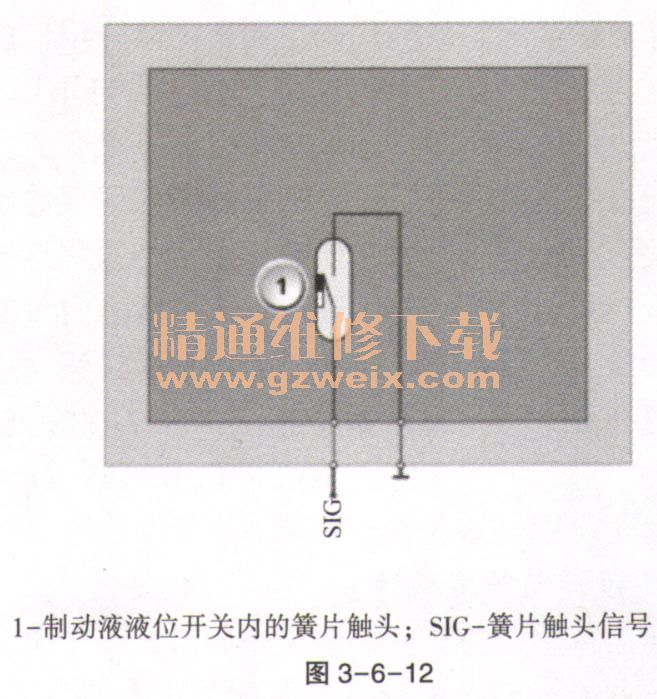

    簧片触头的作用如同开关一样。簧片触头响应时,至DSC控制单元的接地断开,如图3-6-12所示。

    4.剖面图和标准值

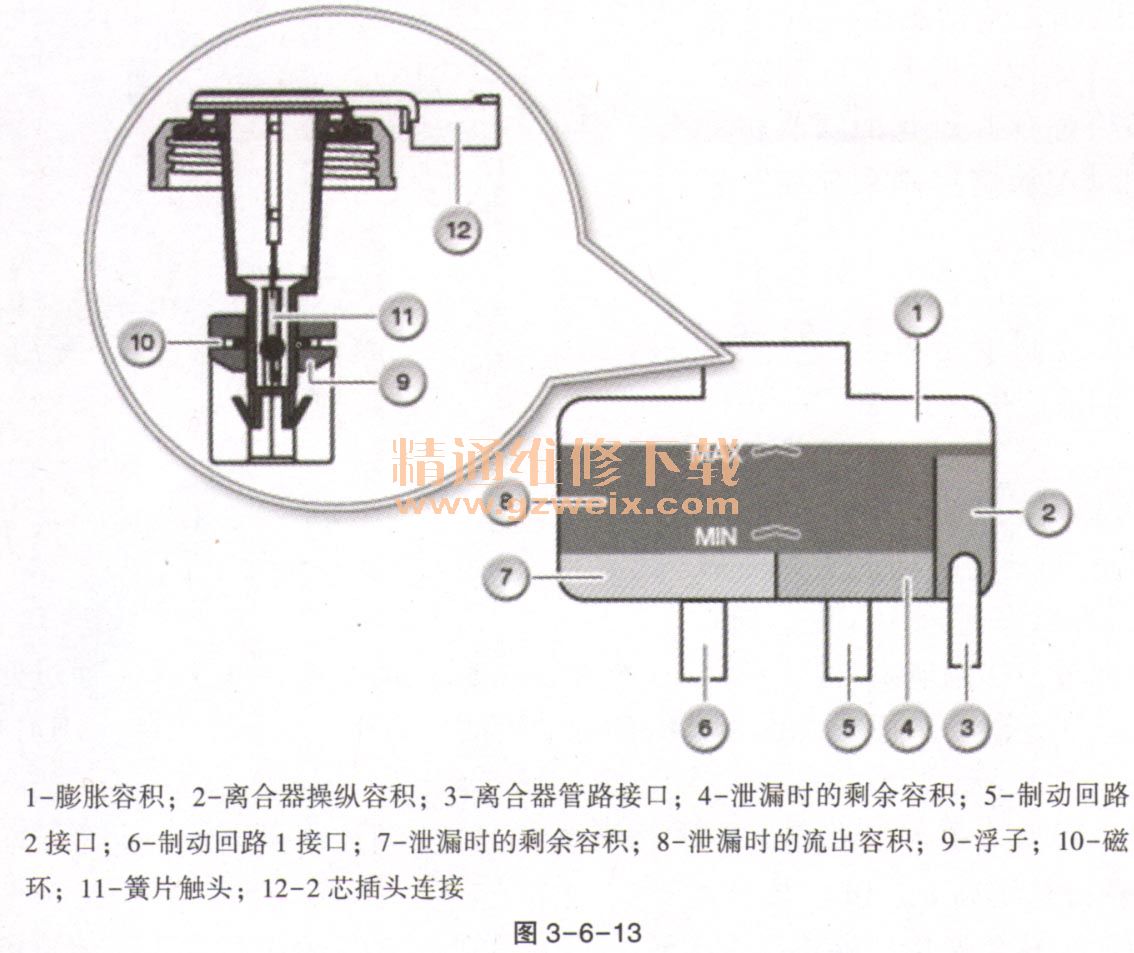

    制动回路泄漏时,制动液储液罐内留有剩余容积用于其他制动回路(流出保护)。此外制动液储液罐内还集成了用于离合器操纵的容积,如图3-6-13所示。

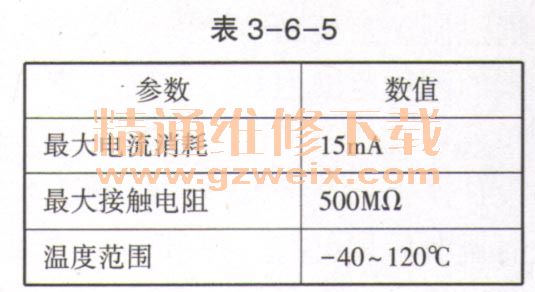

    制动液液位开关的标准值见表3-6-5。

    5.诊断提示
    制动液液位开关失灵时,预计会出现以下情况:DSC中的故障代码存储器记录;输出组合仪表中的检查控制信息。
