沿箭头方向向下压离合器K1接合轴承，直到听到离合器K1接合轴承的固定卡进入离合器 K1接合杠杆固定槽的声音。
    ⑤安装组合后离合器K2接合杠杆、导向套、导向套支架及限位架，并确认离合器K2接合杠杆的位置是否正确。
    ⑥将导向套支架的2个固定螺栓拧紧，规定力矩为SN·m＋90°。
    ⑦安装组合后离合器K1接合杠杆、接合轴承，并检查接合杠杆的位置是否正确。

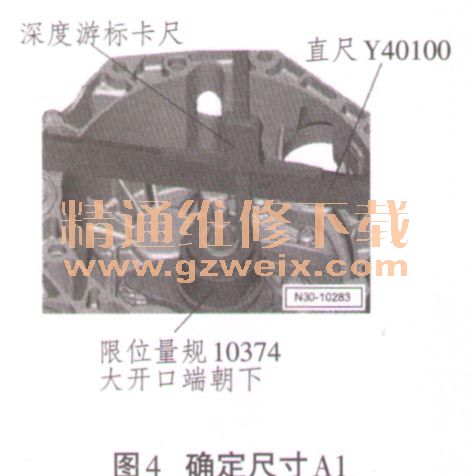

      （2）将限位量规10374大开口端置于离合器K1接合轴承上，如图4所示。向下按压限位量规并转动，观察接合轴承是否与限位量规转动，若接合轴承转动说明接合轴承安装正确，反之重新安装。

      （3）将深度游标卡尺置于变速器输入轴2轴端上，然后将深度游标卡尺显示的读数归零。
    （4）将深度游标卡尺从轴端移向限位量规置于限位量规上，读取深度游标卡尺的读数即为尺寸“A1”。
    例如：A1'=2.61mm。
    （5）再一次测量，位置在第1次测量位置的对面，测量尺寸为“A1”。
    例如：A1"=2.81 mm。
    根据2次测量结果计算平均值。
    例如：A1=（A1'＋A1"）/2=（2.61+2.81）/2=2.71 mm。
    （6）确定离合器K1的空气间隙。
    离合器K1接合轴承的深度＝A1－B＋限位量规的高度。
    限位量规的高度为51.81mm（固定值）。
    离合器K1接合轴承深度＝2.71－2.96＋51.81=51.56 mm。
    离合器K1接合轴承深度的额定尺寸为50.08mm（固定值）。
    离合器K1接合轴承的空气间隙＝离合器K1接合轴承深度一离合器K1接合轴承深度的额定尺寸＝51.56－50.08=1.48 mm。
      （7）确定离合器K1的校正值。

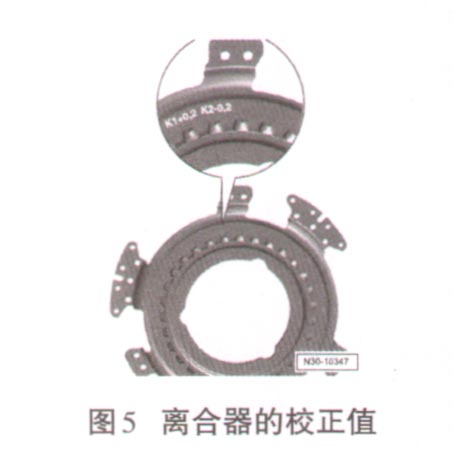

    考虑到离合器公差值，读取离合器K1的校正值为＋0.2 mm，如图5所示。

    离合器K1调整垫片厚度二离合器K1接合轴承的空气间隙＋离合器K1的校正值＝1.48＋0.2=1.68mm。
    （8）确定离合器K1需要安装的调整垫片厚度。

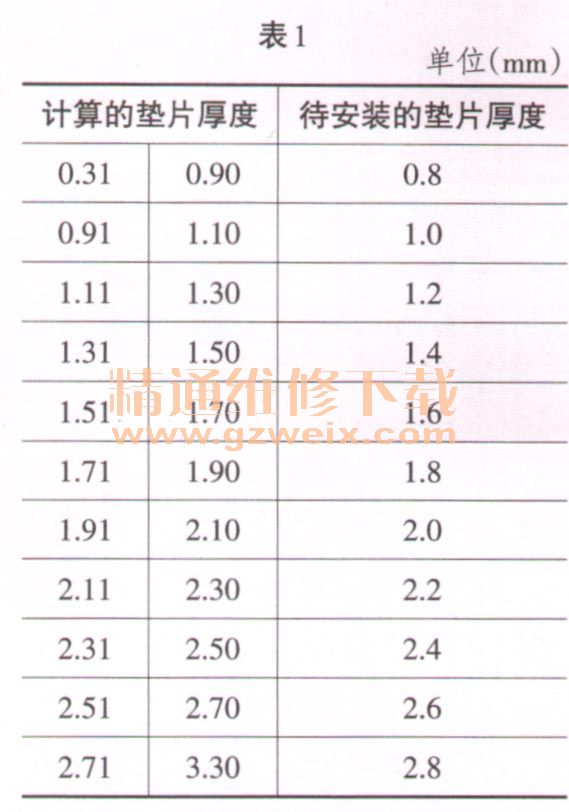

    查表1确定调整垫片的厚度为1.6mm，并用千分尺检查调整垫片的厚度。

      3．确定尺寸A2
      （1）安装离合器K2接合轴承，并旋转接合轴承检查接合轴承及接合轴承凹槽位置是否正确因为离合器K2接合轴承上有4个槽，只1个正确的安装位置。

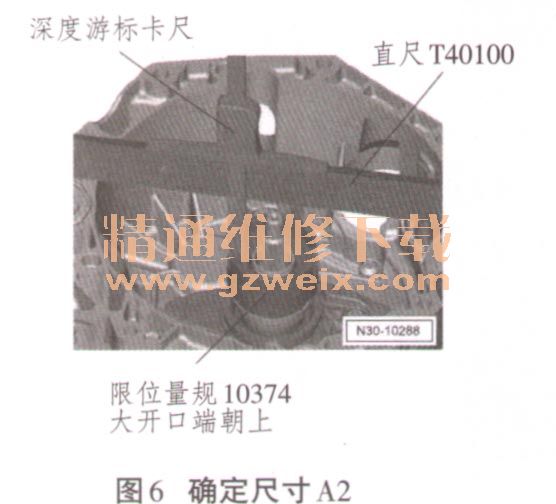

    （2）将限位量规T10374大开端朝上按到离合器K2接合轴承上并转动，如图6所示。
