五、矩阵激光LED前照灯
      1．概述
    星脉（Velar）是Jaguar Land Rover车型系列中第一款为前后车灯均标配发光二极管（LED）车灯的车辆。外部车灯是Velar设计不可或缺的一部分和独特卖点。Velar的前照灯有四种版本：
    ·带日间行车灯（DRL）的LED前照灯
    ·具有品牌DRL的高级LED前照灯
    ·具有品牌DR工的矩阵LED前照灯
    ·具有品牌DRL的矩阵激光LED前照灯
    2．带日间行车灯（DRL）的LED前照灯

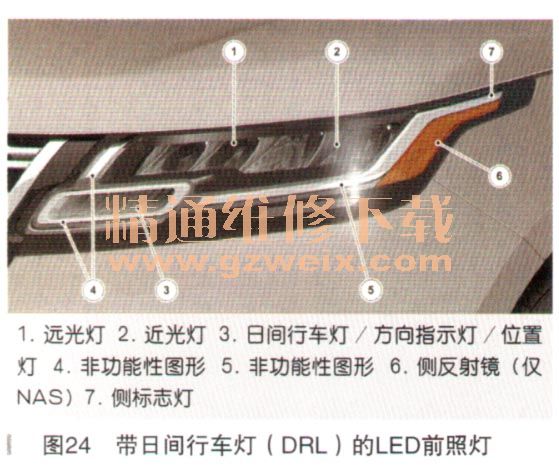

    带日间行车灯（DRL）的LED前照灯如图24所示，它采用全LED反射镜灯及不发光的品牌装饰条。车辆位置灯为日间行车灯（DRL）采用减弱的亮度。注意：动画形式的方向指示灯和旅行模式功能在LED前照灯上不可用。

    3．具有品牌DRL的高级LED前照灯

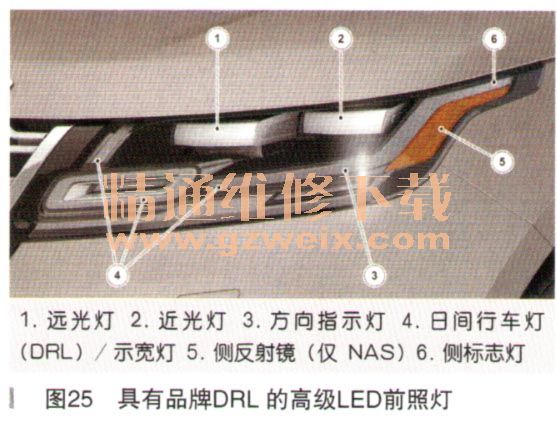

    具有品牌DRL的高级LED前照灯如图25所示，它有2个LED薄透镜投影模块。该设计利用LED技术采用了DRL方向指示灯和位置灯组合。动画形式的方向指示灯点亮品牌装饰条的“J”部分，并采用了扫光效果。它可以更好地向其他道路使用者和行人提供车辆／驾驶员的意图信息。该系统使用了自动远光灯（AHB），从而改善夜间驾驶。如果AHB系统利用图像处理模块A（IPMA）检测到迎面车辆的前照灯或后部尾灯，系统将自动切换为近光灯，直至前方道路上没有车辆，然后选择远光灯。

    4.具有品牌DRL的矩阵LFD前照灯

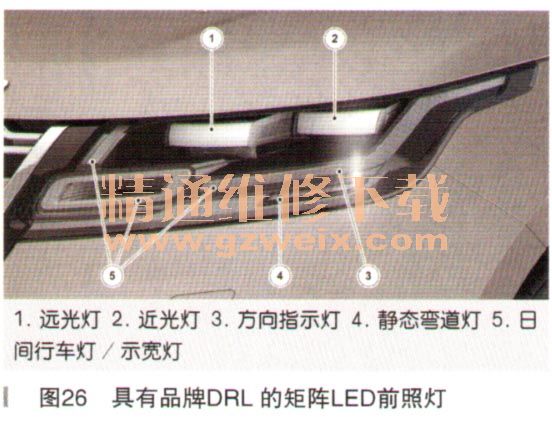

    具有品牌DRL的矩阵LED前照灯如图26所示。该系统采用全LED自适应前部照明系统（AFS），可根据行驶状况提供不同的行驶光束模式。该系统也提供了自适应光束调整（ADB），可在不对其他道路使用者造成负面影响的情况下，最大限度地使用远光灯。该系统利用IPMA检测迎面车辆并调整远光灯LED芯片，可在不使其他道路使用者炫口的情况下提供最大照明。它可在检测到的物体周围形成一个明暗分明、可移动的阴影区域，以实现该功能。这样，矩阵式LED车灯就可在夜间提供更好的可见范围。矩阵LED前照灯还配有动画形式的方向指示灯、静态弯道灯和旅行模式功能。关于AFS和ADB后面会有详细说明。

    5．具有品牌DRL的矩阵激光LED前照灯

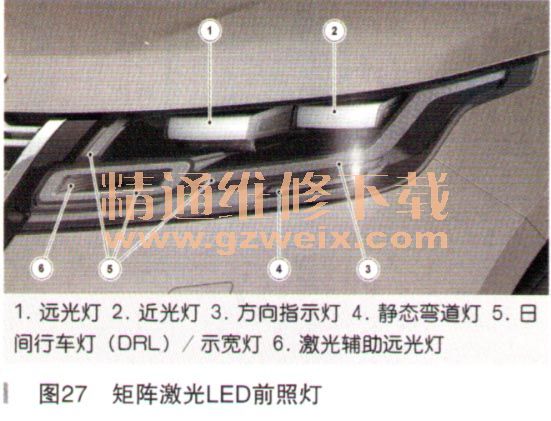

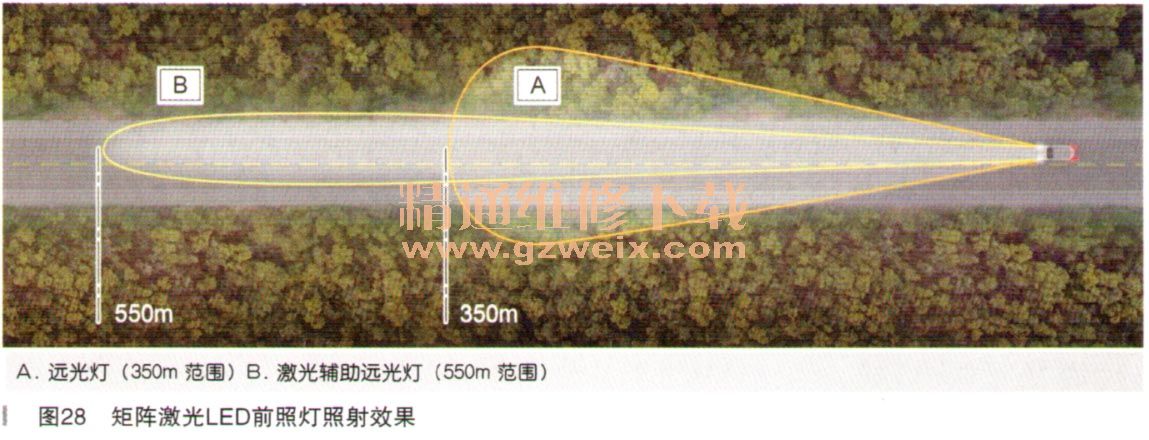

    矩阵激光LED前照灯如图27所示。具有品牌DRL的矩阵激光LED前照灯具有与矩阵LED前照灯相同的功能，但增加了激光前大灯远光辅助功能。即该系统采用了全LED自适应前部照明系统（AFS）、自适应光束调整（ADB）和激光辅助远光灯。选择自动照明时，激光辅助远光灯（LSHB）自动被激活。。激光辅助远光灯发出细长光束，可投射到车辆前方最远550 m的距离，照射效果如图28所示。不能手动激活激光辅助远光灯。



    激光辅助远光灯的工作条件是：
    ·未检测到迎面车辆
    ·车辆的行驶速度超过80km/h
    ·选择了自动模式
    ·未检测到路灯
    ·IPMA未检测到不利的天气条件
    ·环境光线足够暗
    ·未选择倒车挡
